5. Transport und Montage Vorwort
5.2.4 Hinweise zur Push to open Funktion
Der LegaDrive Touch Comfort Handschalter verfügt über eine
Push to open Funktion mit der das Bedienteil durch Drücken
automatisch ausfährt.
Hinweis
i
Das Bedienteil muss in eingefahrenem Zustand
gedrückt und danach losgelassen werden, damit
es automatisch ausfährt (Push to open Funktion).
Im eingefahrenen Zustand darf auf keinen Fall
am Bedienteil gezogen werden, da der Hand-
schalter sonst beschädigt wird!

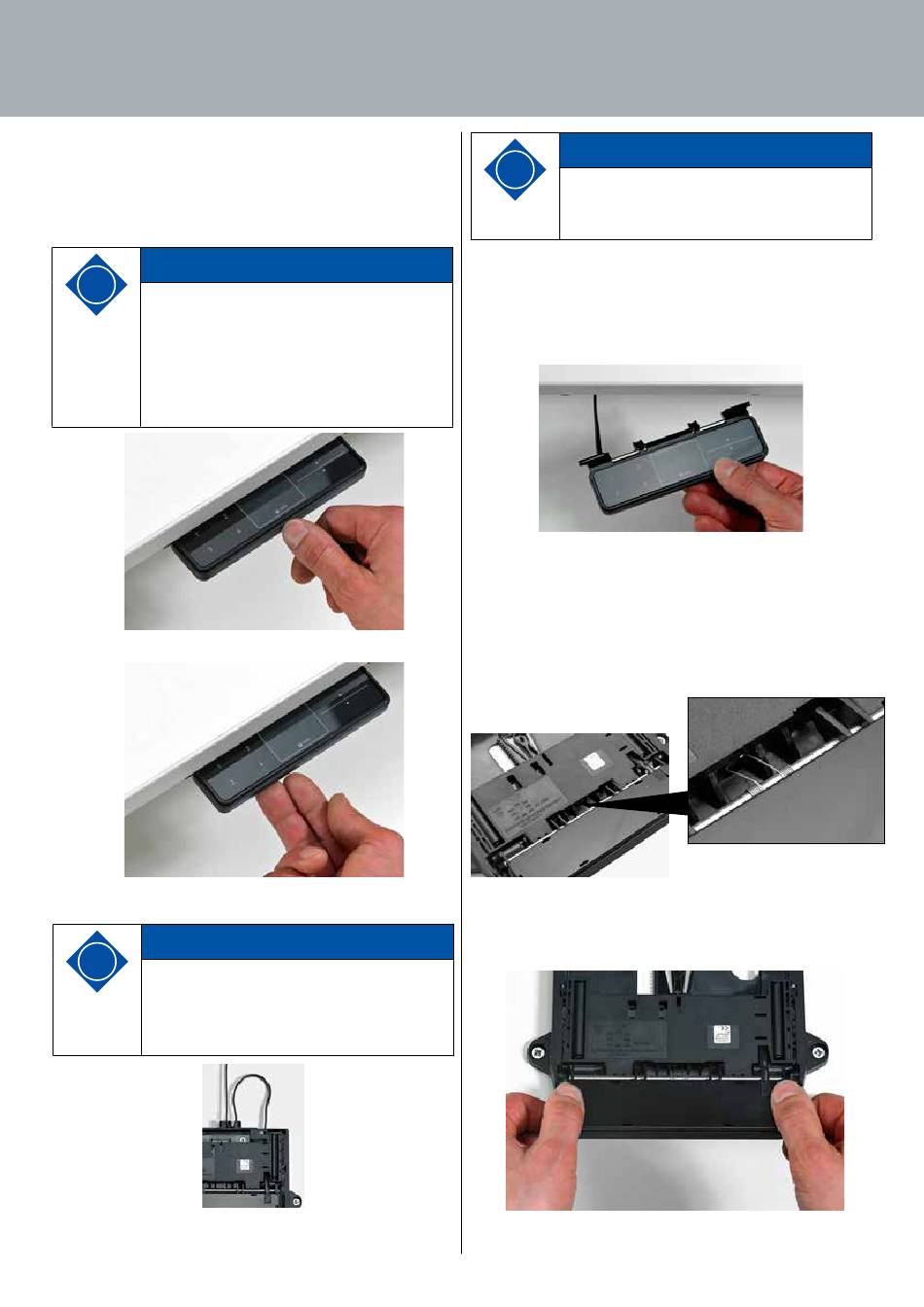

Abb. 26: Bedienteil drücken damit es automatisch ausfährt
Abb. 27: Bedienteil in horizontale Lage anheben und drücken zum
Einschieben
Hinweis
i
Das Anschlusskabel muss eine mindestens 10 cm
lange Schleife bilden, damit die Push to open
Funktion einwandfrei funktioniert.
(siehe Abbildung 28)
Abb. 28: Kabelschleife mindestens 10 cm lang für einwandfreie
Push to open Funktion
Hinweis
i
Abhängig von der Umgebungstemperatur kann
das Ausfahren des Bedienteils unterschiedlich
lange dauern (je kühler desto länger).
5.2.5 Hinweise zum Bedienteil
Das Bedienteil ist so konstruiert, dass es sich bei unnatürlich
starker Druckbelastung (durch Kräfte von oben) aus der Ver-
ankerung löst um Schäden zu vermeiden.
Abb. 29: Bedienteil durch hohe Kräfte von oben aus der Verankerung
Um das Bedienteil wieder mit dem beweglichen Schlitten zu
verbinden, gehen Sie wie folgt vor:
1. Schieben Sie die Enden der Federn in die Aufnahme des
Schlittens
Abb. 30: Ende der Feder in Nase unter dem Schlitten eingehakt
2. Drücken Sie das Bedienteil an den markierten Stellen in
den Schlitten
Abb. 31: Bedienteil in den Schlitten drücken
gelöst
