Elektrischer Anschluss
6.2 Klemmenkasten
6.2.4 Klemmenkasten 1XB1634

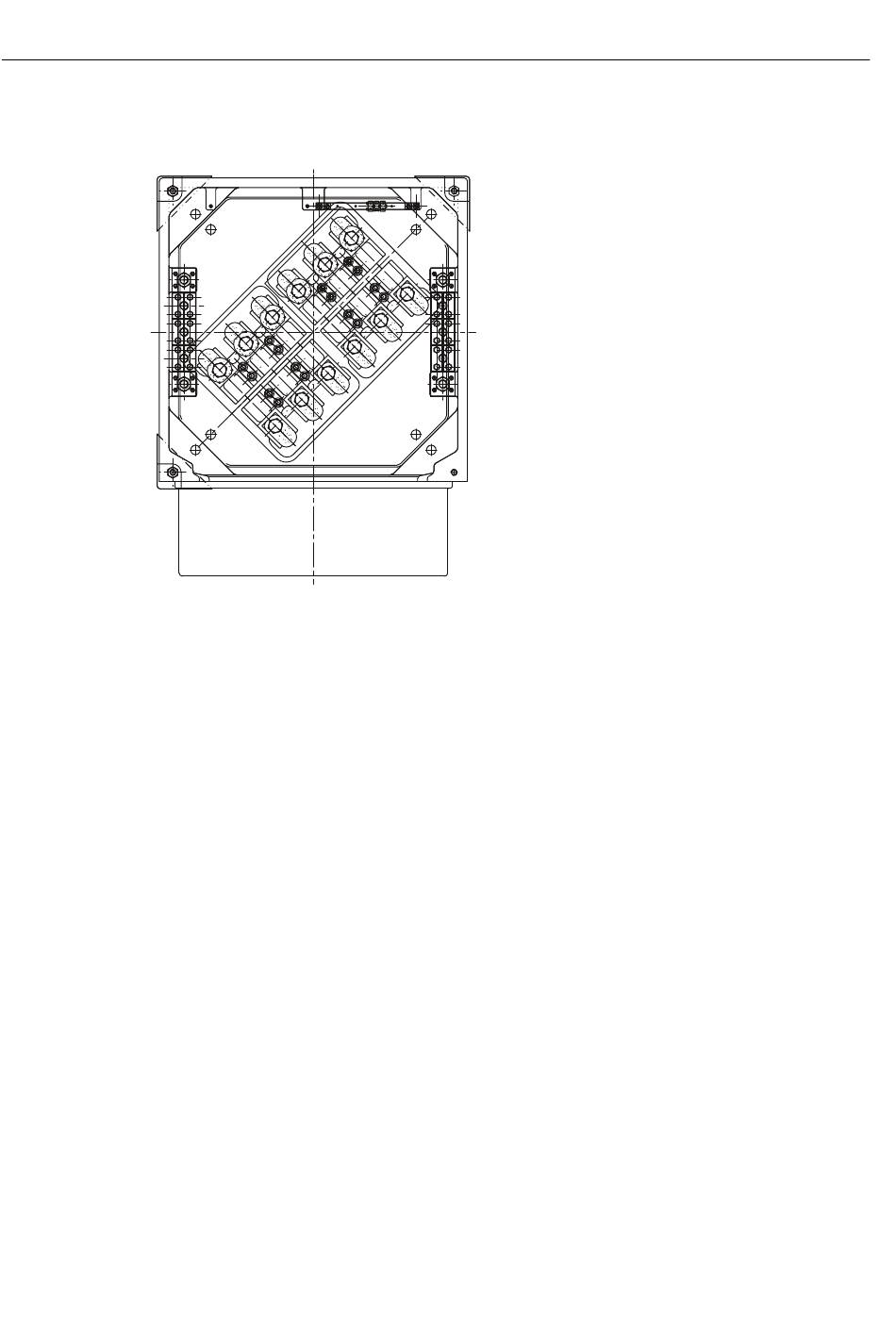

Bild 6-4
Die Anschlussleitungen werden über Kabelverschraubungen mit Gewindebohrungen
4 x M80 x 2 und 2 x M25 x 1,5 in den Klemmenkasten 1XB1634 eingeführt. Die
Kabelverschraubungen sind nicht im Standardlieferumfang enthalten. Die Ausführung mit
Zwiebelringdichtung ist optional.
Mehr Informationen finden Sie hier:
● Kabel in den Klemmenkasten 1XB16.. einführen und verlegen mit Kabelverschraubung
● Kabel in den Klemmenkasten 1XB.. einführen und verlegen mit Zwiebelringdichtung
● Kabel anschließen mit Kabelschuhen (Seite 75)
● Kabelschuhloser Anschluss (Seite 76)
66
Klemmenkasten 1XB1634
(Seite 72)
(Seite 73)
