Elektrischer Anschluss
6.2 Klemmenkasten
Klemmenkasten 1XB1621 (Seite 64)
Klemmenkasten 1XB1631 (Seite 65)
Klemmenkasten 1XB1634 (Seite 66)
Klemmenkasten 1XB9600 (Seite 67)
6.2.1 Klemmenkasten GT640
Der Klemmenkasten GT640 wird nur bei Netzmaschinen mit der Achshöhe 315 verwendet.

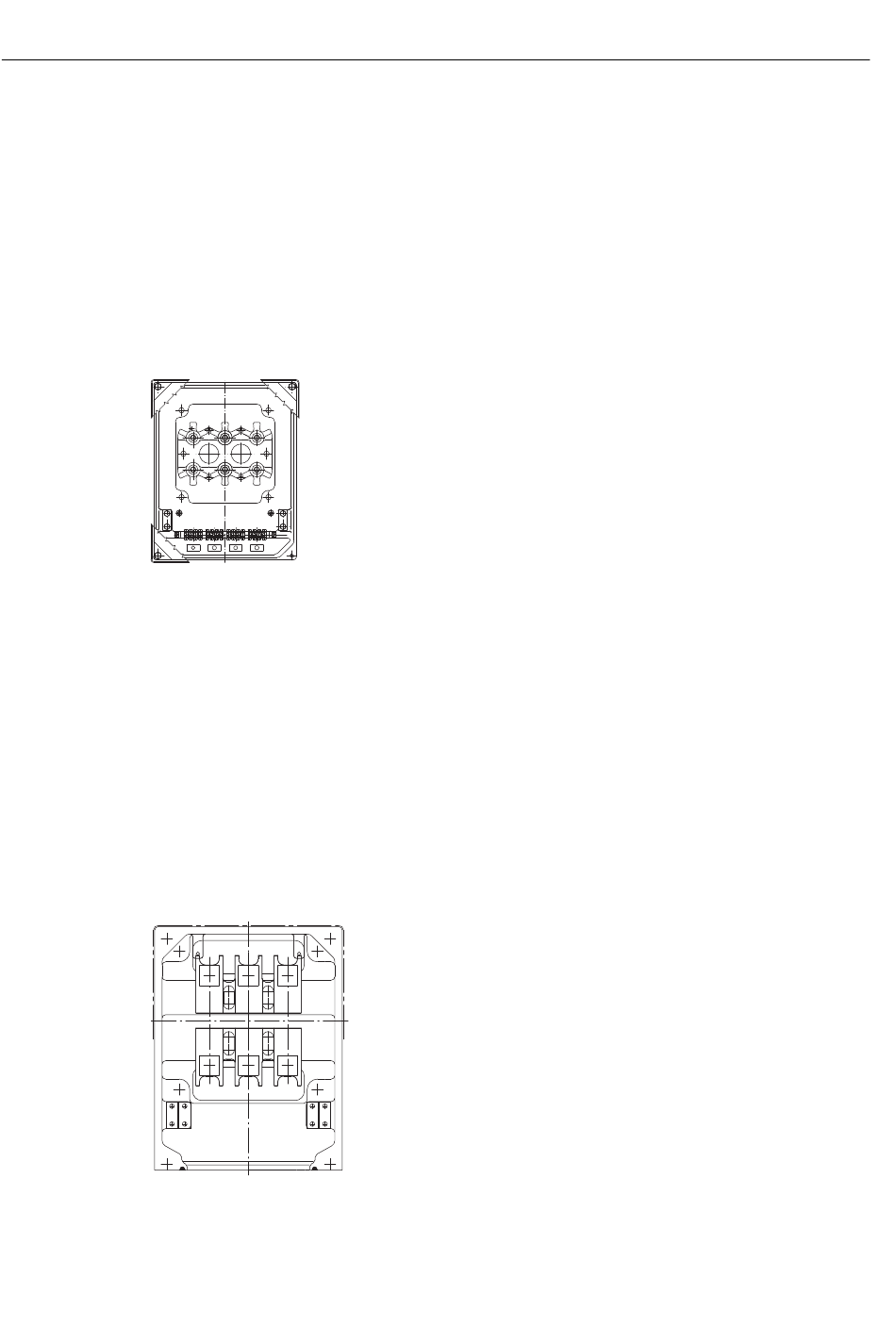

Bild 6-1
Die Anschlussleitungen werden über Kabelverschraubungen mit Gewindebohrungen
2 x M72 x 2 und 2 x M20 x 1,5 in den Klemmenkasten GT640 eingeführt. Die
Kabelverschraubungen sind nicht im Standardlieferumfang enthalten.
Mehr Informationen finden Sie hier:
● Kabel in den Klemmenkasten GT640 einführen und verlegen (Seite 72)
● Kabel anschließen mit Kabelschuhen (Seite 75)
● Kabelschuhloser Anschluss (Seite 76)
6.2.2 Klemmenkasten 1XB1621
Bild 6-2
64
Klemmenkasten GT640
Klemmenkasten 1XB1621
