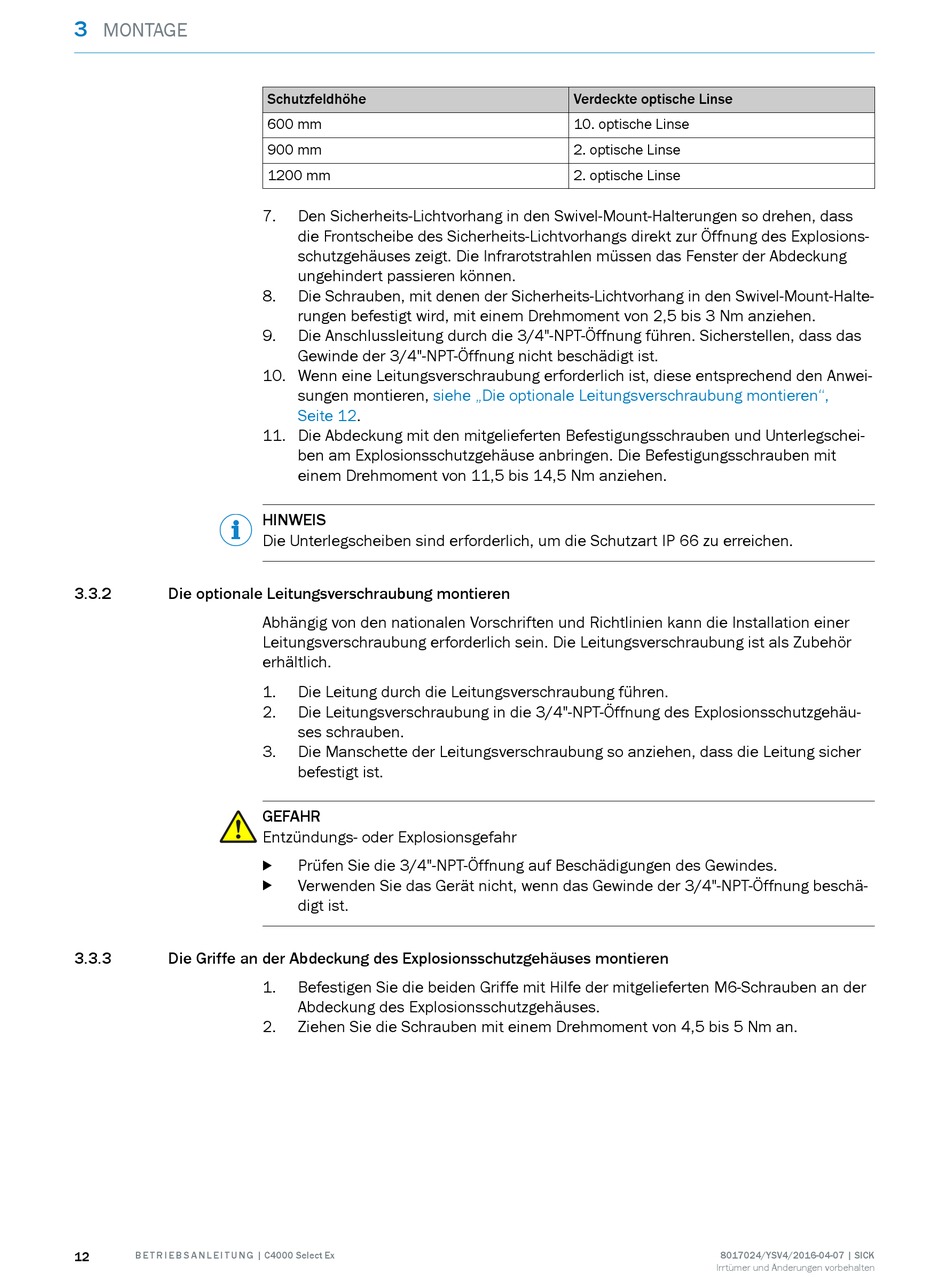

SICK C4000 Select Ex Betriebsanleitung Seite 12

3
MONTAGE
3.3.2 Die optionale Leitungsverschraubung montieren
3.3.3 Die Griffe an der Abdeckung des Explosionsschutzgehäuses montieren
12 B E T R I E B S A N L E I T U N G | C4000 Select Ex
Schutzfeldhöhe
600 mm
900 mm
1200 mm
7. Den Sicherheits-Lichtvorhang in den Swivel-Mount-Halterungen so drehen, dass
die Frontscheibe des Sicherheits-Lichtvorhangs direkt zur Öffnung des Explosions‐
schutzgehäuses zeigt. Die Infrarotstrahlen müssen das Fenster der Abdeckung
ungehindert passieren können.
8. Die Schrauben, mit denen der Sicherheits-Lichtvorhang in den Swivel-Mount-Halte‐
rungen befestigt wird, mit einem Drehmoment von 2,5 bis 3 Nm anziehen.
9. Die Anschlussleitung durch die 3/4"-NPT-Öffnung führen. Sicherstellen, dass das
Gewinde der 3/4"-NPT-Öffnung nicht beschädigt ist.
10. Wenn eine Leitungsverschraubung erforderlich ist, diese entsprechend den Anwei‐
sungen montieren, siehe „Die optionale Leitungsverschraubung montieren",
Seite 12.
11. Die Abdeckung mit den mitgelieferten Befestigungsschrauben und Unterlegschei‐
ben am Explosionsschutzgehäuse anbringen. Die Befestigungsschrauben mit
einem Drehmoment von 11,5 bis 14,5 Nm anziehen.
HINWEIS
Die Unterlegscheiben sind erforderlich, um die Schutzart IP 66 zu erreichen.
Abhängig von den nationalen Vorschriften und Richtlinien kann die Installation einer
Leitungsverschraubung erforderlich sein. Die Leitungsverschraubung ist als Zubehör
erhältlich.
1. Die Leitung durch die Leitungsverschraubung führen.
2. Die Leitungsverschraubung in die 3/4"-NPT-Öffnung des Explosionsschutzgehäu‐
ses schrauben.
3. Die Manschette der Leitungsverschraubung so anziehen, dass die Leitung sicher
befestigt ist.
GEFAHR
Entzündungs- oder Explosionsgefahr
Prüfen Sie die 3/4"-NPT-Öffnung auf Beschädigungen des Gewindes.
b
Verwenden Sie das Gerät nicht, wenn das Gewinde der 3/4"-NPT-Öffnung beschä‐
b
digt ist.
1. Befestigen Sie die beiden Griffe mit Hilfe der mitgelieferten M6-Schrauben an der
Abdeckung des Explosionsschutzgehäuses.
2. Ziehen Sie die Schrauben mit einem Drehmoment von 4,5 bis 5 Nm an.
Verdeckte optische Linse
10. optische Linse
2. optische Linse
2. optische Linse
