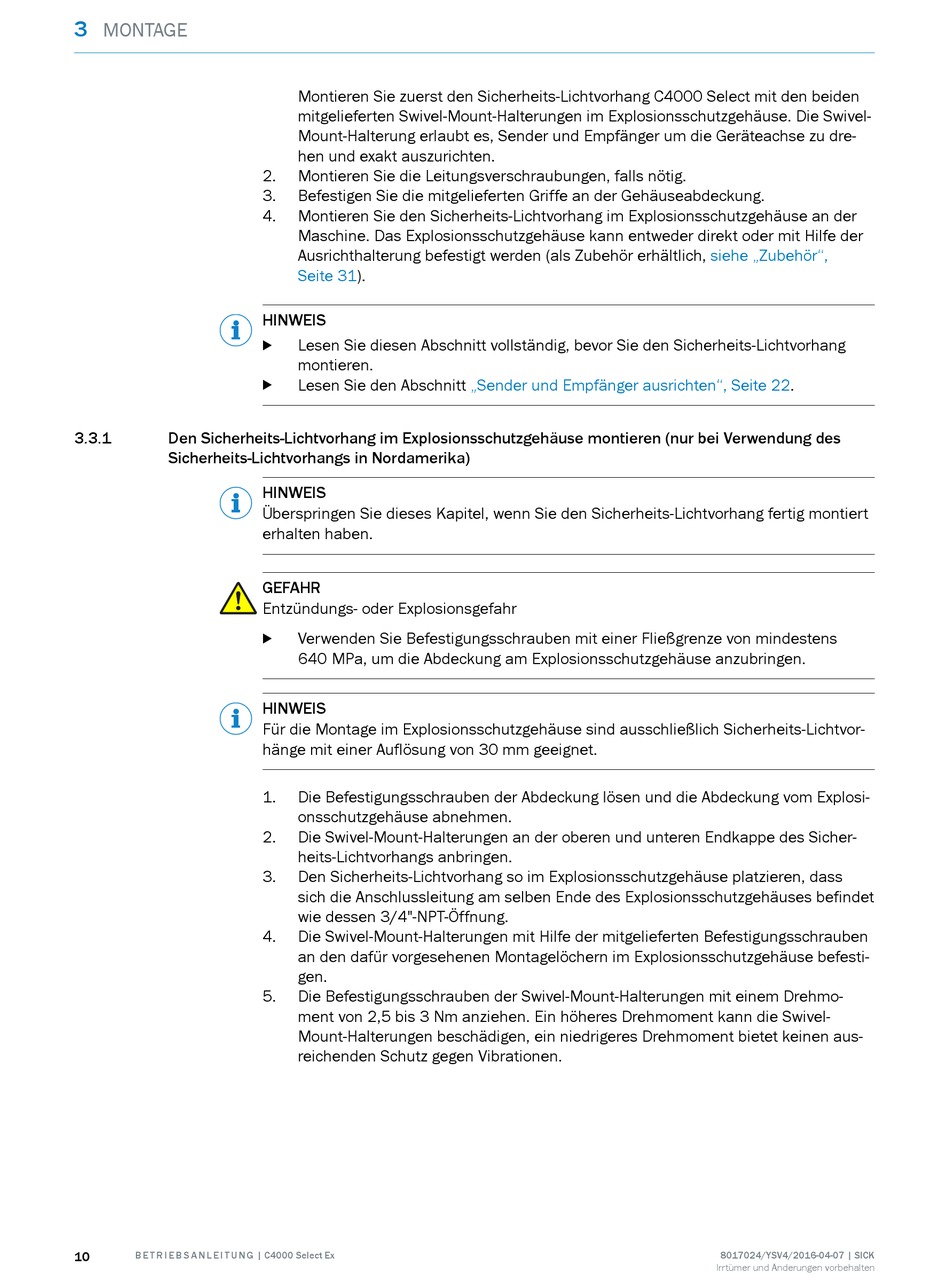

SICK C4000 Select Ex Betriebsanleitung Seite 10

3
MONTAGE
3.3.1 Den Sicherheits-Lichtvorhang im Explosionsschutzgehäuse montieren (nur bei Verwendung des
Sicherheits-Lichtvorhangs in Nordamerika)
10 B E T R I E B S A N L E I T U N G | C4000 Select Ex
Montieren Sie zuerst den Sicherheits-Lichtvorhang C4000 Select mit den beiden
mitgelieferten Swivel-Mount-Halterungen im Explosionsschutzgehäuse. Die Swivel-
Mount-Halterung erlaubt es, Sender und Empfänger um die Geräteachse zu dre‐
hen und exakt auszurichten.
2. Montieren Sie die Leitungsverschraubungen, falls nötig.
3. Befestigen Sie die mitgelieferten Griffe an der Gehäuseabdeckung.
4. Montieren Sie den Sicherheits-Lichtvorhang im Explosionsschutzgehäuse an der
Maschine. Das Explosionsschutzgehäuse kann entweder direkt oder mit Hilfe der
Ausrichthalterung befestigt werden (als Zubehör erhältlich,
Seite 31).
HINWEIS
Lesen Sie diesen Abschnitt vollständig, bevor Sie den Sicherheits-Lichtvorhang
b
montieren.
Lesen Sie den Abschnitt
b
HINWEIS
Überspringen Sie dieses Kapitel, wenn Sie den Sicherheits-Lichtvorhang fertig montiert
erhalten haben.
GEFAHR
Entzündungs- oder Explosionsgefahr
Verwenden Sie Befestigungsschrauben mit einer Fließgrenze von mindestens
b
640 MPa, um die Abdeckung am Explosionsschutzgehäuse anzubringen.
HINWEIS
Für die Montage im Explosionsschutzgehäuse sind ausschließlich Sicherheits-Lichtvor‐
hänge mit einer Auflösung von 30 mm geeignet.
1. Die Befestigungsschrauben der Abdeckung lösen und die Abdeckung vom Explosi‐
onsschutzgehäuse abnehmen.
2. Die Swivel-Mount-Halterungen an der oberen und unteren Endkappe des Sicher‐
heits-Lichtvorhangs anbringen.
3. Den Sicherheits-Lichtvorhang so im Explosionsschutzgehäuse platzieren, dass
sich die Anschlussleitung am selben Ende des Explosionsschutzgehäuses befindet
wie dessen 3/4"-NPT-Öffnung.
4. Die Swivel-Mount-Halterungen mit Hilfe der mitgelieferten Befestigungsschrauben
an den dafür vorgesehenen Montagelöchern im Explosionsschutzgehäuse befesti‐
gen.
5. Die Befestigungsschrauben der Swivel-Mount-Halterungen mit einem Drehmo‐
ment von 2,5 bis 3 Nm anziehen. Ein höheres Drehmoment kann die Swivel-
Mount-Halterungen beschädigen, ein niedrigeres Drehmoment bietet keinen aus‐
reichenden Schutz gegen Vibrationen.
„Sender und Empfänger ausrichten", Seite
siehe „Zubehör",
22.
