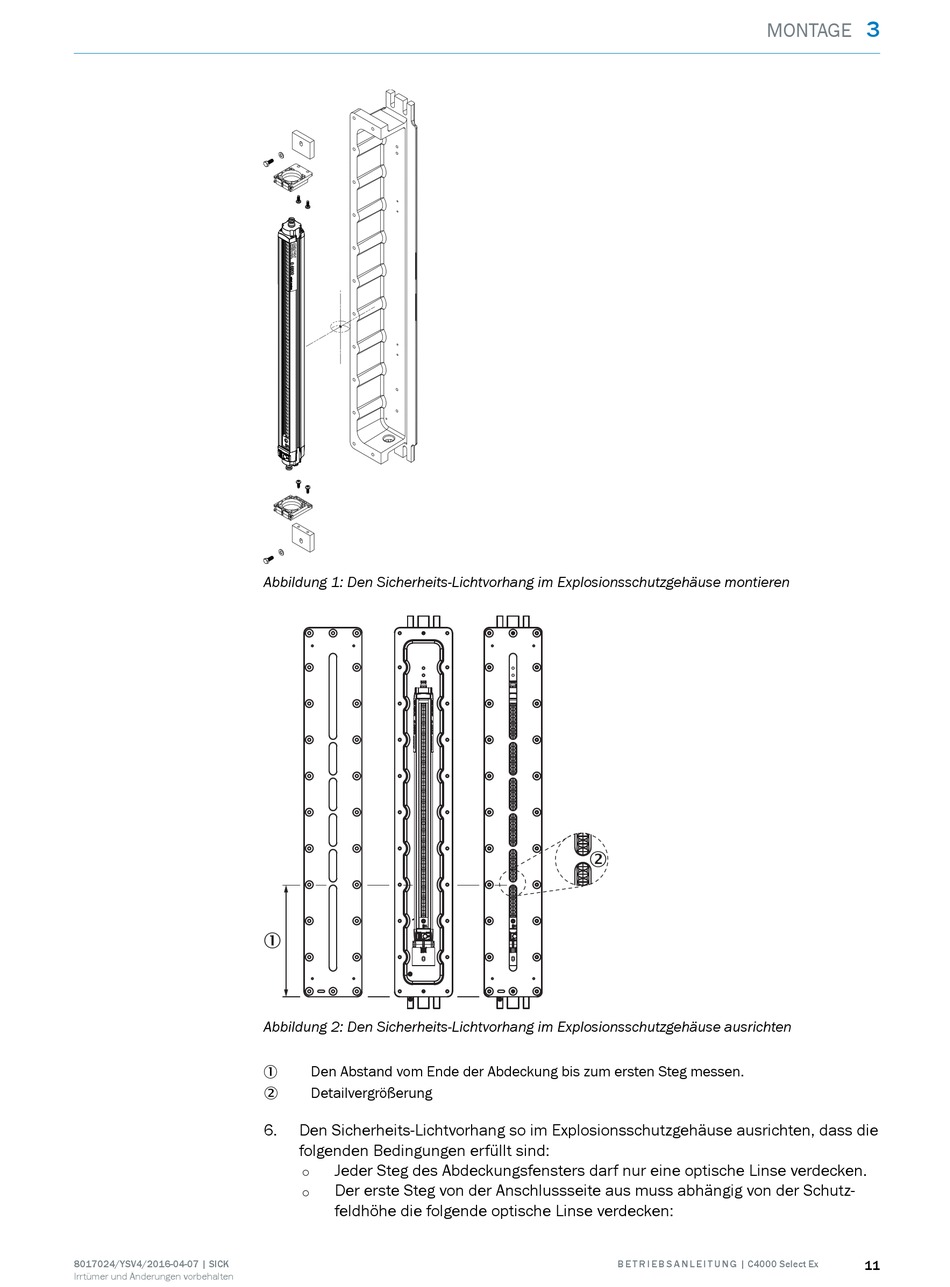

Abbildung 1: Den Sicherheits-Lichtvorhang im Explosionsschutzgehäuse montieren
1
Abbildung 2: Den Sicherheits-Lichtvorhang im Explosionsschutzgehäuse ausrichten
Den Abstand vom Ende der Abdeckung bis zum ersten Steg messen.

Detailvergrößerung

6. Den Sicherheits-Lichtvorhang so im Explosionsschutzgehäuse ausrichten, dass die
folgenden Bedingungen erfüllt sind:
Jeder Steg des Abdeckungsfensters darf nur eine optische Linse verdecken.
°
Der erste Steg von der Anschlussseite aus muss abhängig von der Schutz‐
°
feldhöhe die folgende optische Linse verdecken:
MONTAGE
2
