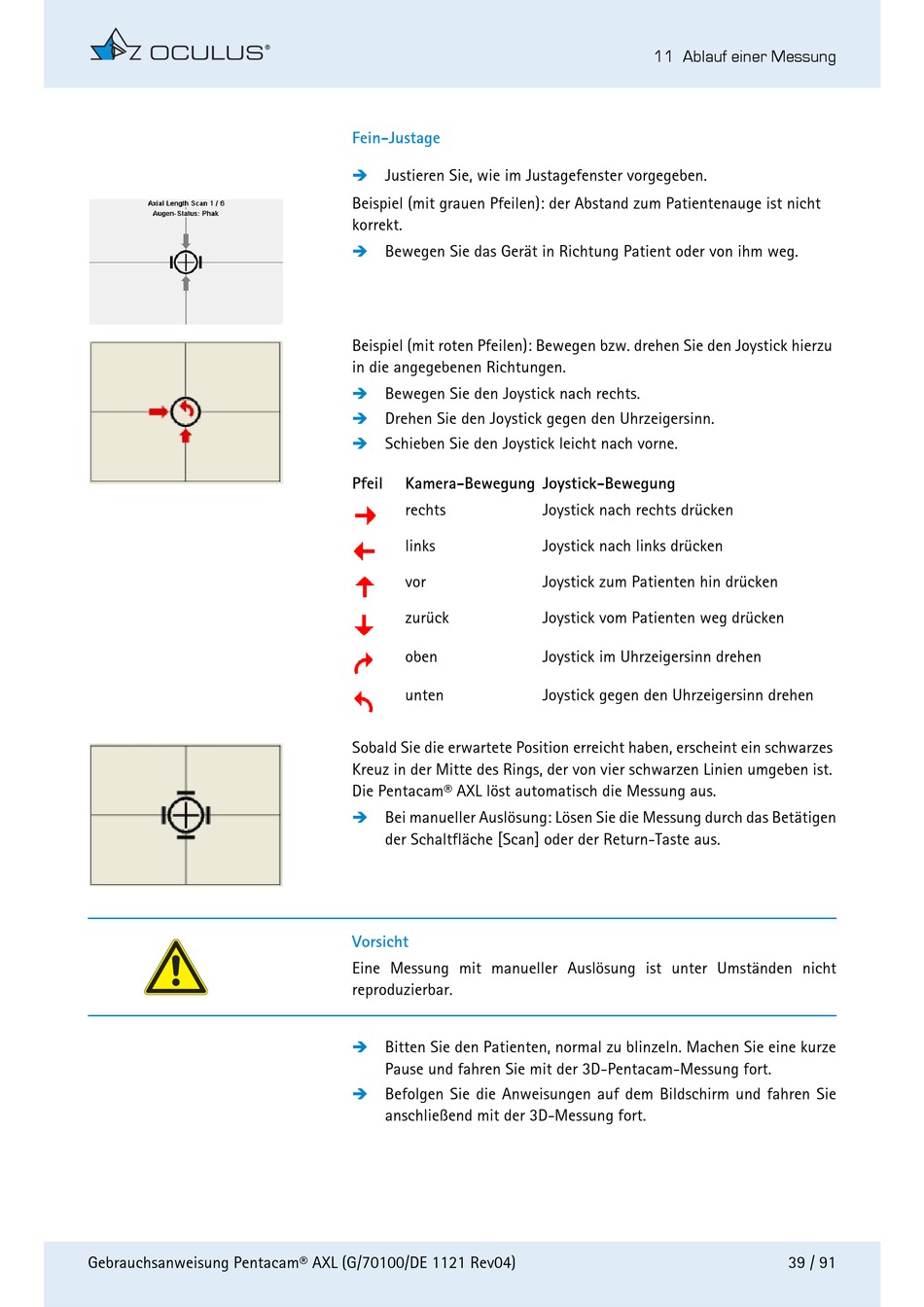

OCULUS Pentacam AXL Gebrauchsanweisung Seite 43

Gebrauchsanweisung Pentacam® AXL (G/70100/DE 1121 Rev04)
Fein-Justage

Justieren Sie, wie im Justagefenster vorgegeben.
Beispiel (mit grauen Pfeilen): der Abstand zum Patientenauge ist nicht
korrekt.

Bewegen Sie das Gerät in Richtung Patient oder von ihm weg.
Beispiel (mit roten Pfeilen): Bewegen bzw. drehen Sie den Joystick hierzu
in die angegebenen Richtungen.

Bewegen Sie den Joystick nach rechts.

Drehen Sie den Joystick gegen den Uhrzeigersinn.

Schieben Sie den Joystick leicht nach vorne.
Pfeil Kamera-Bewegung Joystick-Bewegung
rechts
links
vor
zurück
oben
unten
Sobald Sie die erwartete Position erreicht haben, erscheint ein schwarzes
Kreuz in der Mitte des Rings, der von vier schwarzen Linien umgeben ist.
Die Pentacam® AXL löst automatisch die Messung aus.

Bei manueller Auslösung: Lösen Sie die Messung durch das Betätigen
der Schaltfläche [Scan] oder der Return-Taste aus.
Vorsicht
Eine Messung mit manueller Auslösung ist unter Umständen nicht
reproduzierbar.

Bitten Sie den Patienten, normal zu blinzeln. Machen Sie eine kurze
Pause und fahren Sie mit der 3D-Pentacam-Messung fort.

Befolgen Sie die Anweisungen auf dem Bildschirm und fahren Sie
anschließend mit der 3D-Messung fort.
11 Ablauf einer Messung
Joystick nach rechts drücken
Joystick nach links drücken
Joystick zum Patienten hin drücken
Joystick vom Patienten weg drücken
Joystick im Uhrzeigersinn drehen
Joystick gegen den Uhrzeigersinn drehen
39 / 91
