Kreuzschlitten in etwa deckungsgleich mit Kreis R (3) auf der
Gleitplatte (6) ist.
5
4
3
1 Kreuzschlitten
2 Kreismarkierung links
3 Kreismarkierung rechts

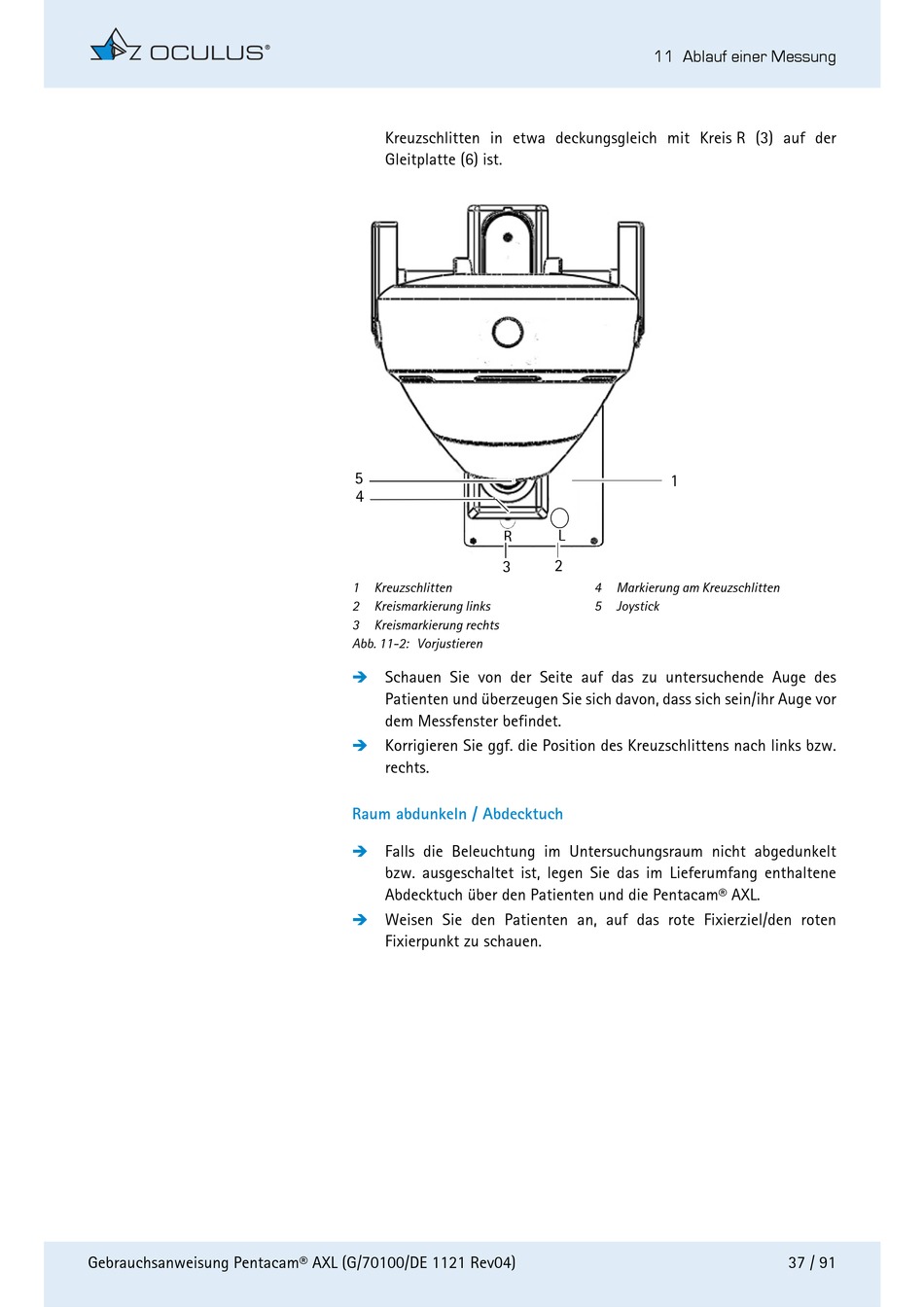

Abb. 11-2: Vorjustieren

Schauen Sie von der Seite auf das zu untersuchende Auge des
Patienten und überzeugen Sie sich davon, dass sich sein/ihr Auge vor
dem Messfenster befindet.

Korrigieren Sie ggf. die Position des Kreuzschlittens nach links bzw.
rechts.
Raum abdunkeln / Abdecktuch

Falls die Beleuchtung im Untersuchungsraum nicht abgedunkelt
bzw. ausgeschaltet ist, legen Sie das im Lieferumfang enthaltene
Abdecktuch über den Patienten und die Pentacam® AXL.

Weisen Sie den Patienten an, auf das rote Fixierziel/den roten
Fixierpunkt zu schauen.
11 Ablauf einer Messung
1
2
4 Markierung am Kreuzschlitten
5 Joystick
