Asphaltprofi ASS 372 Mega
Durch den Sperrblock wird verhindert, dass
die Funktion „Abschieben" vor der Funktion
„Rückwand" startet.
Sonst würde das Ladegut gegen die
Rückwand gedrückt
Mit dem Steuerventil „Rückwand" wird die
Bewegung der Rückwand bedient.
1 Rückwand auf
2 Rückwand zu
Mit dem Steuerventil „Schieber" wird die
Bewegung der Abschiebeeinheit bedient.
1 Schieber Vorlauf
2 Schieber Rücklauf
Im Fall eines Stromausfalls oder einer
Fehlfunktion kann die Handbetätigung verwendet
werden, um das System zu entlasten und die
Aktoren in sichere Zustände zu setzten.
Vorgehen:
Zur Handbetätigung mit einem Stift in die Öffnung
drücken.
Die Handbetätigung kann bestätigt werden solang der Druck im Anschluss T
weniger als 25 bar beträgt!
Steuerventil - Sperrblock
Steuerventil - Rückwand
Steuerventil - Schieber
Nothandbedienung
Fliegl Bau- & Kommunaltechnik GmbH, DE – 84453 Mühldorf am Inn

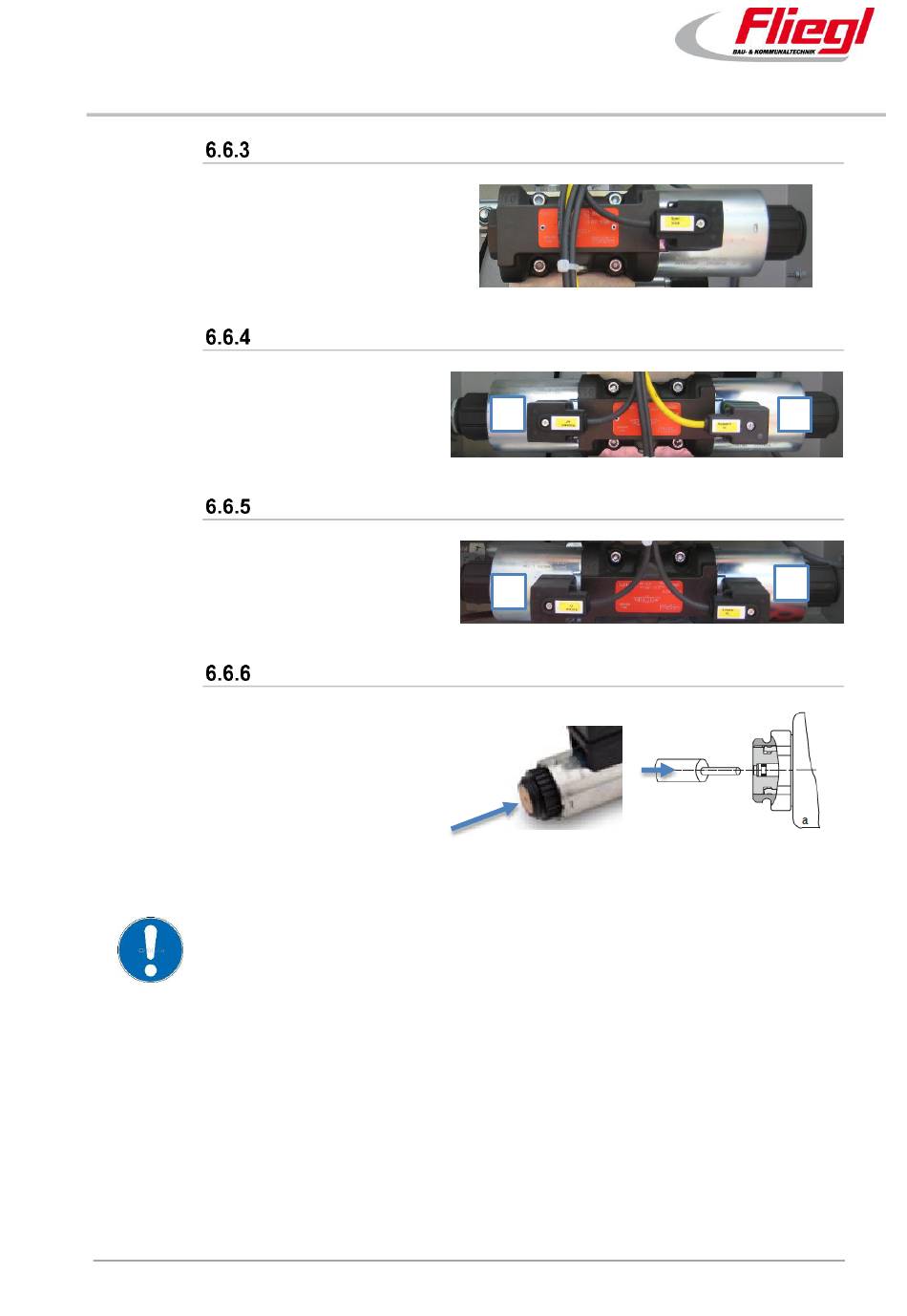

Abb. 39 Sperrblock
