Asphaltprofi ASS 372 Mega
6.5

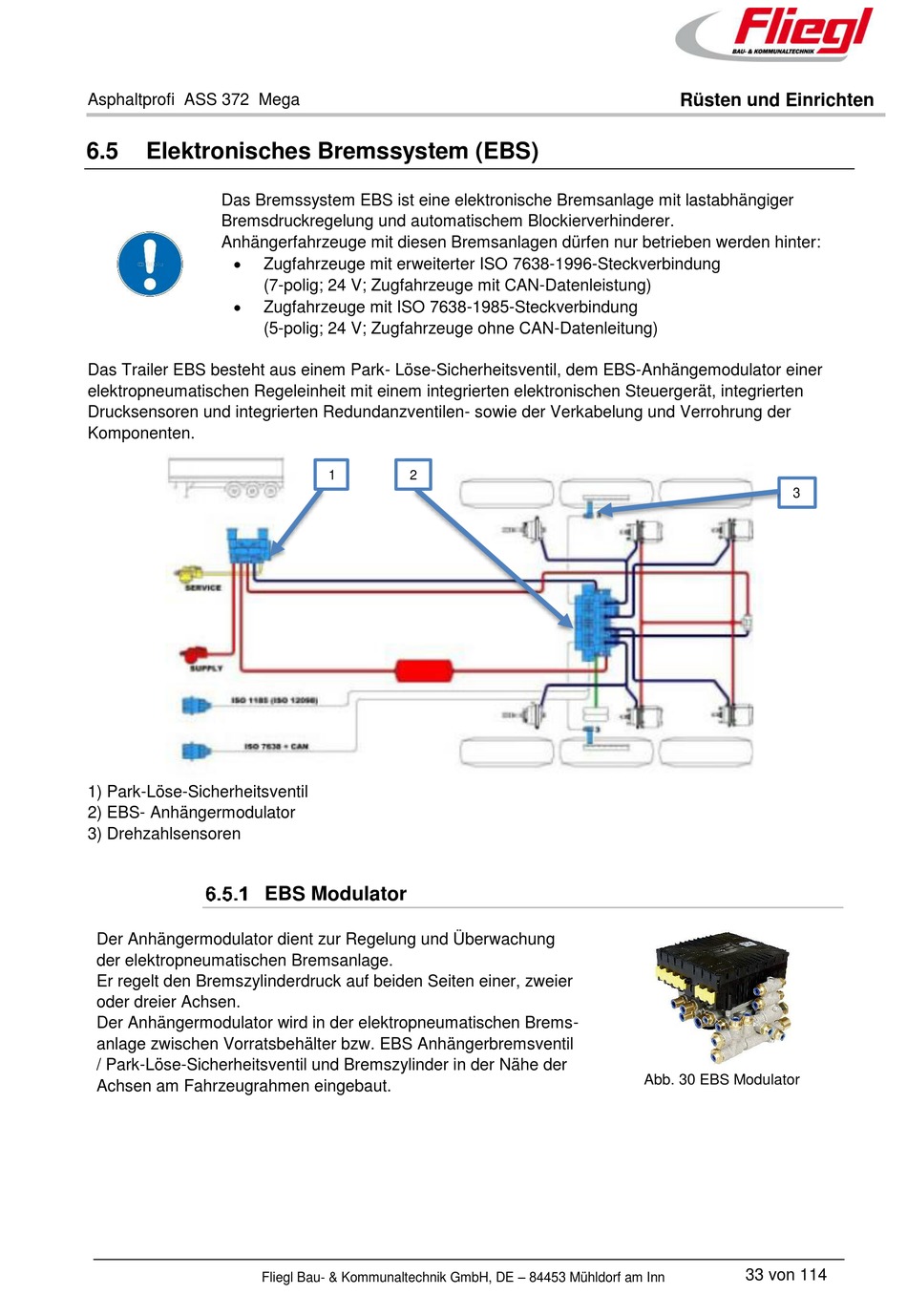

Elektronisches Bremssystem (EBS)
Das Bremssystem EBS ist eine elektronische Bremsanlage mit lastabhängiger
Bremsdruckregelung und automatischem Blockierverhinderer.
Anhängerfahrzeuge mit diesen Bremsanlagen dürfen nur betrieben werden hinter:
Das Trailer EBS besteht aus einem Park- Löse-Sicherheitsventil, dem EBS-Anhängemodulator einer
elektropneumatischen Regeleinheit mit einem integrierten elektronischen Steuergerät, integrierten
Drucksensoren und integrierten Redundanzventilen- sowie der Verkabelung und Verrohrung der
Komponenten.
1) Park-Löse-Sicherheitsventil
2) EBS- Anhängermodulator
3) Drehzahlsensoren
Der Anhängermodulator dient zur Regelung und Überwachung
der elektropneumatischen Bremsanlage.
Er regelt den Bremszylinderdruck auf beiden Seiten einer, zweier
oder dreier Achsen.
Der Anhängermodulator wird in der elektropneumatischen Brems-
anlage zwischen Vorratsbehälter bzw. EBS Anhängerbremsventil
/ Park-Löse-Sicherheitsventil und Bremszylinder in der Nähe der
Achsen am Fahrzeugrahmen eingebaut.
Zugfahrzeuge mit erweiterter ISO 7638-1996-Steckverbindung
(7-polig; 24 V; Zugfahrzeuge mit CAN-Datenleistung)
Zugfahrzeuge mit ISO 7638-1985-Steckverbindung
(5-polig; 24 V; Zugfahrzeuge ohne CAN-Datenleitung)
1
2
EBS Modulator
Fliegl Bau- & Kommunaltechnik GmbH, DE – 84453 Mühldorf am Inn
Rüsten und Einrichten
3
Abb. 30 EBS Modulator
33 von 114
