Allgemeines; Abmessungen; Max. Geräuschpegel Db(A) - Multiplex S Installations-, Betriebs- Und Wartungsanleitung

Allgemeines

Diese Anleitung wird zur Unterstützung eines für die
Aufstellung geschulten Technikers bereitgestellt. Wenden Sie
sich für Informationen über Inbetriebnahmeleistungen an den
für Sie zuständigen Kundendienstvertreter von Multiplex oder
direkt an Multiplex.
Das Gerät muss von einer dementsprechend eingeschulten
Person installiert werden.

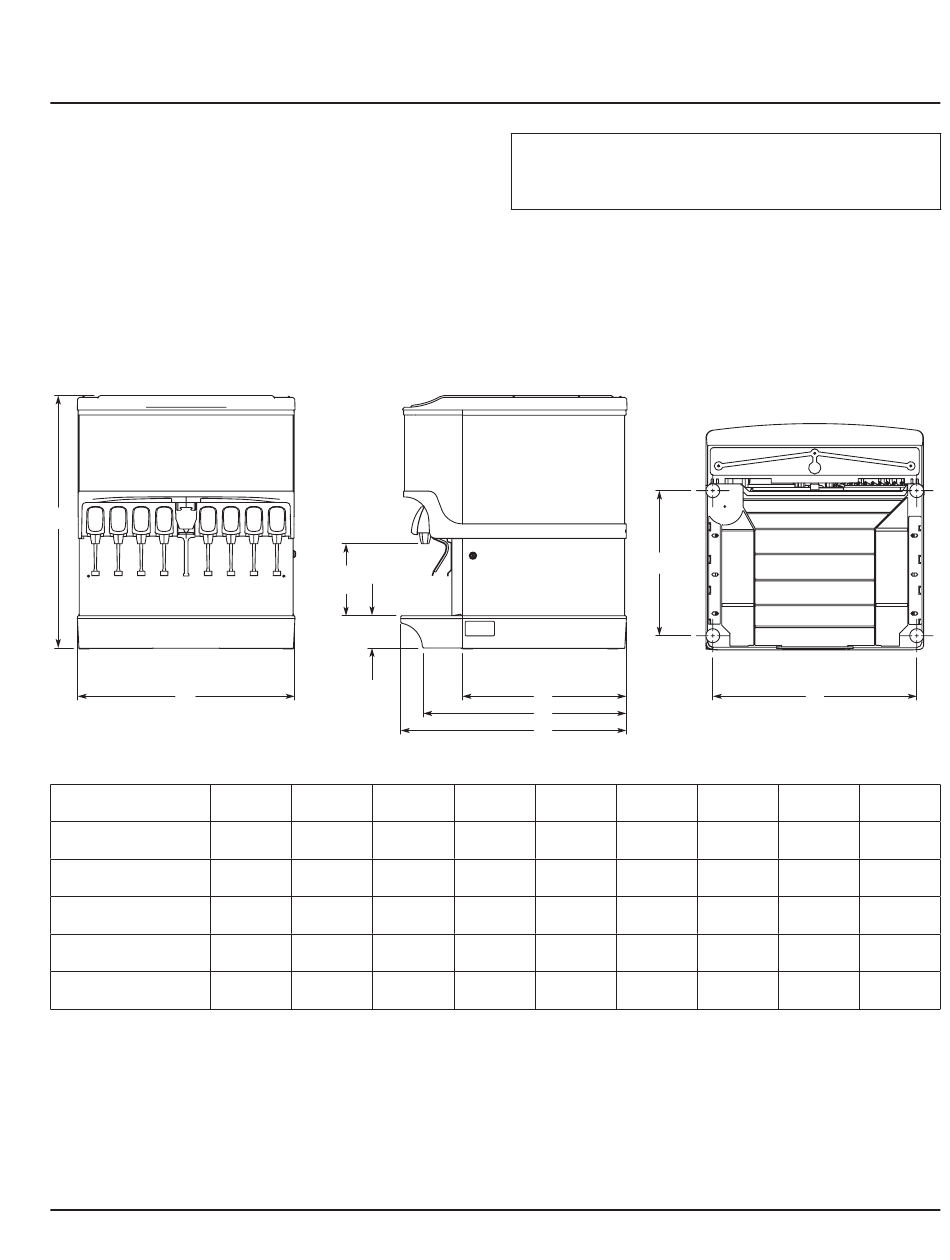

Abmessungen

A
B
Modell/
Eisfassungsvermögen
88,4 cm
S/SV-150
(34,81")
88,4 cm
S/SV-175
(34,81")
88,4 cm
S/SV-200
(34,81")
101,1 cm
S/SV/NGF-250
(39,81")
101,3 cm
S/SV/NGF-250QD
(39,88")
Max. Geräuschpegel dB(A)
Der Geräuschpegel von allen Modellen überschreitet
keinesfalls 70 dB(A).
Art.-Nr. 020003996 3/15
Abschnihh 2
Inshallahion
C
D
A B C
58,4 cm 17,6 cm
(23,00") (9,94")
63,5 cm 17,6 cm
(25,00") (9,94")
76,2 cm 17,6 cm
(30,00") (9,94")
76,2 cm 17,6 cm
(30,00") (9,94")
76,2 cm 17,6 cm
(30,00") (9,94")
Die Nichtbeachtung dieser Installationsrichtlinien kann
Auswirkungen auf die Garantieansprüche haben.
E
F
G
D E
11,3 cm 57,5 cm 71,1 cm
(4,44") (22,63") (28,00")
11,3 cm 57,5 cm 71,1 cm
(4,44") (22,63") (28,00")
11,3 cm 57,5 cm 71,1 cm
(4,44") (22,63") (28,00")
11,3 cm 57,5 cm 71,1 cm
(4,44") (22,63") (28,00")
11,3 cm 57,5 cm 71,1 cm
(4,44") (22,63") (28,00")



ichhig
H
I
F G H
79,1 cm 50,8 cm
(31,13") (20,00")
79,1 cm 50,8 cm
(31,13") (20,00")
79,1 cm 50,8 cm
(31,13") (20,00")
79,1 cm 50,8 cm
(31,13") (20,00")
79,1 cm 50,8 cm
(31,13") (20,00")
I
51,9 cm
(20,44")
57,0 cm
(22,44")
69,7 cm
(27,44")
69,7 cm
(27,44")
69,7 cm
(27,44")
