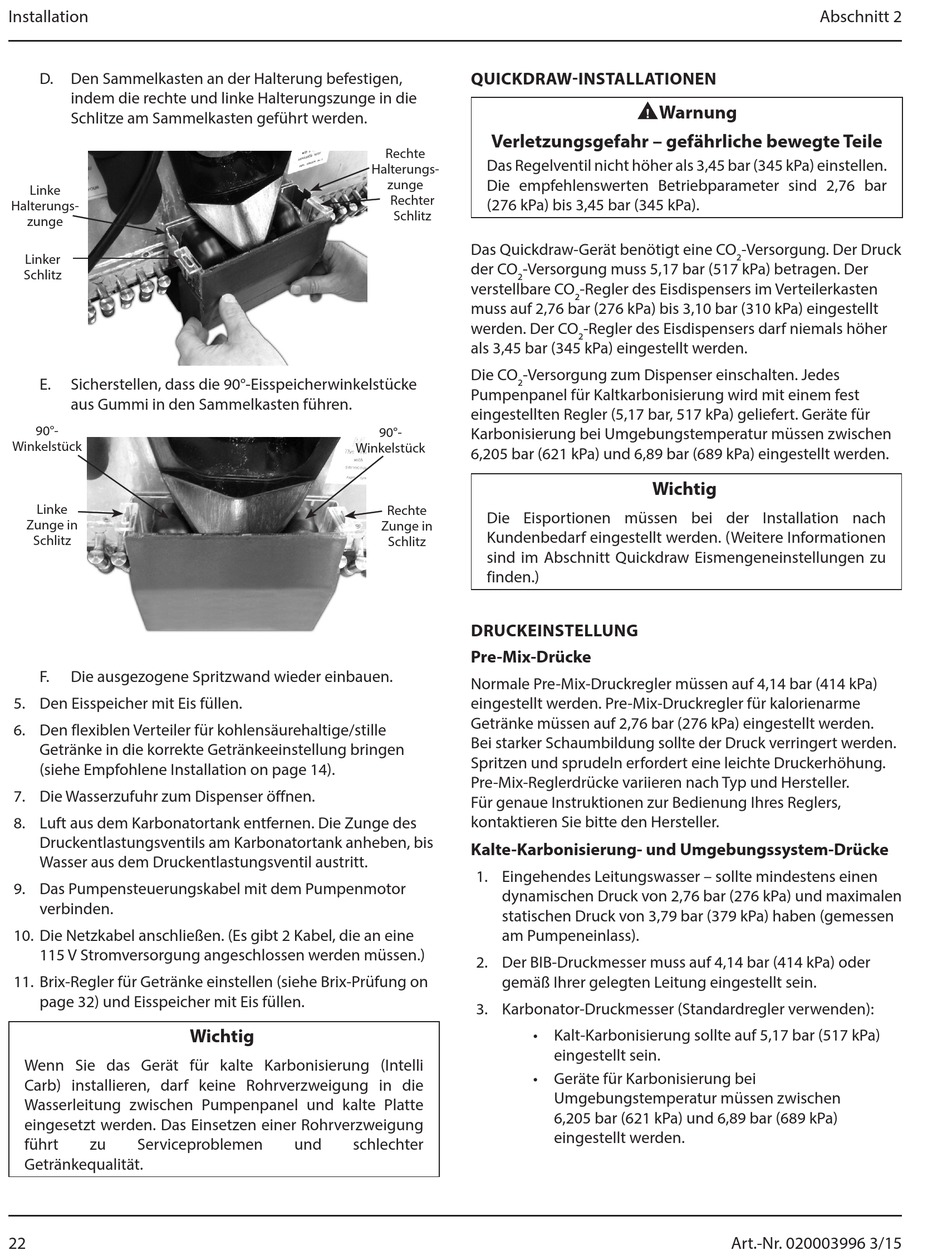

Quickdraw-Installationen; Druckeinstellung - Multiplex S Installations-, Betriebs- Und Wartungsanleitung

Installation
D. Den Sammelkasten an der Halterung befestigen,
indem die rechte und linke Halterungszunge in die
Schlitze am Sammelkasten geführt werden.
Linke
Halterungs-
zunge
Linker
Schlitz
E. Sicherstellen, dass die 90°-Eisspeicherwinkelstücke
aus Gummi in den Sammelkasten führen.
90°-
Winkelstück
Linke
Zunge in
Schlitz
F. Die ausgezogene Spritzwand wieder einbauen.
5. Den Eisspeicher mit Eis füllen.
6. Den flexiblen Verteiler für kohlensäurehaltige/stille
Getränke in die korrekte Getränkeeinstellung bringen
(siehe Empfohlene Installation on page 14).
7. Die Wasserzufuhr zum Dispenser öffnen.
8. Luft aus dem Karbonatortank entfernen. Die Zunge des
Druckentlastungsventils am Karbonatortank anheben, bis
Wasser aus dem Druckentlastungsventil austritt.
9. Das Pumpensteuerungskabel mit dem Pumpenmotor
verbinden.
10. Die Netzkabel anschließen. (Es gibt 2 Kabel, die an eine
115 V Stromversorgung angeschlossen werden müssen.)
11. Brix-Regler für Getränke einstellen (siehe Brix-Prüfung on
page 32) und Eisspeicher mit Eis füllen.
Wenn Sie das Gerät für kalte Karbonisierung (Intelli
Carb) installieren, darf keine Rohrverzweigung in die
Wasserleitung zwischen Pumpenpanel und kalte Platte
eingesetzt werden. Das Einsetzen einer Rohrverzweigung
führt zu Serviceproblemen
Getränkequalität.
22
Winkelstück



ichhig
und schlechter
QUICKDRA
-INSTALLATIONEN
Verlehzungsgefahr – gefährliche beweghe Teile
Rechte
Das Regelventil nicht höher als 3,45 bar (345 kPa) einstellen.
Halterungs-
Die empfehlenswerten Betriebparameter sind 2,76 bar
zunge
Rechter
(276 kPa) bis 3,45 bar (345 kPa).
Schlitz
Das Quickdraw-Gerät benötigt eine CO
der CO -Versorgung muss 5,17 bar (517 kPa) betragen. Der
2
verstellbare CO
muss auf 2,76 bar (276 kPa) bis 3,10 bar (310 kPa) eingestellt
werden. Der CO
als 3,45 bar (345 kPa) eingestellt werden.
Die CO -Versorgung zum Dispenser einschalten. Jedes
2
Pumpenpanel für Kaltkarbonisierung wird mit einem fest
eingestellten Regler (5,17 bar, 517 kPa) geliefert. Geräte für
90°- Karbonisierung bei Umgebungstemperatur müssen zwischen
6,205 bar (621 kPa) und 6,89 bar (689 kPa) eingestellt werden.
Rechte
Die Eisportionen müssen bei der Installation nach
Zunge in
Kundenbedarf eingestellt werden. (Weitere Informationen
Schlitz
sind im Abschnitt Quickdraw Eismengeneinstellungen zu
finden.)

DRUCKEINSTELLUNG

Pre-Mix-Drücke
Normale Pre-Mix-Druckregler müssen auf 4,14 bar (414 kPa)
eingestellt werden. Pre-Mix-Druckregler für kalorienarme
Getränke müssen auf 2,76 bar (276 kPa) eingestellt werden.
Bei starker Schaumbildung sollte der Druck verringert werden.
Spritzen und sprudeln erfordert eine leichte Druckerhöhung.
Pre-Mix-Reglerdrücke variieren nach Typ und Hersteller.
Für genaue Instruktionen zur Bedienung Ihres Reglers,
kontaktieren Sie bitte den Hersteller.
Kalhe-Karbonisierung- und Umgebungssyshem-Drücke
1. Eingehendes Leitungswasser – sollte mindestens einen
dynamischen Druck von 2,76 bar (276 kPa) und maximalen
statischen Druck von 3,79 bar (379 kPa) haben (gemessen
am Pumpeneinlass).
2. Der BIB-Druckmesser muss auf 4,14 bar (414 kPa) oder
gemäß Ihrer gelegten Leitung eingestellt sein.
3. Karbonator-Druckmesser (Standardregler verwenden):
• Kalt-Karbonisierung sollte auf 5,17 bar (517 kPa)
• Geräte für Karbonisierung bei

arnung
n
-Regler des Eisdispensers im Verteilerkasten
2
-Regler des Eisdispensers darf niemals höher
2



ichhig
eingestellt sein.
Umgebungstemperatur müssen zwischen
6,205 bar (621 kPa) und 6,89 bar (689 kPa)
eingestellt werden.
Art.-Nr. 020003996 3/15
Abschnitt 2
-Versorgung. Der Druck
2
