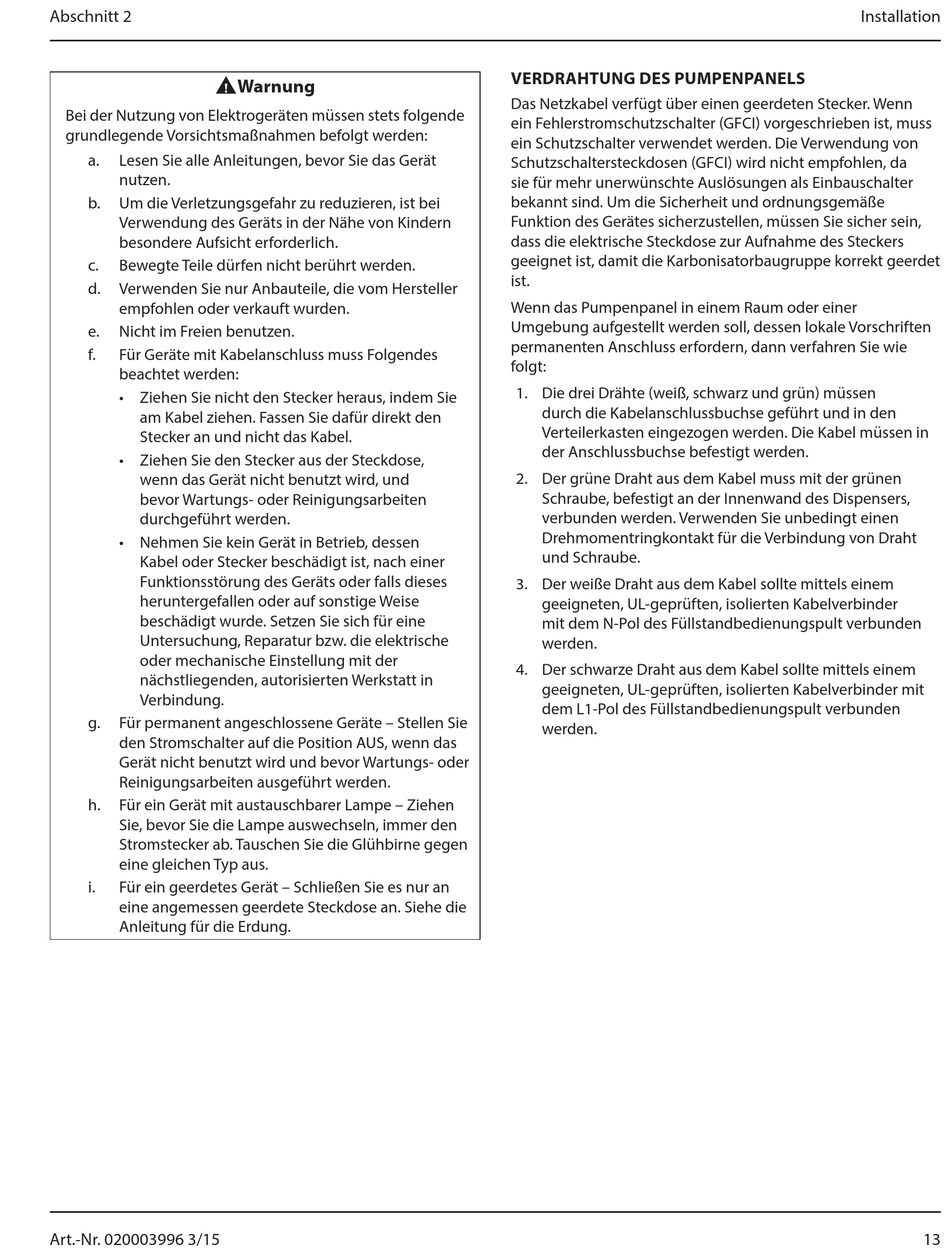

Verdrahtung Des Pumpenpanels - Multiplex S Installations-, Betriebs- Und Wartungsanleitung

Abschnitt 2
n
Bei der Nutzung von Elektrogeräten müssen stets folgende
grundlegende Vorsichtsmaßnahmen befolgt werden:
a. Lesen Sie alle Anleitungen, bevor Sie das Gerät
nutzen.
b. Um die Verletzungsgefahr zu reduzieren, ist bei
Verwendung des Geräts in der Nähe von Kindern
besondere Aufsicht erforderlich.
c. Bewegte Teile dürfen nicht berührt werden.
d. Verwenden Sie nur Anbauteile, die vom Hersteller
empfohlen oder verkauft wurden.
e. Nicht im Freien benutzen.
f. Für Geräte mit Kabelanschluss muss Folgendes
beachtet werden:
• Ziehen Sie nicht den Stecker heraus, indem Sie
am Kabel ziehen. Fassen Sie dafür direkt den
Stecker an und nicht das Kabel.
• Ziehen Sie den Stecker aus der Steckdose,
wenn das Gerät nicht benutzt wird, und
bevor Wartungs- oder Reinigungsarbeiten
durchgeführt werden.
• Nehmen Sie kein Gerät in Betrieb, dessen
Kabel oder Stecker beschädigt ist, nach einer
Funktionsstörung des Geräts oder falls dieses
heruntergefallen oder auf sonstige Weise
beschädigt wurde. Setzen Sie sich für eine
Untersuchung, Reparatur bzw. die elektrische
oder mechanische Einstellung mit der
nächstliegenden, autorisierten Werkstatt in
Verbindung.
g. Für permanent angeschlossene Geräte – Stellen Sie
den Stromschalter auf die Position AUS, wenn das
Gerät nicht benutzt wird und bevor Wartungs- oder
Reinigungsarbeiten ausgeführt werden.
h. Für ein Gerät mit austauschbarer Lampe – Ziehen
Sie, bevor Sie die Lampe auswechseln, immer den
Stromstecker ab. Tauschen Sie die Glühbirne gegen
eine gleichen Typ aus.
i. Für ein geerdetes Gerät – Schließen Sie es nur an
eine angemessen geerdete Steckdose an. Siehe die
Anleitung für die Erdung.
Art.-Nr. 020003996 3/15

arnung

VERDRAHTUNG DES PUMPENPANELS

Das Netzkabel verfügt über einen geerdeten Stecker. Wenn
ein Fehlerstromschutzschalter (GFCI) vorgeschrieben ist, muss
ein Schutzschalter verwendet werden. Die Verwendung von
Schutzschaltersteckdosen (GFCI) wird nicht empfohlen, da
sie für mehr unerwünschte Auslösungen als Einbauschalter
bekannt sind. Um die Sicherheit und ordnungsgemäße
Funktion des Gerätes sicherzustellen, müssen Sie sicher sein,
dass die elektrische Steckdose zur Aufnahme des Steckers
geeignet ist, damit die Karbonisatorbaugruppe korrekt geerdet
ist.
Wenn das Pumpenpanel in einem Raum oder einer
Umgebung aufgestellt werden soll, dessen lokale Vorschriften
permanenten Anschluss erfordern, dann verfahren Sie wie
folgt:
1. Die drei Drähte (weiß, schwarz und grün) müssen
durch die Kabelanschlussbuchse geführt und in den
Verteilerkasten eingezogen werden. Die Kabel müssen in
der Anschlussbuchse befestigt werden.
2. Der grüne Draht aus dem Kabel muss mit der grünen
Schraube, befestigt an der Innenwand des Dispensers,
verbunden werden. Verwenden Sie unbedingt einen
Drehmomentringkontakt für die Verbindung von Draht
und Schraube.
3. Der weiße Draht aus dem Kabel sollte mittels einem
geeigneten, UL-geprüften, isolierten Kabelverbinder
mit dem N-Pol des Füllstandbedienungspult verbunden
werden.
4. Der schwarze Draht aus dem Kabel sollte mittels einem
geeigneten, UL-geprüften, isolierten Kabelverbinder mit
dem L1-Pol des Füllstandbedienungspult verbunden
werden.
Installation
13
