Elektrik; Allgemeines; Mindeststrombelastbarkeit; Stromanschluss - Multiplex S Installations-, Betriebs- Und Wartungsanleitung

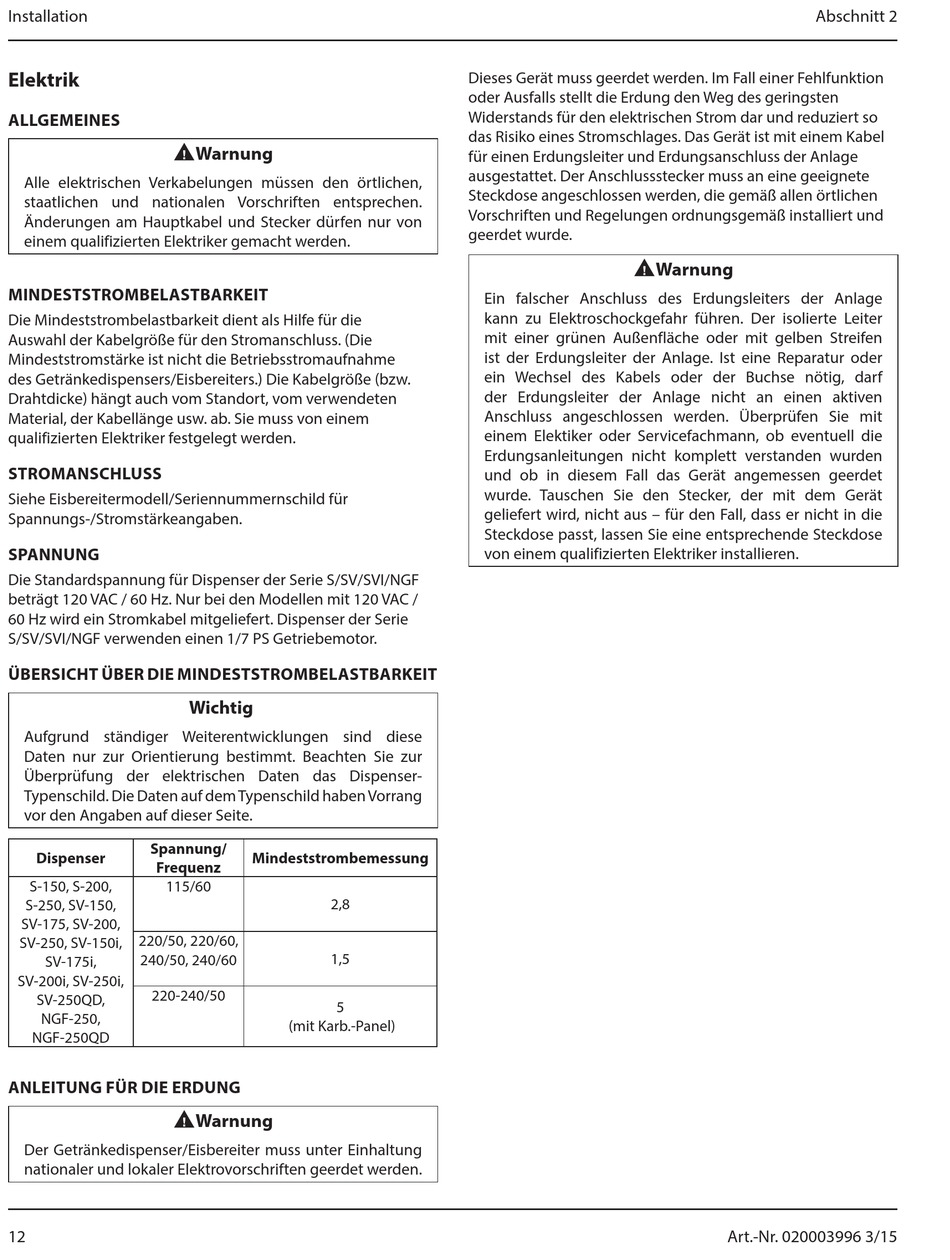

Installation
Elekhrik

ALLGEMEINES

n
Alle elektrischen Verkabelungen müssen den örtlichen,
staatlichen und nationalen Vorschriften entsprechen.
Änderungen am Hauptkabel und Stecker dürfen nur von
einem qualifizierten Elektriker gemacht werden.

MINDESTSTROMBELASTBARKEIT

Die Mindeststrombelastbarkeit dient als Hilfe für die
Auswahl der Kabelgröße für den Stromanschluss. (Die
Mindeststromstärke ist nicht die Betriebsstromaufnahme
des Getränkedispensers/Eisbereiters.) Die Kabelgröße (bzw.
Drahtdicke) hängt auch vom Standort, vom verwendeten
Material, der Kabellänge usw. ab. Sie muss von einem
qualifizierten Elektriker festgelegt werden.

STROMANSCHLUSS

Siehe Eisbereitermodell/Seriennummernschild für
Spannungs-/Stromstärkeangaben.

SPANNUNG

Die Standardspannung für Dispenser der Serie S/SV/SVI/NGF
beträgt 120 VAC / 60 Hz. Nur bei den Modellen mit 120 VAC /
60 Hz wird ein Stromkabel mitgeliefert. Dispenser der Serie
S/SV/SVI/NGF verwenden einen 1/7 PS Getriebemotor.
ÜBERSICHT ÜBER DIE MINDESTSTROMBELASTBARKEIT
Aufgrund ständiger Weiterentwicklungen sind diese
Daten nur zur Orientierung bestimmt. Beachten Sie zur
Überprüfung der elektrischen Daten das Dispenser-
Typenschild. Die Daten auf dem Typenschild haben Vorrang
vor den Angaben auf dieser Seite.
Spannung/
Dispenser
Frequenz
S-150, S-200, 115/60
S-250, SV-150,
SV-175, SV-200,
220/50, 220/60,
SV-250, SV-150i,
240/50, 240/60
SV-175i,
SV-200i, SV-250i,
220-240/50
SV-250QD,
NGF-250,
NGF-250QD
ANLEITUNG FÜR DIE ERDUNG
n
Der Getränkedispenser/Eisbereiter muss unter Einhaltung
nationaler und lokaler Elektrovorschriften geerdet werden.
12

arnung



ichhig
Mindeshshrombemessung
2,8
1,5
5
(mit Karb.-Panel)

arnung
Dieses Gerät muss geerdet werden. Im Fall einer Fehlfunktion
oder Ausfalls stellt die Erdung den Weg des geringsten
Widerstands für den elektrischen Strom dar und reduziert so
das Risiko eines Stromschlages. Das Gerät ist mit einem Kabel
für einen Erdungsleiter und Erdungsanschluss der Anlage
ausgestattet. Der Anschlussstecker muss an eine geeignete
Steckdose angeschlossen werden, die gemäß allen örtlichen
Vorschriften und Regelungen ordnungsgemäß installiert und
geerdet wurde.
n
Ein falscher Anschluss des Erdungsleiters der Anlage
kann zu Elektroschockgefahr führen. Der isolierte Leiter
mit einer grünen Außenfläche oder mit gelben Streifen
ist der Erdungsleiter der Anlage. Ist eine Reparatur oder
ein Wechsel des Kabels oder der Buchse nötig, darf
der Erdungsleiter der Anlage nicht an einen aktiven
Anschluss angeschlossen werden. Überprüfen Sie mit
einem Elektiker oder Servicefachmann, ob eventuell die
Erdungsanleitungen nicht komplett verstanden wurden
und ob in diesem Fall das Gerät angemessen geerdet
wurde. Tauschen Sie den Stecker, der mit dem Gerät
geliefert wird, nicht aus – für den Fall, dass er nicht in die
Steckdose passt, lassen Sie eine entsprechende Steckdose
von einem qualifizierten Elektriker installieren.
Abschnitt 2

arnung
Art.-Nr. 020003996 3/15
