asseranschluss

EMPFOHLENE INSTALLATION

Alle Leitungsanschlüsse müssen den örtlichen, staatlichen und
nationalen Vorschriften entsprechen. Manitowoc empfiehlt
in der Leitung zum Gerät ein doppeltes Rückschlagventil
einzubauen. Das Gerät ist nicht über einen werksseitig
gelieferten Schlauch mit der Wasserversorgung verbunden.
Der Installateur muss einen geeigneten Schlauch, der für
Trinkwasser und einen Mindestbetriebsdruck von 10 bar
(1000 kPa) geeignet ist, einbauen. Alle Anschlüsse müssen
mit einer permanenten Methode, z. B. Oetiker-Klemmen
hergestellt werden.
Das Installationsdiagramm ist auf ein weißes Vinyletikett
gedruckt, das über den Eingangsleitungen für Sirup
und Wasser angebracht ist. Das Installationsdiagramm
wird sichtbar, wenn Sie die Spritzwand des Dispensers
entfernen. Das Etikett mit dem Installationsdiagramm erklärt
welche Eingänge der kalten Platte welche Zapfhähne und
Wasserverteiler versorgen.
Die Wasserzufuhr muss erst an die Karbonisatorpumpe
(nicht gezeigt) angeschlossen werden, bevor die Leitung zur
Verbindung „A" (dargestellt auf dem Installationsdiagramm)
gelegt wird. Für den optimalen Betrieb muss das Pumpenpanel
des Karbonators innerhalb eines Abstands von 1,8 m
zum Dispenser sein. Siehe BIB-Installationsdiagramm für
Systemdruckeinstellungen.

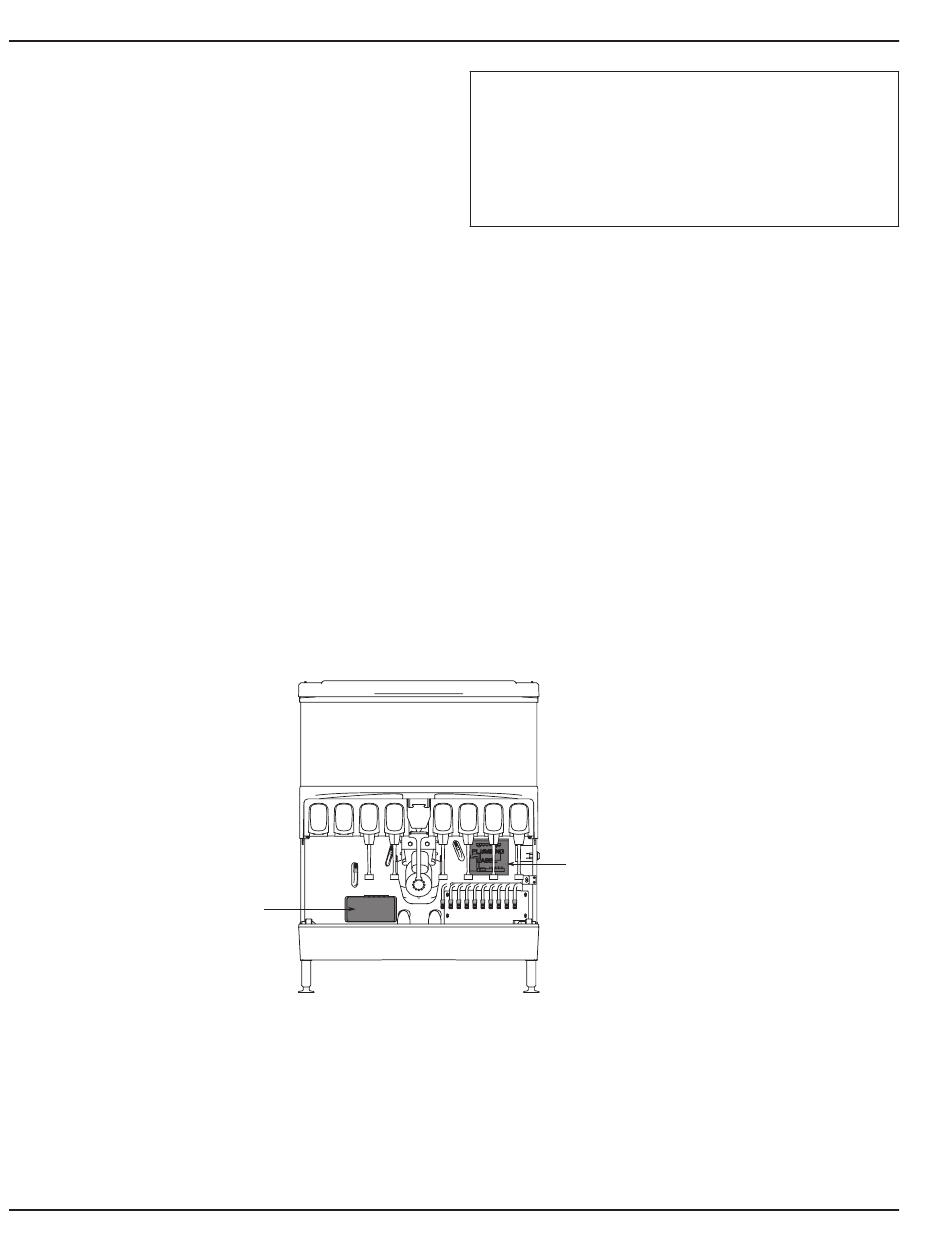

Flex-Verteiler
(für Geräte mit
14
Diagramm und Lage der Flex-Verheiler
Karbonator)
Wenn Sie das Gerät für kalte Karbonisierung (Intelli
Carb) installieren, darf keine Rohrverzweigung in die
Wasserleitung zwischen Pumpenpanel und kalte Platte
eingesetzt werden. Das Einsetzen einer Rohrverzweigung
führt zu Serviceproblemen
Getränkequalität.
HINWEIS: Ventile werden von rechts nach links gelesen.
Ein Rückschlagvenhil muss in der

asserversorgungsleihung inshallierh sein, 0,9 m vom
nichh-karbonisierhen
asseranschluss „P
" enhfernh.

enn nichh inshallierh, nehmen Sie Konhakh mih der
Fabrik auf.
Wasseranschlussdiagramm
Abschnitt 2



ichhig
und schlechter
