Abschnitt 2

Zusammenbau

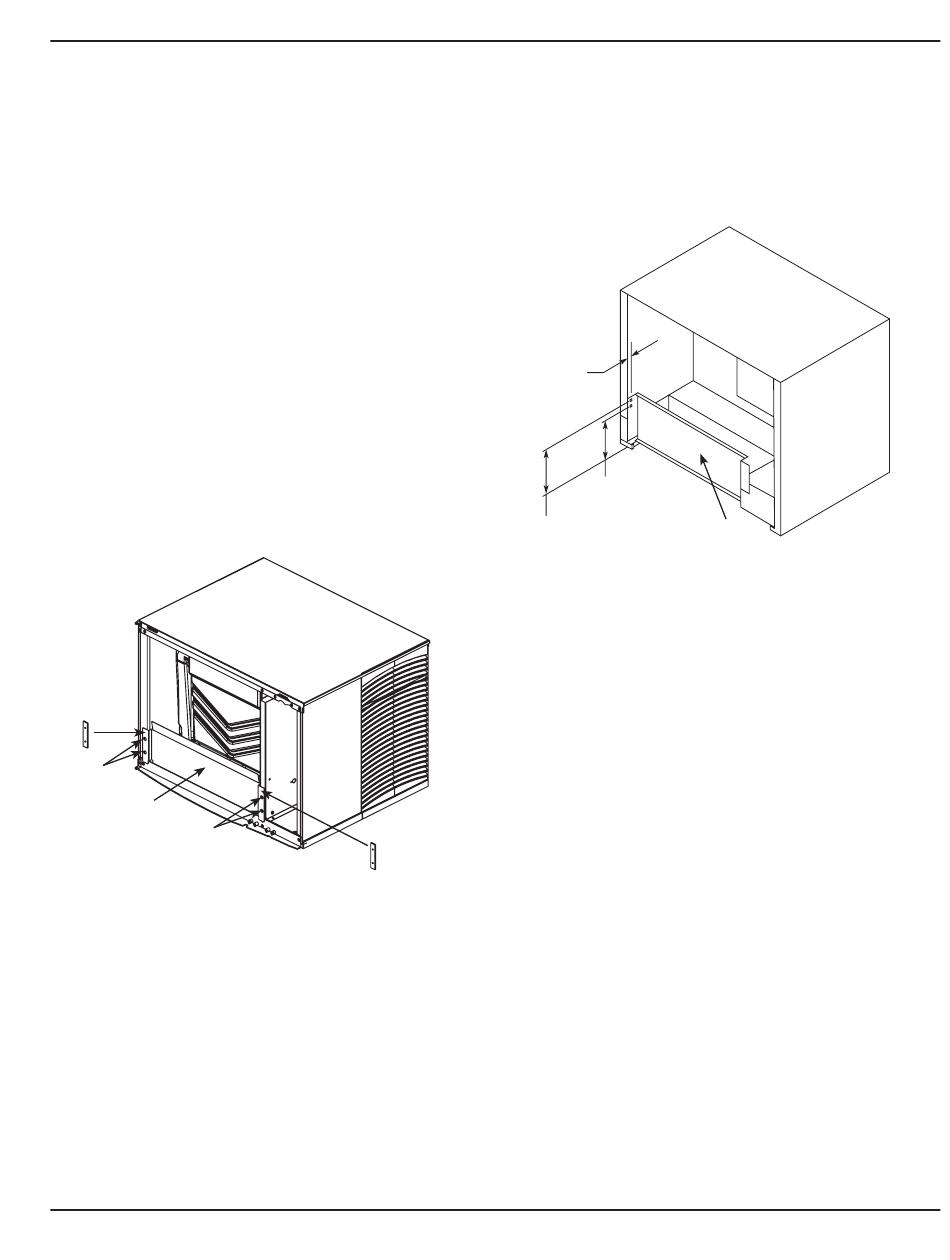

EINBAU DES LEITBLECHS FÜR INSTALLATIONEN MIT
EISBEREITER
Leihblech der Serie S
1. Beide Fronttafeln entfernen.
2. Den Eisbereiter prüfen. Auf den vorderen unteren
Fronttafeln müssen vier Schrauben vorhanden sein.
3. Falls Schrauben vorhanden sind, diese aus den
angesenkten Löchern an der Eisbereitervorderseite
entfernen und aufbewahren.
4. Den Abweiser mit den vier in Schritt 3 entfernten
Schrauben montieren.
5. Vier Schrauben und zwei Trägerplatten sind im Kit
enthalten.
6. Wenn der Eisbereiter keine Schrauben hat (Schritt 2),
die Ansenkungen im dünnen Kunststoff durchstechen,
die Trägerplatten einsetzen und den Abweiser mit den
Schrauben aus dem Kit befestigen.
7. Die Fronttafeln wieder anbringen.
Trägerplatte
muss in
Seitentasche
der
Trennwand
eingesetzt
werden.
Schrauben
Neues
Eisleitblech
Schrauben
Eisbereiher der Serie S
Art.-Nr. 020003996 3/15
Leihblech der Serie Q
1. Das Leitblech mit der Zunge nach vorn und der
anderen Zunge im Inneren des Wasserkastens auf den
Wasserkasten setzen.
2. Das Leitblech an der linken Seite des Eisbereiters im Loch
und mit der mitgelieferten Schraube befestigen.
1,7 cm
(0,69")
Ref.
18,3 cm
(7,22")
Ref.
Trägerplatte muss
in Seitentasche
der Trennwand
eingesetzt
werden.
16,0 cm
(6,32")
Ref.
Leitblech
Eisbereiher der Serie Q
Installation
