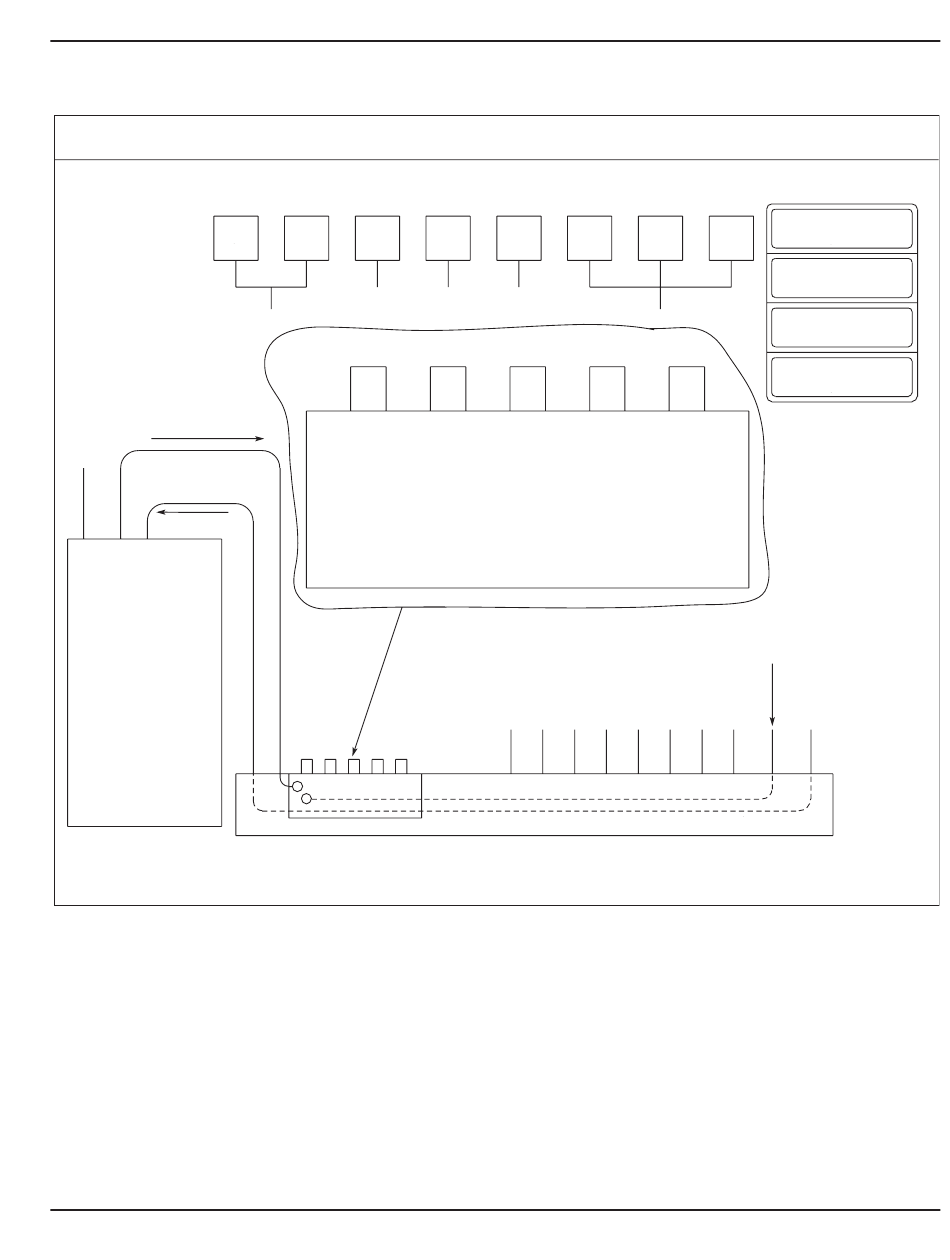

Diagramm für S/SV200/250/SV-250QD mih 8 Zapfhähnen
ZAPFHÄHNE
KARBONATOR-
AUSGANG ZU
NACHKÜHLUNG
CO
VORKÜHLUNG-
2
AUSGANG ZU
KARBONATOR
INTERNER
KARBONATORTANK
(OPTION)
*GERÄTE MIT EXTERNEM KARBONATOR: KARBONATOR WIRD DURCH UMGEHUNGSLEITUNG ERSETZT.
KUNDENDIENST – USA: (+1) 812-246-7000.
Art.-Nr. 020003996 3/15
asseranschluss: 3-1-1-1-2-Verheiler
HINWEIS: SIRUPLEITUNGEN NICHT ABGEBILDET
8
7
6
1, 2, 3
ZAPFHÄHNE
KREISLÄUFE
3
Verteiler: Umschalten zwischen kohlensäurehaltigem und stillem Wasser.
1.
Kolben mit einem 5/32-Zoll-Inbusschlüssel um 180° drehen.
2.
Kolben nach oben ziehen, um stilles Wasser abzugeben.
3.
Kolben nach unten drücken, um kohlensäurehaltiges Wasser
abzugeben.
4.
Kolben zum Versperren um 180° zurück drehen.
2
3
5
4
3
1
4
4
5
6
1
1
1
Sirupleitungen
1
2
3
4
VARIETY-VENTIL AN 4
1 – WASSER (DURCH
2
1
KALTE PLATTE)
2 – SIRUP (LUFTTEMP.)
3 – SIRUP (LUFTTEMP.)
7, 8
4 – SIRUP (DURCH
KALTE PLATTE)
2
Trinkwasser
(Trinkwasserversorgung)
Trinkwasser
(von Pumpe zu
Karbonator)
5
6
7
8
KALTE PLATTE
