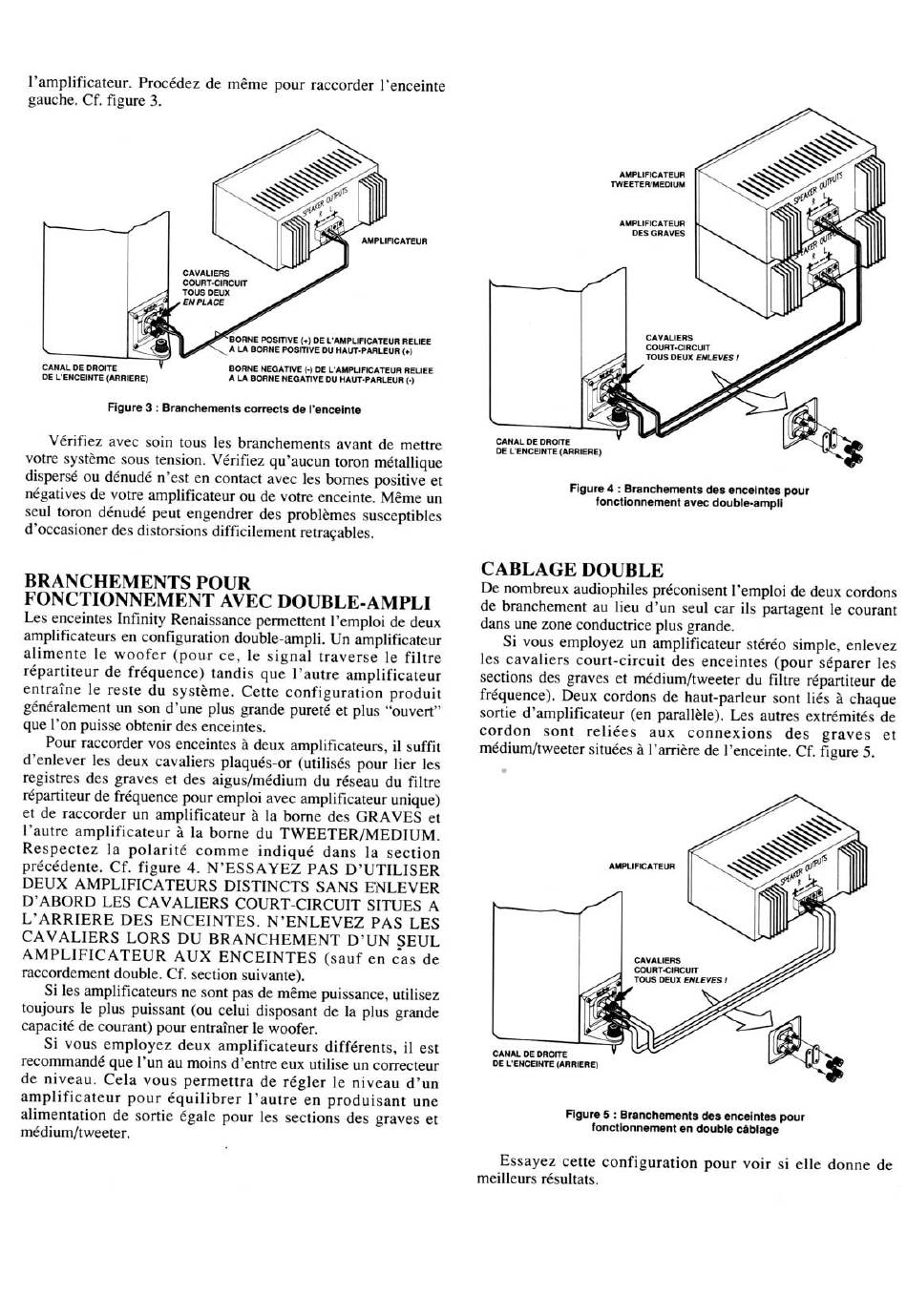

Infinity Renaissance Bedienungsanleitung Seite 12

I'amplificateur. Procédez de memepour raccorderl'enceinte
gauche. Cf. figure 3.
CAVALIERS
COURT-CIRCUIT
TOUS
EN PLACE
CANAL DE DROITE
DEL 'ENCEINTE (ARRIERE)
Figure 3 : Branchements corrects de I'enceinte
Vérifiez avec soin tous les branchements avant de mettre
votresysteme s oustension. V érifiezqu'aucun toronmétallique
é dispers oudénudé n'estencontact a vecIesbornes positive et
négativesde votre amplificateur ou de votre enceinte.Méme un
seultorondénudé peutengendrer desproblémes s usceptibles
d'occasioner desdistorsions difficilementretragables.
BRANCHEMENTS
FONCTIONNEMENT
Lesenceinte s InfinityRenaissance permettent I'emploi d edeux
amplificateurs en configuration double-ampli. U n amplificateur
alimente Ie woofer (pour ce, Ie signal traverse le filtre
répartiteurde fréquence)tandisque l'autre amplificateur
entraineIe restedu systeme. C ette configurationproduit
nt généraleme un sond'uneplusgrande pureté etplus"ouvert"
que I 'on puisse obtenir des enceintes.
Pourraccorder vosenceintes ä deuxamplificateurs, i l suffit
d'enleverIesdeuxcavaliers plaqués-or ( utiliséspourlier les
registres des graves et des aigus/médium du réseaudu filtre
répartiteu r defréquence p ouremploi a vec amplificateur unique)
et de raccorder un amplificateur å la borne des GRAVES et
l'autre amplificateur la borne du TWEETER/MEDIUM.
Respectez la polarité comme indiqué dans la section
précédente. Cf. figure 4. N'ESSAYEZ PAS D'UTILISER
DEUX AMPLIFICATEURS DISTINCTS SANS ENI-EVER
D'ABORD LES CAVALIERS COURT-CIRCUIT SITUES A
L'ARRIERE DES ENCEINTES. N'ENLEVEZ
CAVALIERSLORSDU BRANCHEMENT D'UN SEUL
AMPLIFICATEUR AUX ENCEINTES (sauf en cas de
raccordement d ouble. Cf. sectionsuivante).
Si lesamplificateurs nesontpasdememepuissance, utilisez
toujours le pluspuissant (ouceluidisposant dela plusgrande
capacité de courant) pour entrainer Ie woofer.
Si vous employez deux amplificateurs différents, il est
recommandé que I 'un au moins d 'entre eux utilise un correcteur
de niveau. Cela vous permettra de régler le niveau d'un
amplificateur pour équilibrer I 'autre en produisant une
alimentationdesortieégalepour les sections desgraveset
médium/tweeter.
AMPLIFICATEUR
DEUX
BORNE POSITIVE DE e AMPLIFICATEUR RELJEE
A LA BORNE posmvE OU HAUT.PARLEUR
BORNENEGATIVE DE L'AMPUFICATEURRELIEE
A LA BORNE NEGATIVE OU HAUT.PARLEUR
POUR
AVEC DOUBLE-AMPLI
CANAL DE DROITE
DE L'ENCEINTE(ARRIERE)
CABLAGE
De nombreux audiophiles préconisent I'emploidedeuxcordons
de branchement au lieu d'un seulcar ils partagent l e courant
dansunezoneconductriceplus grande.
Si vous employezun amplificateurstéréosimple,enlevez
les cavalierscourt-circuit desenceintes (pour séparerIes
sectionsdesgraveset médium/tweeter du filtre répartiteurde
fréquence). Deuxcordons de haut-parleur sontliés chaque
sortie d'amplificateur (en paralléle). Les autresextrémités de
cordon sont reliées aux connexions des graves et
médium/tweeter situées å I'arriére deI'enceinte. Cf.figure5.
PAS LES
CANAL OE DROITE
DE L'ENCEJNTE (ARRIERE)
Essayezcette configuration pour voir si elle donne de
meilleurs résultats.
AMPLIFICATEUR
TWEETER,'MEOIUM
AMPLIFICATEUR
DES GRAVES
CAVALIERS
COURT-CIRCUIT
TOUS DEUX ENLEVES
Figure 4 : Branchements des enceintes pour
fonctionnement avec double-ampli
DOUBLE
AMPLIFICATEUR
CAVALIERS
COURT-CIRCUIT
TOUS ENLEVES
Figure5 : Branchements desenceintespour
fonctionnement en double cåblage
