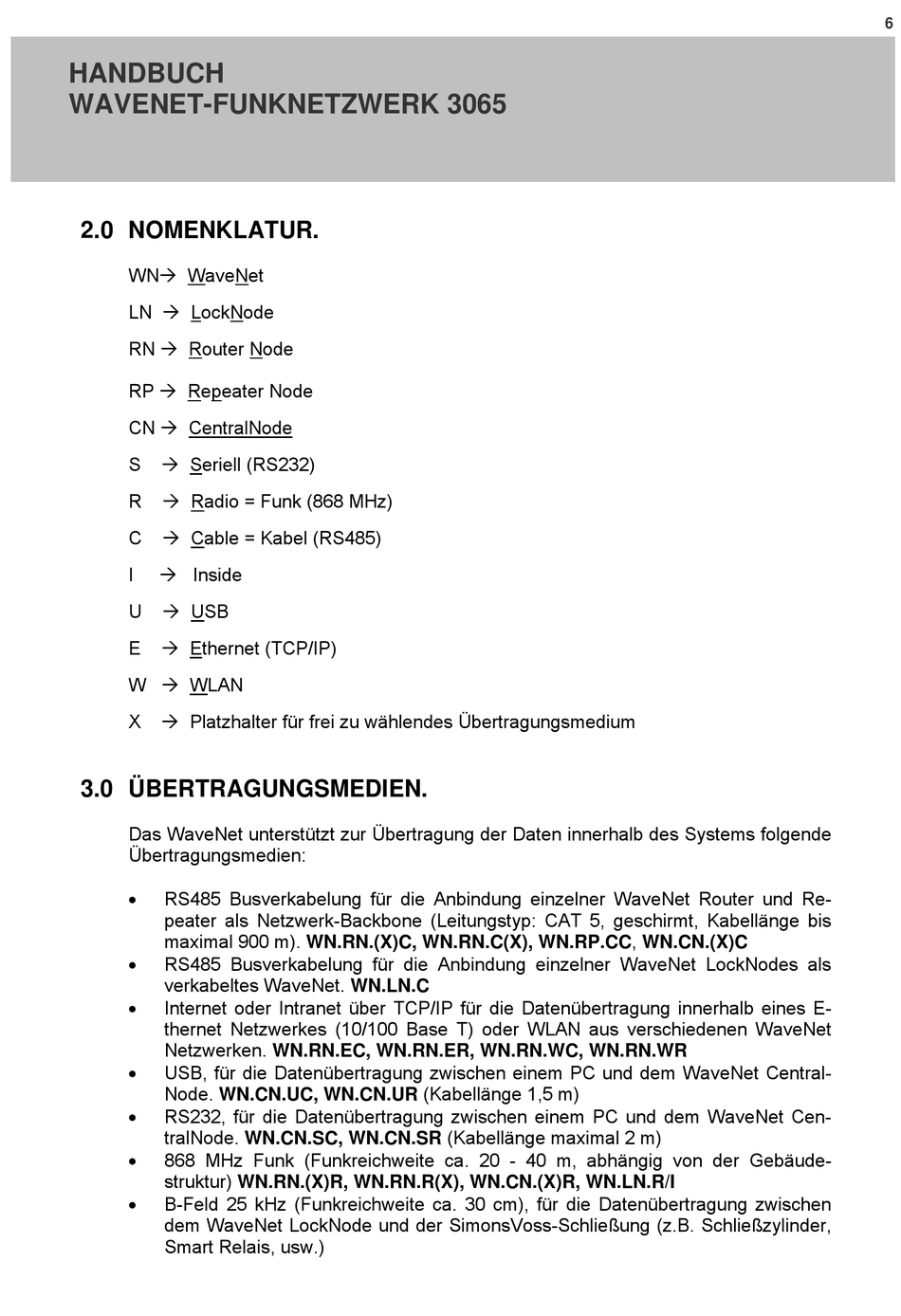

HANDBUCH
WAVENET-FUNKNETZWERK 3065
Seite 6

2.0 NOMENKLATUR.

WN WaveNet
LN  LockNode
RN  Router Node
RP  Repeater Node
CN  CentralNode
S  Seriell (RS232)
R  Radio = Funk (868 MHz)
C  Cable = Kabel (RS485)
I  Inside
U  USB
E  Ethernet (TCP/IP)
W  WLAN
X  Platzhalter für frei zu wählendes Übertragungsmedium
3.0 ÜBERTRAGUNGSMEDIEN.
Das WaveNet unterstützt zur Übertragung der Daten innerhalb des Systems folgende
Übertragungsmedien:

RS485 Busverkabelung für die Anbindung einzelner WaveNet Router und Re-
peater als Netzwerk-Backbone (Leitungstyp: CAT 5, geschirmt, Kabellänge bis
maximal 900 m). WN.RN.(X)C, WN.RN.C(X), WN.RP.CC, WN.CN.(X)C

RS485 Busverkabelung für die Anbindung einzelner WaveNet LockNodes als
verkabeltes WaveNet. WN.LN.C

Internet oder Intranet über TCP/IP für die Datenübertragung innerhalb eines E-
thernet Netzwerkes (10/100 Base T) oder WLAN aus verschiedenen WaveNet
Netzwerken. WN.RN.EC, WN.RN.ER, WN.RN.WC, WN.RN.WR

USB, für die Datenübertragung zwischen einem PC und dem WaveNet Central-
Node. WN.CN.UC, WN.CN.UR (Kabellänge 1,5 m)

RS232, für die Datenübertragung zwischen einem PC und dem WaveNet Cen-
tralNode. WN.CN.SC, WN.CN.SR (Kabellänge maximal 2 m)

868 MHz Funk (Funkreichweite ca. 20 - 40 m, abhängig von der Gebäude-
struktur) WN.RN.(X)R, WN.RN.R(X), WN.CN.(X)R, WN.LN.R/I

B-Feld 25 kHz (Funkreichweite ca. 30 cm), für die Datenübertragung zwischen
dem WaveNet LockNode und der SimonsVoss-Schließung (z.B. Schließzylinder,
Smart Relais, usw.)
