HANDBUCH
WAVENET-FUNKNETZWERK 3065
Seite 23
7.13
Vernetzung SmartRelais G2
Das SmartRelais G2.W ist mit einem WN.LN.I.SREL.G2 vernetzbar.
Der LockNode wird (auch nachträglich möglich) auf die Platine des SmartRelais G2
gesteckt. Unterhalb der horizontal ausgerichteten Antenne des SmartRelais befindet
sich ein Stecker, welcher mit dem Gehäuseteil vom WN.LN.I.SREL.G2 verbunden
werden muss. Legen Sie dazu das Gehäuseteil passend zur Geometrie der SmartRe-
lais Platine ein. Durch vorsichtiges Drücken können nun beide Platinen miteinander
verbunden werden. Keine Bauteile auf der Platine direkt berühren. Vor Montage si-
cherstellen, dass keine elektrostatische Aufladung vorhanden ist, z.B. durch berühren
einer Heizung. Die Energieversorgung für den LockNode wird vom SmartRelais G2
zur Verfügung gestellt bzw. vom angeschlossenen Netzteil – keine Schaltnetzteile
verwenden! Batteriebetrieb mit SREL.BAT ist nicht zugelassen! Technische Werte
wie WN.LN.I.
TOP

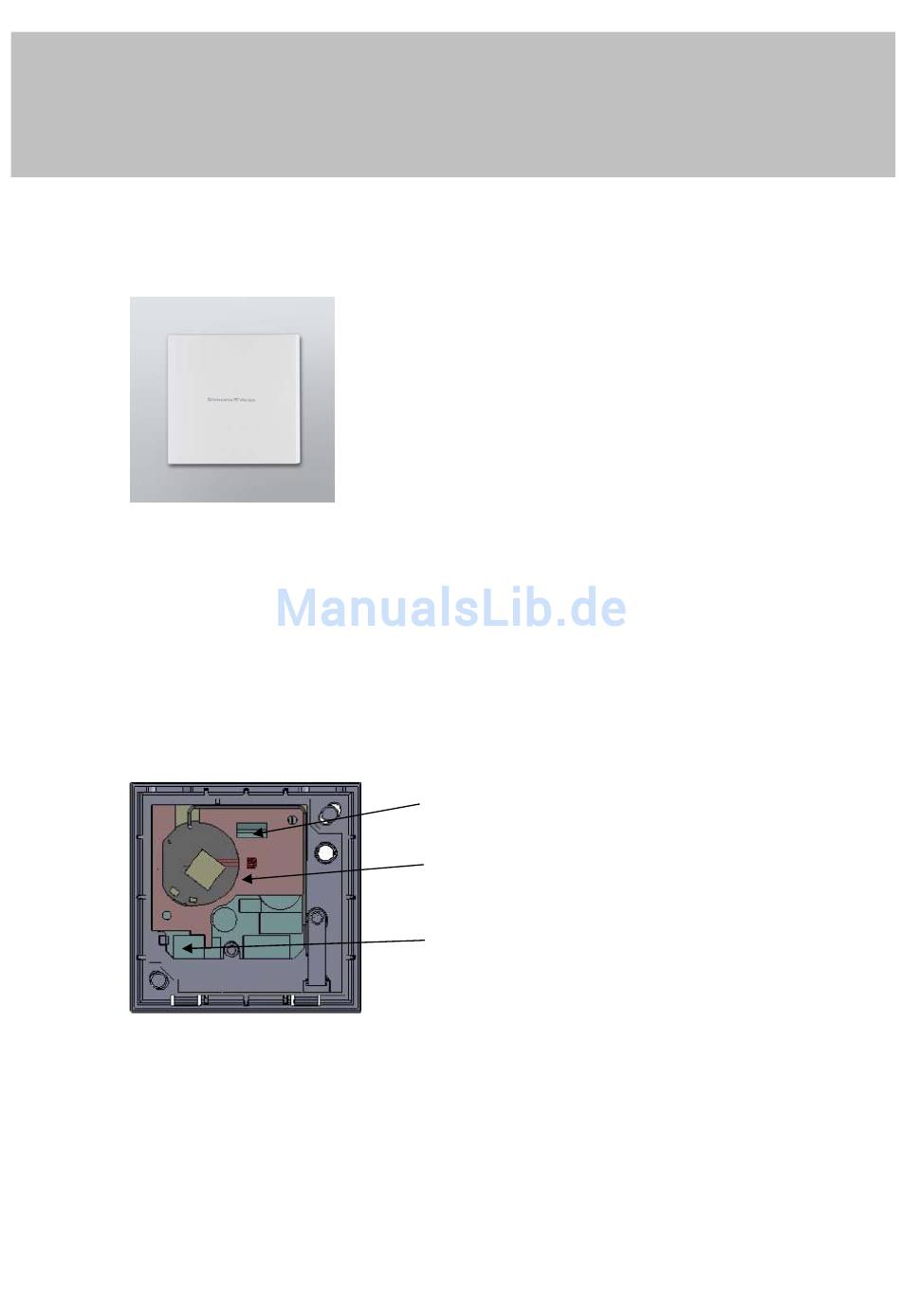

Stecker zur Verbindung von
SREL und LockNode
WN.LN.I.SREL.G2 mit
Gehäuseteil
Anschlußklemme für
Energieversorgung
23
