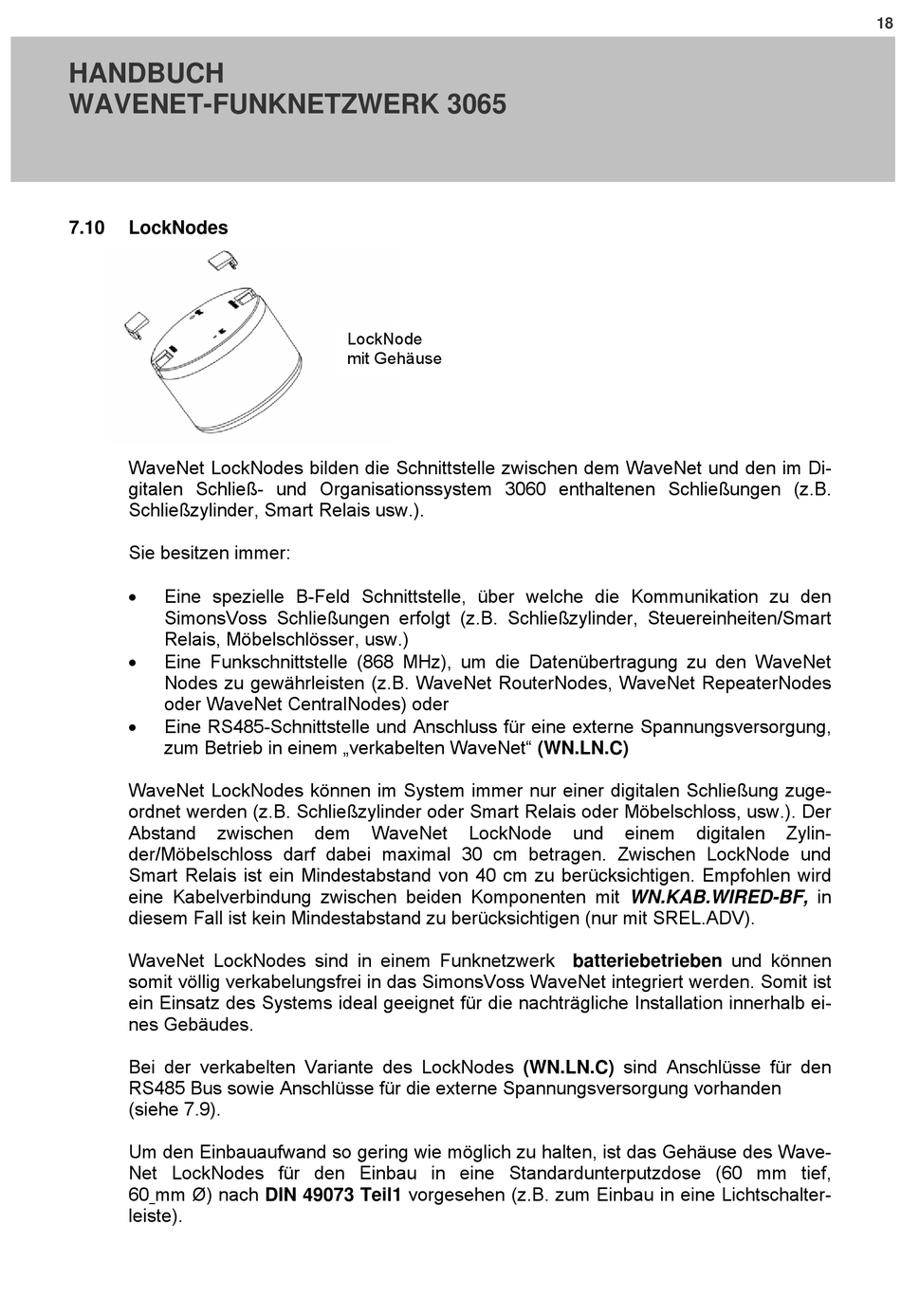

HANDBUCH
WAVENET-FUNKNETZWERK 3065
Seite 18
7.10

LockNodes

WaveNet LockNodes bilden die Schnittstelle zwischen dem WaveNet und den im Di-
gitalen Schließ- und Organisationssystem 3060 enthaltenen Schließungen (z.B.
Schließzylinder, Smart Relais usw.).
Sie besitzen immer:

Eine spezielle B-Feld Schnittstelle, über welche die Kommunikation zu den
SimonsVoss Schließungen erfolgt (z.B. Schließzylinder, Steuereinheiten/Smart
Relais, Möbelschlösser, usw.)

Eine Funkschnittstelle (868 MHz), um die Datenübertragung zu den WaveNet
Nodes zu gewährleisten (z.B. WaveNet RouterNodes, WaveNet RepeaterNodes
oder WaveNet CentralNodes) oder

Eine RS485-Schnittstelle und Anschluss für eine externe Spannungsversorgung,
zum Betrieb in einem „verkabelten WaveNet" (WN.LN.C)
WaveNet LockNodes können im System immer nur einer digitalen Schließung zuge-
ordnet werden (z.B. Schließzylinder oder Smart Relais oder Möbelschloss, usw.). Der
Abstand zwischen
der/Möbelschloss darf dabei maximal 30 cm betragen. Zwischen LockNode und
Smart Relais ist ein Mindestabstand von 40 cm zu berücksichtigen. Empfohlen wird
eine Kabelverbindung zwischen beiden Komponenten mit WN.KAB.WIRED-BF, in
diesem Fall ist kein Mindestabstand zu berücksichtigen (nur mit SREL.ADV).
WaveNet LockNodes sind in einem Funknetzwerk batteriebetrieben und können
somit völlig verkabelungsfrei in das SimonsVoss WaveNet integriert werden. Somit ist
ein Einsatz des Systems ideal geeignet für die nachträgliche Installation innerhalb ei-
nes Gebäudes.
Bei der verkabelten Variante des LockNodes (WN.LN.C) sind Anschlüsse für den
RS485 Bus sowie Anschlüsse für die externe Spannungsversorgung vorhanden
(siehe 7.9).
Um den Einbauaufwand so gering wie möglich zu halten, ist das Gehäuse des Wave-
Net LockNodes für den Einbau in eine Standardunterputzdose (60 mm tief,
60 mm Ø) nach DIN 49073 Teil1 vorgesehen (z.B. zum Einbau in eine Lichtschalter-
leiste).
LockNode
mit Gehäuse
dem WaveNet LockNode und einem digitalen
18
Zylin-
