HANDBUCH
WAVENET-FUNKNETZWERK 3065
Seite 22

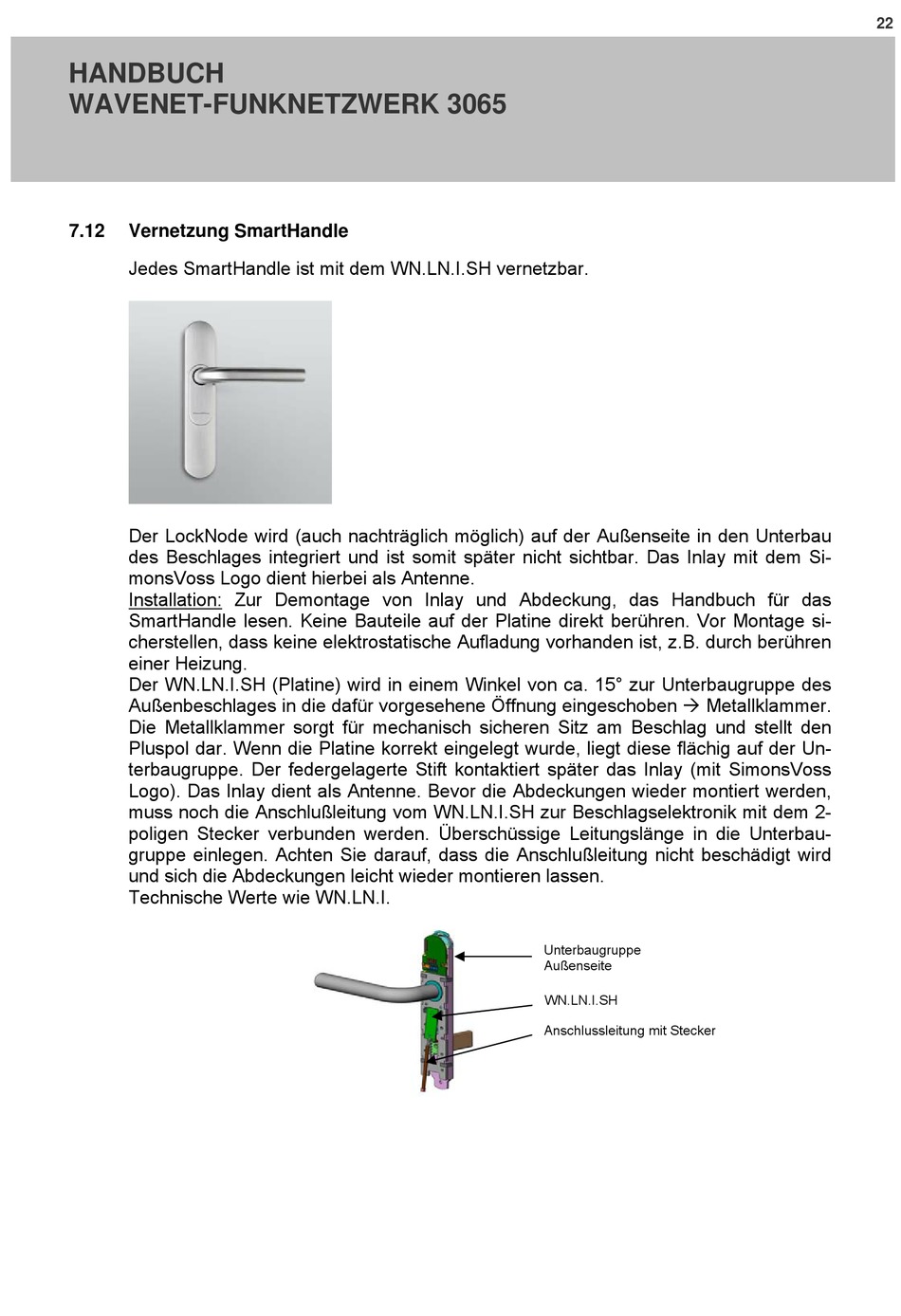

7.12
Vernetzung SmartHandle
Jedes SmartHandle ist mit dem WN.LN.I.SH vernetzbar.
Der LockNode wird (auch nachträglich möglich) auf der Außenseite in den Unterbau
des Beschlages integriert und ist somit später nicht sichtbar. Das Inlay mit dem Si-
monsVoss Logo dient hierbei als Antenne.
Installation: Zur Demontage von Inlay und Abdeckung, das Handbuch für das
SmartHandle lesen. Keine Bauteile auf der Platine direkt berühren. Vor Montage si-
cherstellen, dass keine elektrostatische Aufladung vorhanden ist, z.B. durch berühren
einer Heizung.
Der WN.LN.I.SH (Platine) wird in einem Winkel von ca. 15° zur Unterbaugruppe des
Außenbeschlages in die dafür vorgesehene Öffnung eingeschoben Metallklammer.
Die Metallklammer sorgt für mechanisch sicheren Sitz am Beschlag und stellt den
Pluspol dar. Wenn die Platine korrekt eingelegt wurde, liegt diese flächig auf der Un-
terbaugruppe. Der federgelagerte Stift kontaktiert später das Inlay (mit SimonsVoss
Logo). Das Inlay dient als Antenne. Bevor die Abdeckungen wieder montiert werden,
muss noch die Anschlußleitung vom WN.LN.I.SH zur Beschlagselektronik mit dem 2-
poligen Stecker verbunden werden. Überschüssige Leitungslänge in die Unterbau-
gruppe einlegen. Achten Sie darauf, dass die Anschlußleitung nicht beschädigt wird
und sich die Abdeckungen leicht wieder montieren lassen.
Technische Werte wie WN.LN.I.
Unterbaugruppe
Außenseite
WN.LN.I.SH
Anschlussleitung mit Stecker
22
