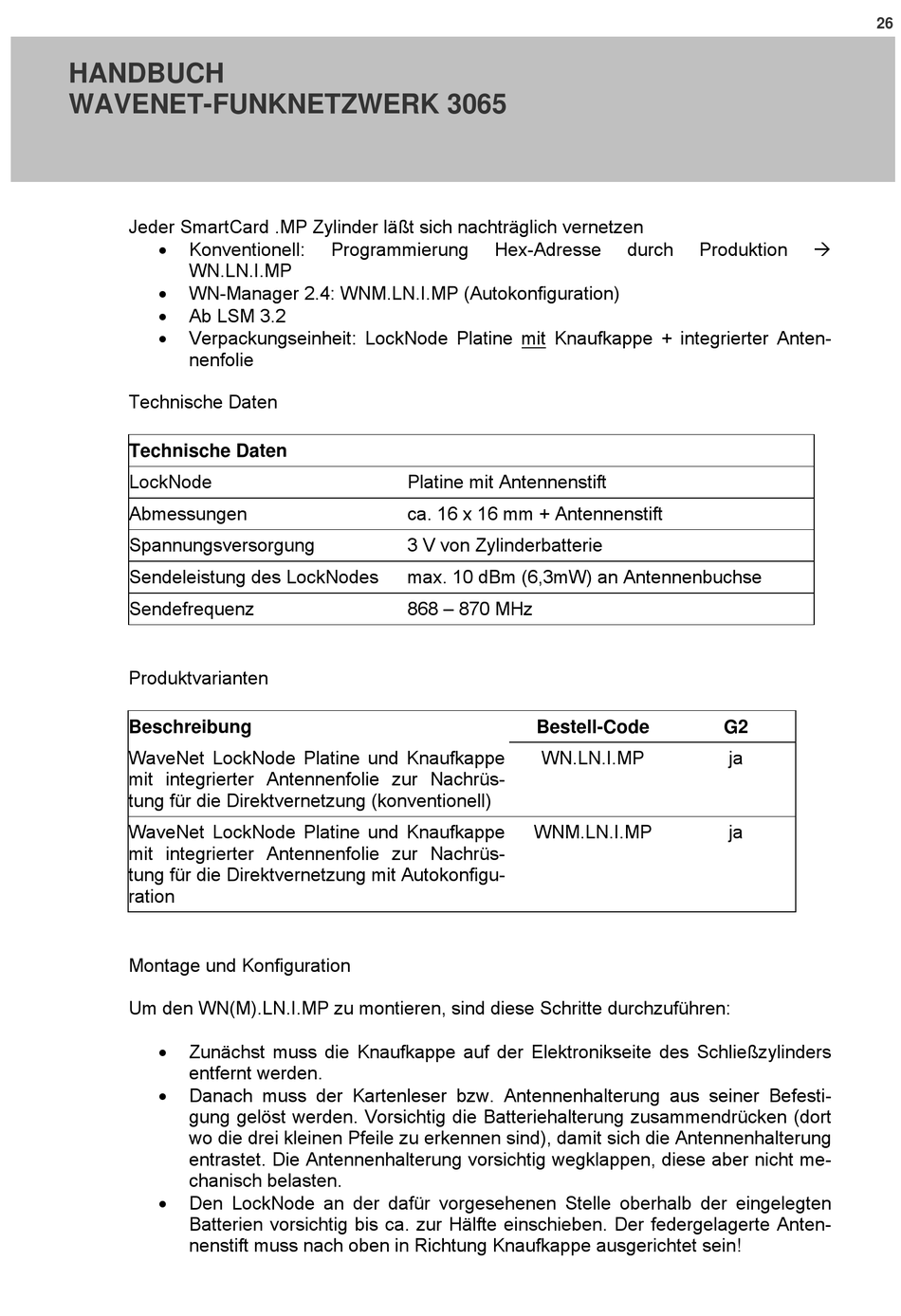

HANDBUCH
WAVENET-FUNKNETZWERK 3065
Seite 26
Jeder SmartCard .MP Zylinder läßt sich nachträglich vernetzen
Konventionell:
WN.LN.I.MP
WN-Manager 2.4: WNM.LN.I.MP (Autokonfiguration)
Ab LSM 3.2
Verpackungseinheit: LockNode Platine mit Knaufkappe + integrierter Anten-
nenfolie
Technische Daten
Technische Daten
LockNode
Abmessungen
Spannungsversorgung
Sendeleistung des LockNodes
Sendefrequenz
Produktvarianten
Beschreibung
WaveNet LockNode Platine und Knaufkappe
mit integrierter Antennenfolie zur Nachrüs-
tung für die Direktvernetzung (konventionell)
WaveNet LockNode Platine und Knaufkappe
mit integrierter Antennenfolie zur Nachrüs-
tung für die Direktvernetzung mit Autokonfigu-
ration
Montage und Konfiguration
Um den WN(M).LN.I.MP zu montieren, sind diese Schritte durchzuführen:
Zunächst muss die Knaufkappe auf der Elektronikseite des Schließzylinders
entfernt werden.
Danach muss der Kartenleser bzw. Antennenhalterung aus seiner Befesti-
gung gelöst werden. Vorsichtig die Batteriehalterung zusammendrücken (dort
wo die drei kleinen Pfeile zu erkennen sind), damit sich die Antennenhalterung
entrastet. Die Antennenhalterung vorsichtig wegklappen, diese aber nicht me-
chanisch belasten.
Den LockNode an der dafür vorgesehenen Stelle oberhalb der eingelegten
Batterien vorsichtig bis ca. zur Hälfte einschieben. Der federgelagerte Anten-
nenstift muss nach oben in Richtung Knaufkappe ausgerichtet sein!
Programmierung
Hex-Adresse
Platine mit Antennenstift
ca. 16 x 16 mm + Antennenstift
3 V von Zylinderbatterie
max. 10 dBm (6,3mW) an Antennenbuchse
868 – 870 MHz
durch
Produktion
Bestell-Code
WN.LN.I.MP
WNM.LN.I.MP
26
G2
ja
ja
