Widerstandsschweißgerät MULTISPOT MI-100control T
Betrieb

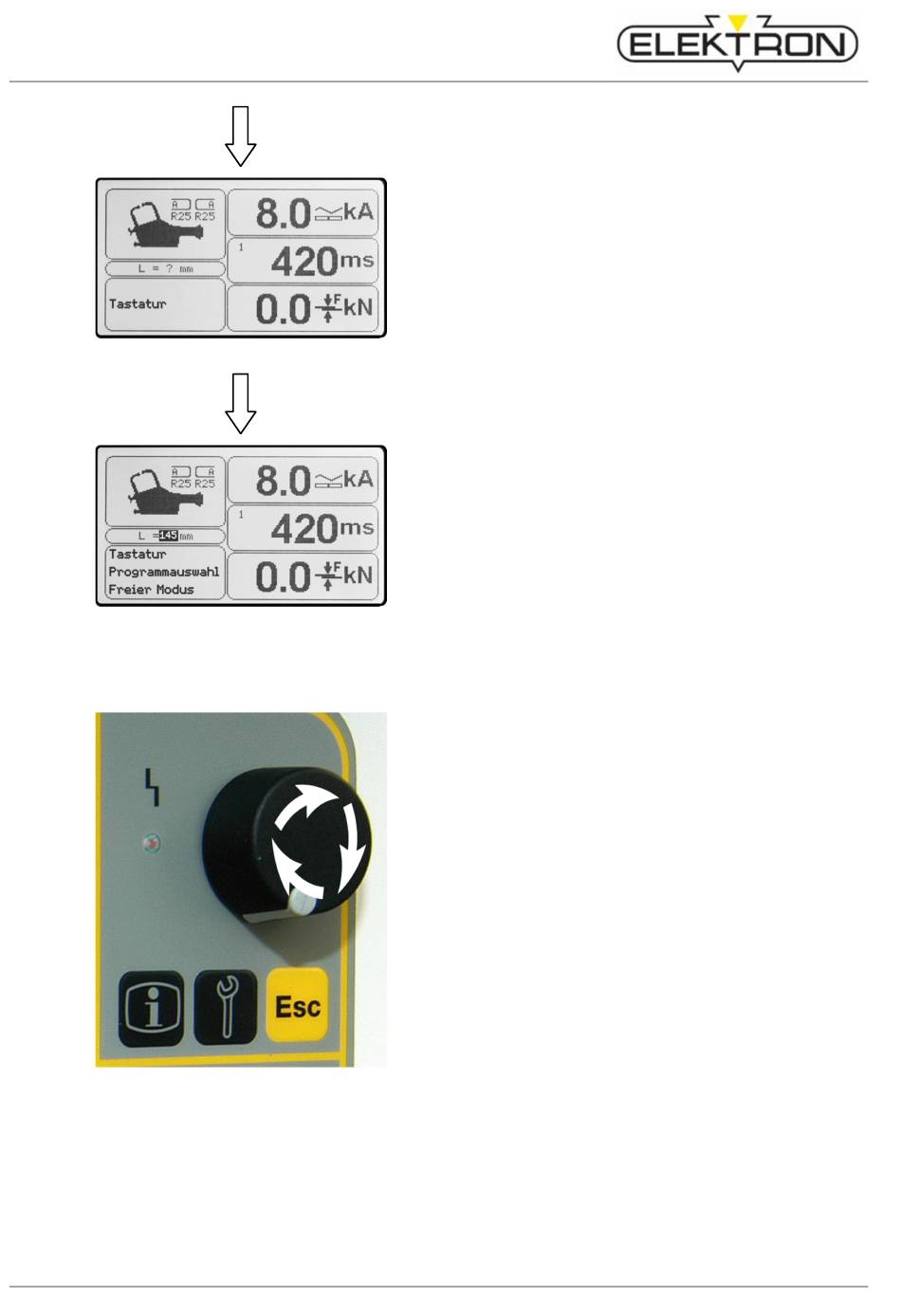

Abb. 60: Anzeige nach Quittierung
Abb. 61: korrekte Anzeige der Elektrodenlänge
6.4.4
Manuelle Werkzeugauswahl
Abb. 62: Kontrollknopf
50
Die Elektrodenlänge erscheint im Display mit Fragezeichen
und die Elektrodenkraft mit „0.0" (Abb. 60).
Um die Elektrodenlänge manuell einzustellen:
1. Kontrollknopf drücken, um in den Eingabemodus zu
gelangen.
2. Durch Drehen des Kontrollknopfs die Elektrodenlänge
wählen.
3. Zum Bestätigen Kontrollknopf drücken.
Die Elektrodenlänge erscheint auf dem Display (Abb. 61).
Im Notfall oder für Service-Zwecke ist es möglich, die
automatische Werkzeugerkennung auszuschalten und das
angeschlossene Werkzeug im Bedienpanel von Hand
anzuwählen.
Hierzu wie folgt vorgehen:
1. Gerät ausschalten.
2. Werkzeug am Gerät anschließen.
3. Beim Einschalten des Geräts den Auslösetaster des
Werkzeugs drücken. Im Werkzeug-Feld auf dem Display
erscheint ein Fragezeichen.
4. Kontrollknopf einmal drücken.
5. Durch Drehen des Kontrollknopfs das Werkzeugfeld
anwählen. Das Feld ist nun schwarz unterlegt.
6. Kontrollknopf drücken.
7. Über den Kontrollknopf das gewünschte Werkzeug
wählen und bestätigen.
Ein Reset erfolgt beim Wechseln des Werkzeuges oder durch
Ausschalten des Schweißgeräts.
