Widerstandsschweißgerät MULTISPOT MI-100control T
Betrieb
Elektrodenarm aufklappen

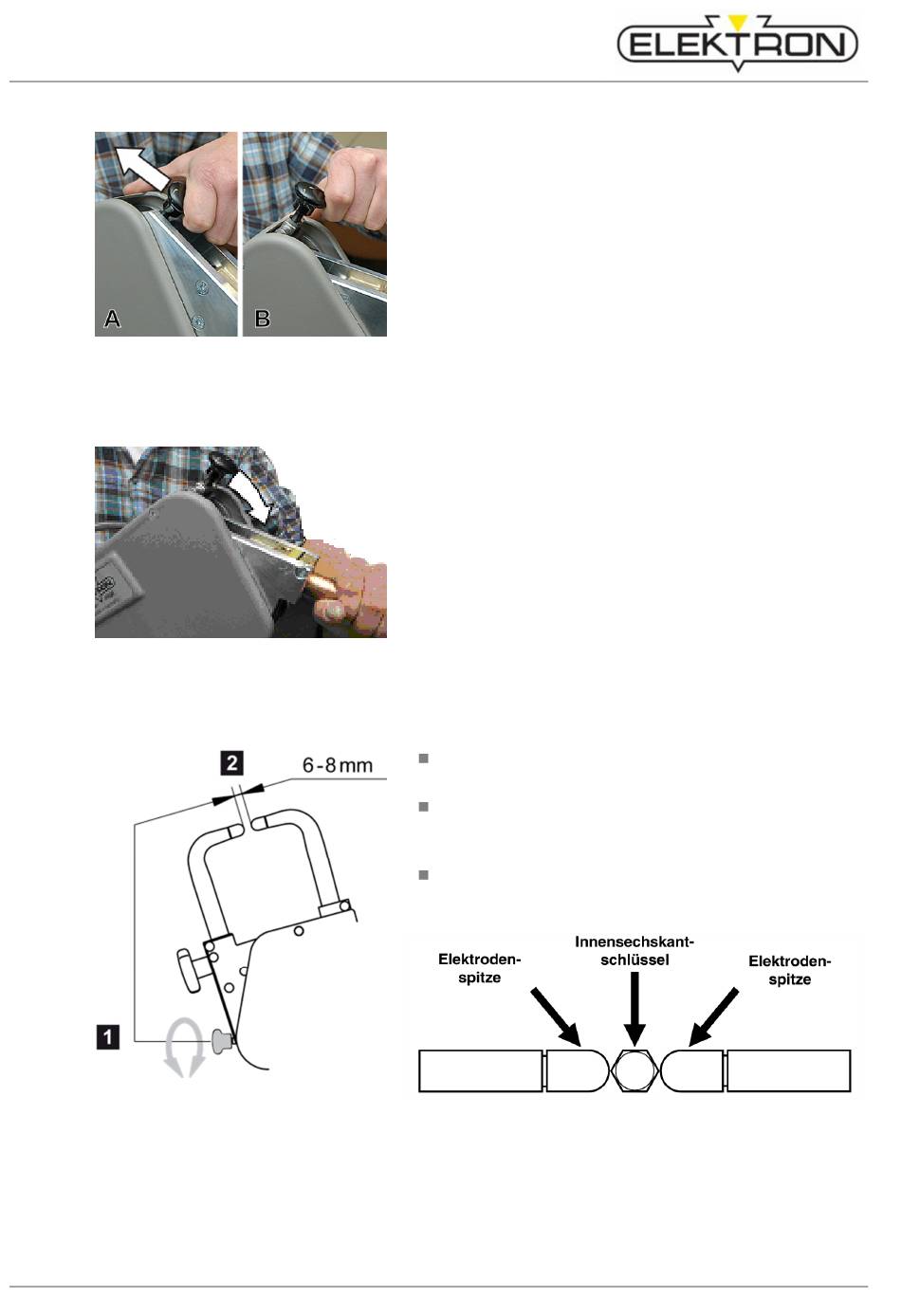

Abb. 29: Armarretierung lösen
Elektrodenarm schließen
Abb. 30: Arm einrasten
Elektrodenabstand einstellen
Abb. 31: Elektrodenabstand einstellen
38
1. Elektrodenarmarretierung wie dargestellt aus der Stellung
„arretiert" (Abb. 29/A) in die Stellung „geöffnet"
(Abb. 29/B) bringen.
2. Elektrodenarm leicht in die Gegenrichtung drücken, bis
die Arretierung hör- und spürbar einrastet (Abb. 30).
Darauf achten, dass der Elektrodenabstand 6 – 8 mm
beträgt.
Elektrodenabstand nach den ersten
Punktschweißungen nochmals kontrollieren, ggf.
anpassen.
Mit einem Innensechskantschlüssel SW 5 den Abstand
zwischen den Elektrodenspitzen messen.
Abb. 32: Abstand zwischen Elektrodenspitzen messen
