4.3.2
An der Inverter-Steuereinheit

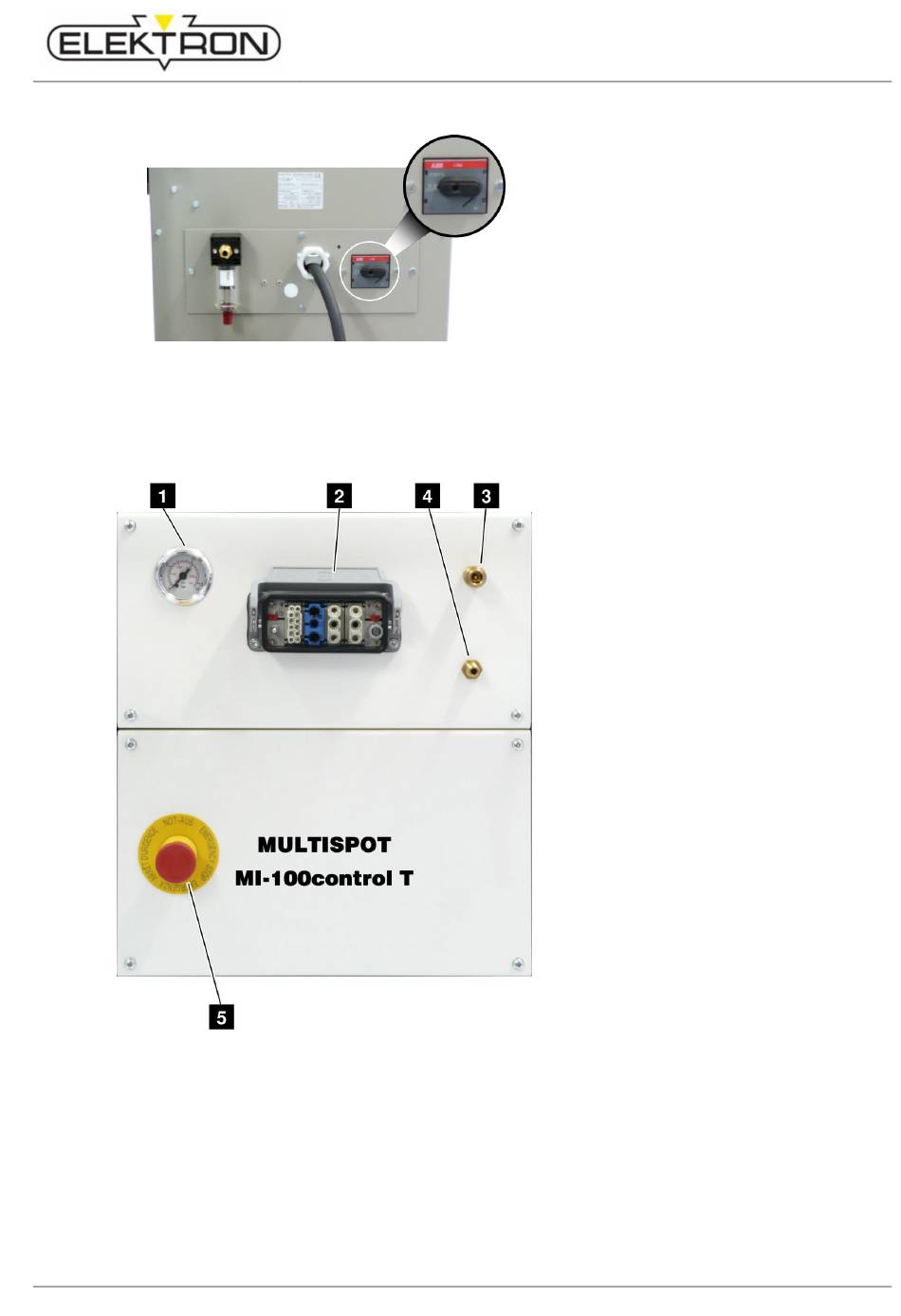

Abb. 13: Netzschalter (in „AUS"-Stellung)
4.4
Anschlüsse
4.4.1
Vorderseitige Anschlüsse
Abb. 14: vorderseitige Anschlüsse
Widerstandsschweißgerät MULTISPOT MI-100control T
Der Netzschalter (Abb. 13) dient dazu, die
Versorgungsspannung für das Gerät ein- bzw.
auszuschalten.
1
Manometer
zur Anzeige des Eingangsdrucks
2
Zentralanschluss
für Schweißstrom, Druckluft und
Steuerspannung der Schweißzange
3
Kühlmittelvorlauf
4
Kühlmittelrücklauf
5
Not-Aus-Schlagtaster
zum Stillsetzen des Geräts
Aufbau und Funktion
27
