Widerstandsschweißgerät MULTISPOT MI-100control T
Installation
5.6
Pneumatik anschließen

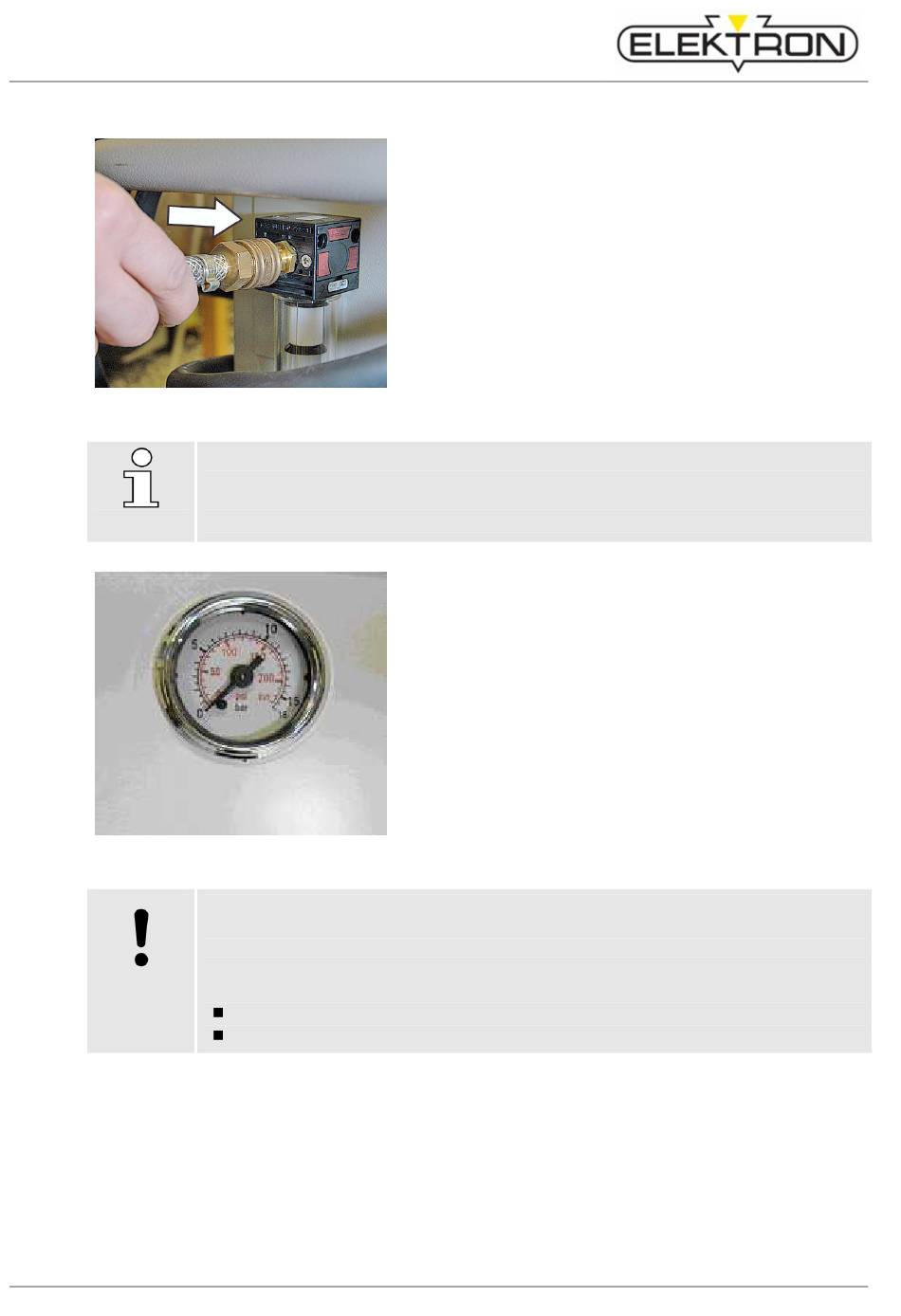

Abb. 22: Anschluss Pneumatik
Abb. 23: Manometer und Druckeinstellung
34
HINWEIS!
6 bar Eingangsluftdruck entsprechen einer Elektrodenanpresskraft von 350 daN.
Die Elektrodenanpresskraft wird automatisch durch Regelung des Zylinderluftdrucks
eingestellt.
VORSICHT!
Gefahr von Sachschäden bei zu hohem / niedrigem Druckluftdruck!
Zu geringer Luftdruck vermindert den Elektrodenandruck und führt zu verstärktem
Elektrodenverschleiß. Zu hoher Luftdruck kann zu Beschädigung der Punktzange
führen.
Deshalb:
Versorgungsdruck vor Inbetriebnahme am Manometer kontrollieren.
Versorgungsdruck im Bereich 6 – 10 bar halten.
1. Druckluftleitung des Betreiber-Druckluftnetzes am Gerät
durch Aufstecken anschließen (Abb. 22).
2. Druckluftleitung betreiberseitig mit ca. 6 – 10 bar
Eingangsluftdruck beaufschlagen.
3. Versorgungsdruck am Manometer (Abb. 23) kontrollieren.
