8 Onkruidverwijderaar in elkaar zetten
8 Onkruidverwijderaar in elk‐
aar zetten

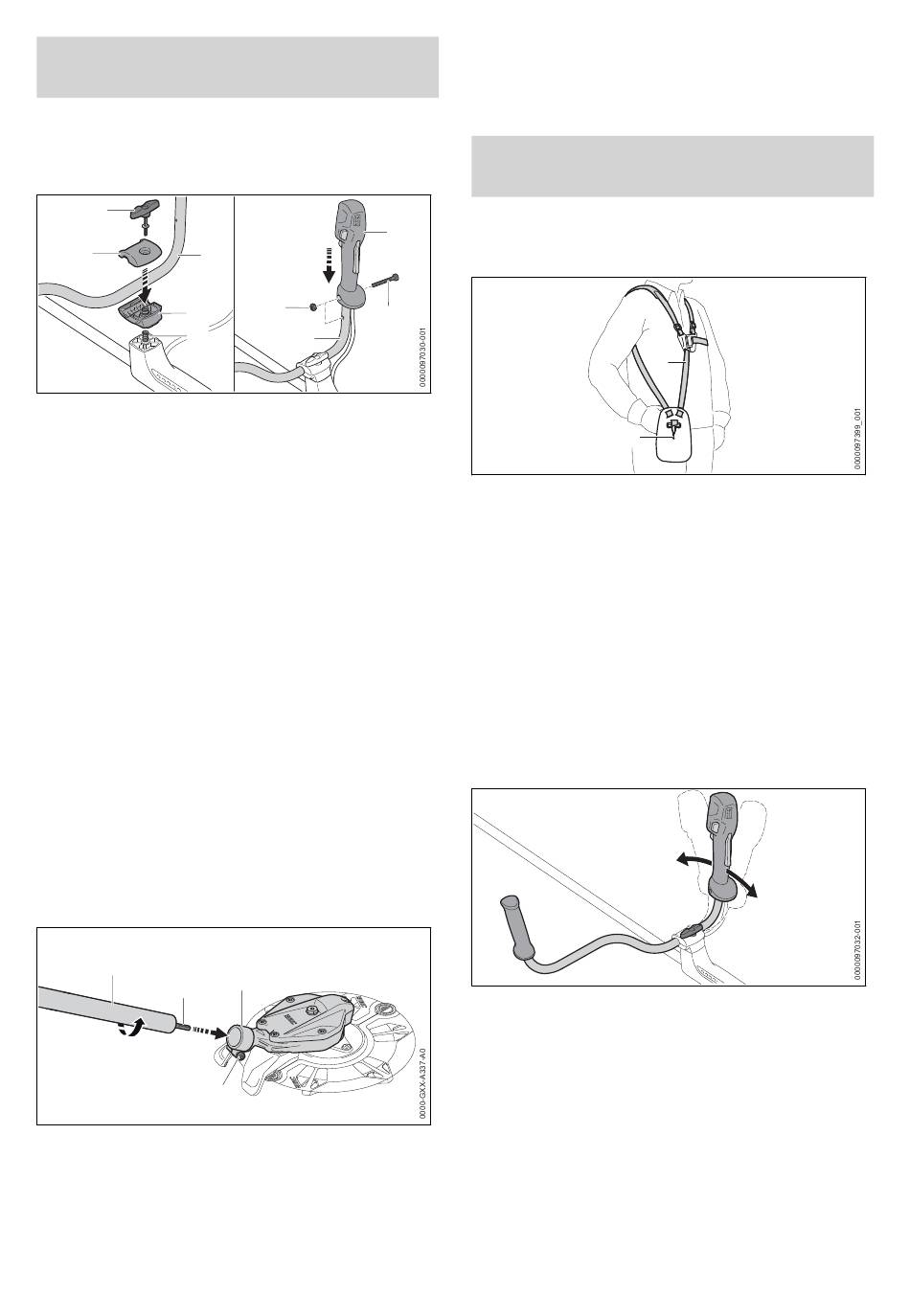

8.1 Dubbele handgreep monteren
► Onkruidverwijderaar uitschakelen en de accu
eruit halen.
1
2
3
4
5
► Knevelbout (1) losdraaien.
► Klembeugels (2 en 4) verwijderen.
► Draagbeugel (3) in de onderste klembeu‐
gel (4) plaatsen.
► De bovenste klembeugel (2) aanbrengen.
► Breng de veer (5) van onderaf in de onderste
klembeugel (4) aan.
► Klembeugels (2 en 4) op de steel/maaiboom
aanbrengen en knevelbout (1) indraaien.
► Draagbeugel (3) naar boven kantelen.
► Knevelbout (1) aandraaien.
► Bout (6) losdraaien.
► Bedieningshandgreep (7) zo op de draagbeu‐
gel (3) plaatsen dat de boring van de bedie‐
ningshandgreep in lijn ligt met de boring van
de draagbeugel en dat de schakelhendel naar
de aandrijfkop is gericht.
► Moer (7) aanbrengen.
► Bout (6) aanbrengen en vastdraaien.
De dubbele handgreep hoeft niet opnieuw te
worden uitgebouwd.
8.2 Aandrijfkophuis monteren
1
2
► Schroef (4) losdraaien.
► Steel (1) in het aandrijfkophuis (3) schuiven en
zolang draaien tot de aandrijfas (2) vastklikt.
► Bout (4) voorzichtig aandraaien.
► Aandrijfkophuis (3) zo uitlijnen dat het naar
boven is gericht.
0458-845-9602-A
7
6
3
3
4
► Bout (4) vastdraaien.
Het aandrijfkophuis hoeft niet opnieuw te worden
gedemonteerd.
9 Onkruidverwijderaar voor
de gebruiker instellen
9.1 Dubbele schouderriem omdoen
8
en instellen
► Breng de dubbele schouderriem (1) aan.
► Stel de dubbele schouderriem (1) dusdanig in
dat de karabijnhaak (2) ongeveer een hand‐
breedte onder de rechterheup ligt.
9.2 Dubbele handgreep afstellen
De dubbele handgreep kan, afhankelijk van de
lichaamslengte van de gebruiker, in verschil‐
lende standen worden afgesteld.
► Onkruidverwijderaar uitschakelen en de accu
eruit halen.
► De onkruidverwijderaar in de ophangstrip in de
karabijnhaak van het draagsysteem haken.
► Knevelbout (1) losdraaien.
► Dubbele handgreep (2) in de gewenste stand
kantelen.
► Knevelbout (1) vastdraaien.
9.3 Onkruidverwijderaar uitbalan‐
ceren
De accu heeft effect op de balans van de
onkruidverwijderaar. De onkruidverwijderaar
moet met geplaatste accu worden uitgebalan‐
ceerd.
► Onkruidverwijderaar uitschakelen.
Nederlands
1
2
2
1
