InstallationundVerkabelung
Der Schalter B dient zum Blockieren oder Entblocken der
des Gerätes zu vermeiden.
Der 4-20 mA-Stromausgang kann entweder als Quelle oder als Senke angeschlossen werden.
+
-
4-20 mA-
Eingang
I
(externes
Instrument)
1 2 3 4

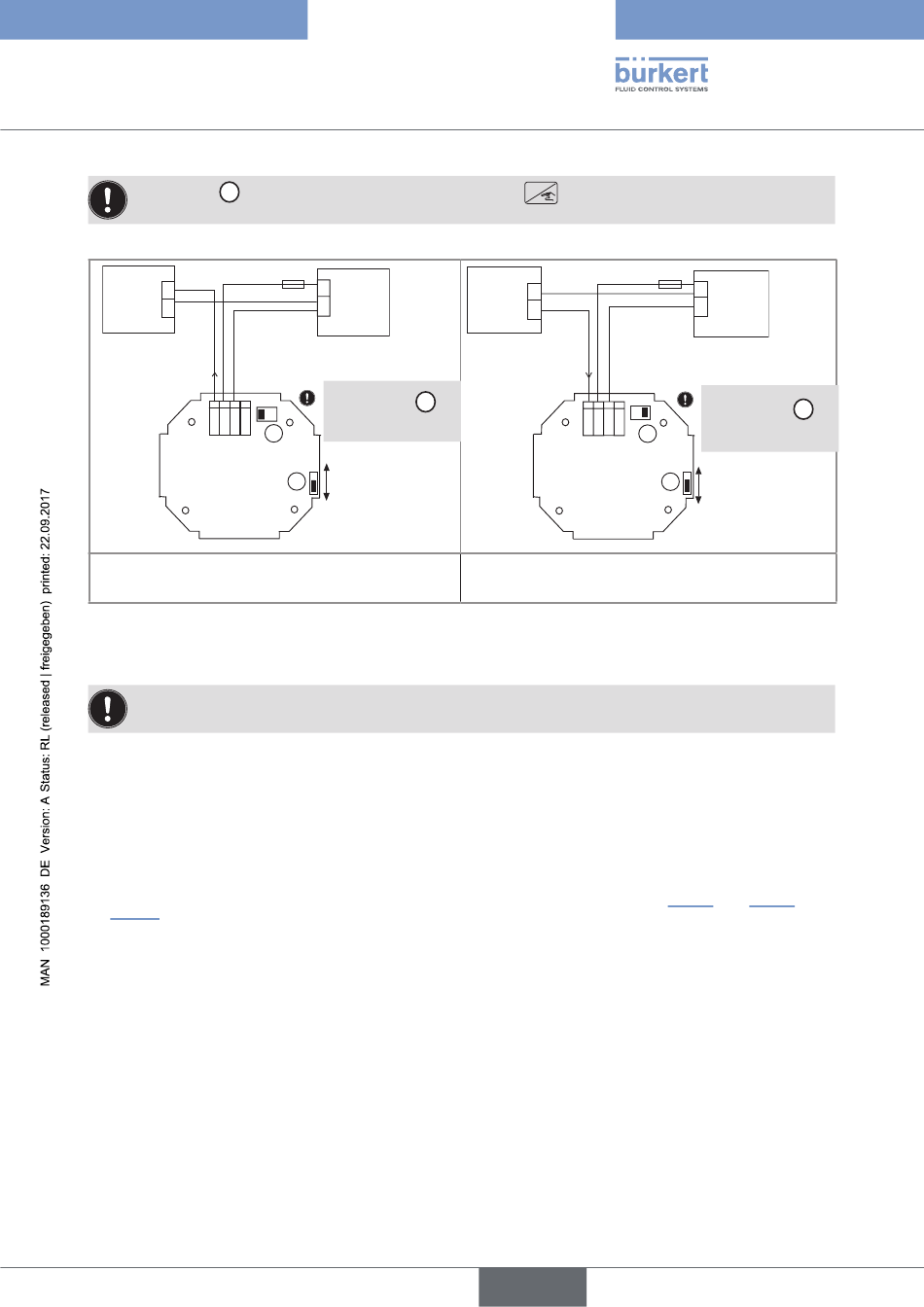

Bild 12:
Verkabelung des 4-20 mA-Stromausgangs
als Quelle
7.4.3.
Verkabelungeiner12-30VDc-Versionmitrelaisundmit
Kabelverschraubungen
Den mitgelieferten Stopfen in die nicht verwendete Kabelverschraubung stecken, um die Dichtheit des
Gerätes zu gewährleisten.
→
Die Schraube der Klappe aufdrehen.
→
Die Klappe öffnen.
→
Die 4 Schrauben des Gehäusedeckels lösen.
→
Den Deckel absetzen.
→
Die Kabelveschraubungen aufschrauben.
→
Das Kabel durch die Überwurfmutter dann durch die Kabelverschraubung führen und laut Bild 15 oder Bild 16 bzw.
Bild 17 verkabeln.
250 mA
+
-
12-30 V DC
Versorgungsspannung
Den Schalter A
nach Links stellen.
A
Blockieren
B
Entblocken
ENTER
-Taste, um die unerlaubte Konfiguration
+
-
4-20 mA-Eingang
(externes
I
Instrument)
1 2 3 4
Bild 13:
Verkabelung des 4-20 mA-Stromausgangs
als Senke
deutsch
250 mA
+
-
12-30 V DC
Versorgungsspannung
Den Schalter A
nach Rechts stellen.
A
Blockieren
B
Entblocken
21
