Technisches Handbuch
KNX Zeitschaltuhr [SCN-RTC20.02]
2.4 Aufbau & Bedienung

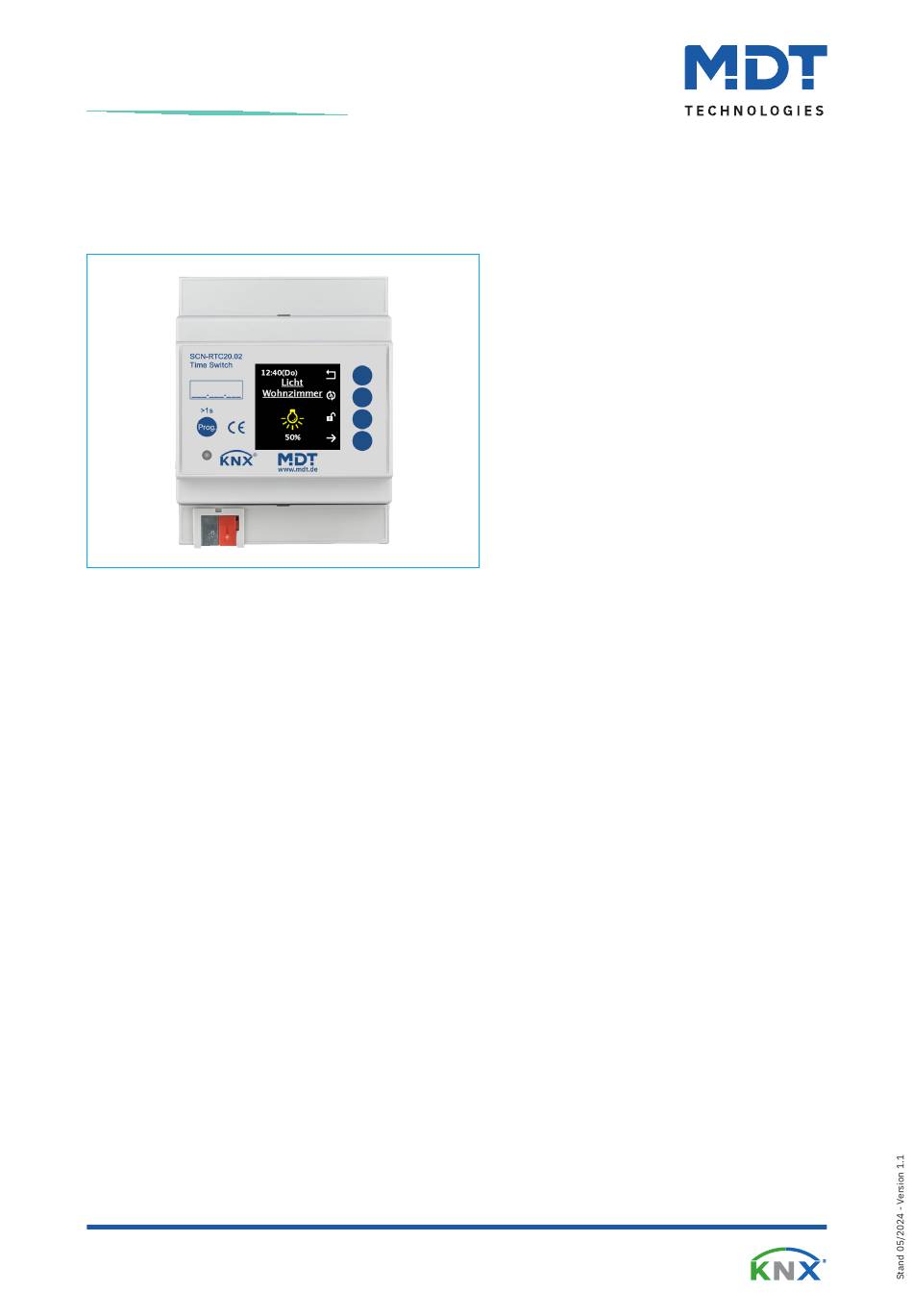

Das folgende Bild zeigt den Aufbau des Gerätes:
2
3
1
Abbildung 2: Aufbau & Bedienung
1 = KNX-Busanschlussklemme
3 = Programmier LED
5 = Bedientasten zur Navigation am Display
2.5 Inbetriebnahme
1. Verdrahtung des Gerätes nach Anschlussschema.
2. Schnittstelle an den Bus anschließen, z.B. MDT USB Interface.
3. Busspannung zuschalten.
4. Programmiertaste am Gerät drücken > 1 s (rote Programmier-LED leuchtet dauerhaft).
5. Physikalische Adresse in der ETS einstellen und programmieren (Programmier LED erlischt).
6. Einstellungen in Applikationsprogramm vornehmen und programmieren.
7. Wenn das Gerät betriebsbereit ist, kann die gewünschte Funktion geprüft werden (ist auch mit Hilfe der
ETS-Software möglich)
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon: +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
5
4
2 =
4 =
Programmiertaste
Farbdisplay
