MDT Technologies SCN-RTC20.02 Betriebsanleitung

Montage und Anschluss Zeitschaltuhr - Installation Time Switch
Technische Daten
Technical Data
Anzahl Kanäle
Number of channels
Schaltzeiten je Kanal
Cycle times each channel
Genauigkeit typ.
Accuracy typ.
Ganggenauigkeit
Power reserve
Spezifikation KNX Schnittstelle
Specification KNX interface
Verfügbare KNX Datenbanken
Available application software
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
KNX busconnection terminal
Versorgungsspannung
Power Supply
Leistungsaufnahme KNX Bus typ.
Power consumption KNX bus typ.
Umgebungstemperatur
Operation temperature range
Schutzart
Enclosure
Abmessungen REG (Teilungseinheiten)
Dimensions MDRC (Space Units)
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 0521
SCN-RTC20.02
20
8
< 5min/year
24 hours
TP-256
ETS 5
0,8mm Ø, solid core
KNX Bus
< 0,25W
0 bis + 45°C
IP 20
4TE
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
Betriebsanleitung Zeitschaltuhr
nur für autorisiertes Elektrofachpersonal
Operating Instructions Time Switch
for authorised electricans
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom -
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device only be carried out by authorised electricans. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for use in the EU and have the CE
mark. Use in USA and Canada is prohibited.

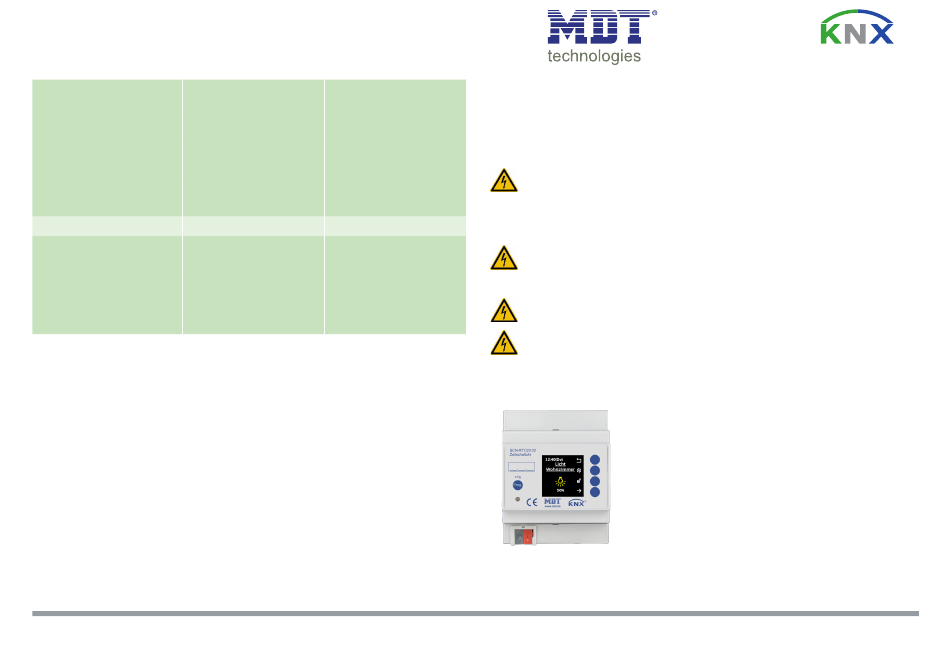

Anschlussklemmen, Bedien- und Anzeigeelemente Zeitschaltuhr
Terminals, Operating and Display Time Switch
SCN-RTC20.02
4
2
3
1

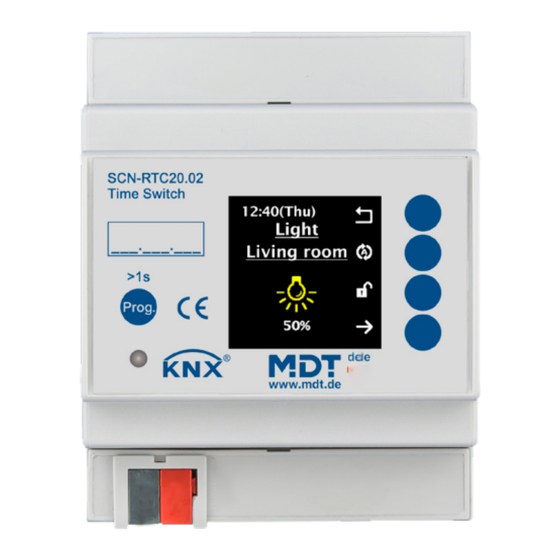

1 - Busanschlussklemme 3 - Rote Programmier LED
- KNX busconnection terminal - Red programming LED
2 - Programmiertaster 4 - Bedientasten
- Programming key - Operating buttons
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
