MDT Technologies SCN-RTC20.02 Technisches Handbuch Seite 48

Technisches Handbuch
KNX Zeitschaltuhr [SCN-RTC20.02]

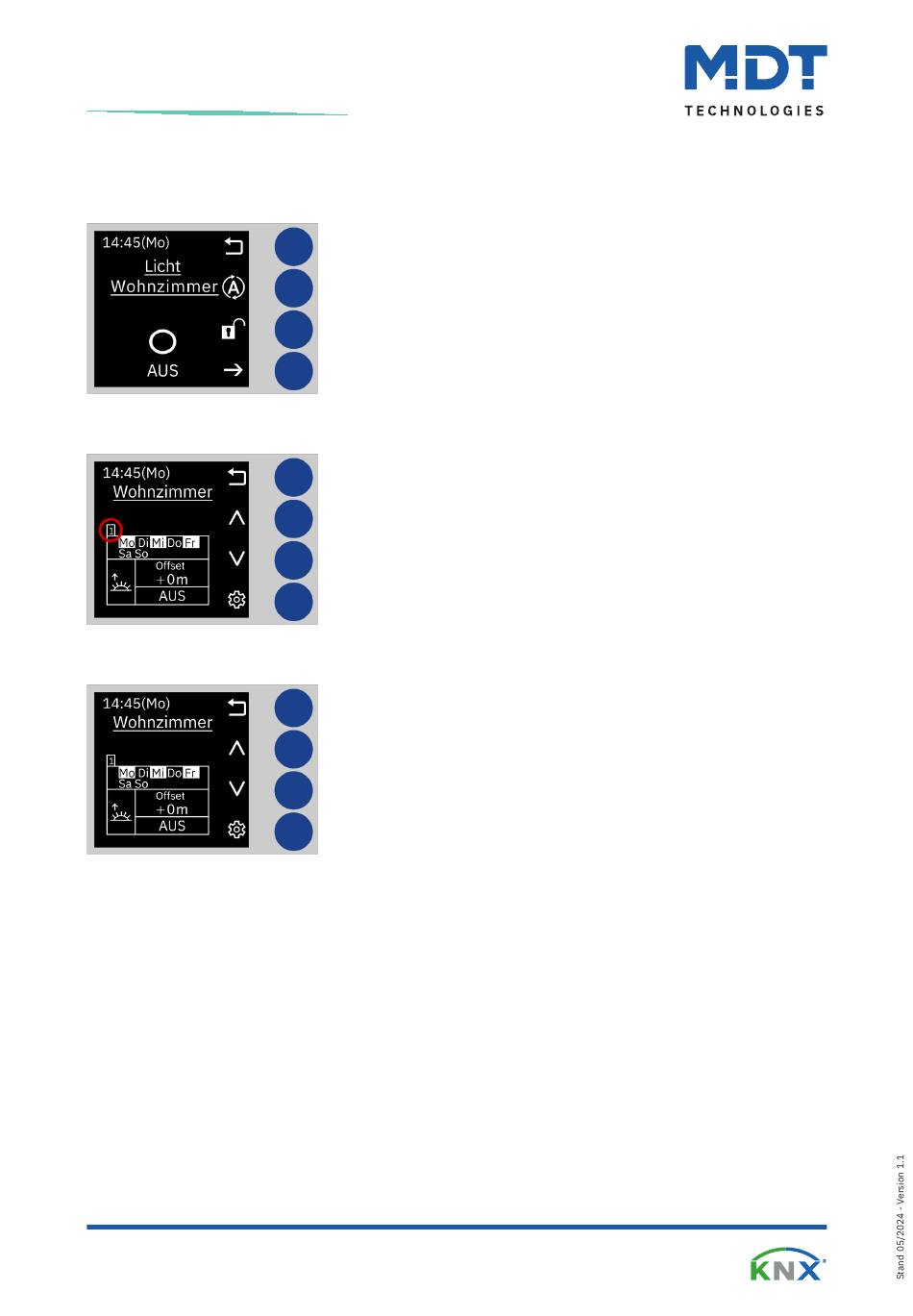

Mit den Tasten 2 und 3 kann nun die gewünschte Funktion ausgewählt werden und mit Drücken der Taste
4 aufgerufen werden:
Nochmaliges Drücken auf Taste 4 führt auf die Ebene der Zeitschaltuhren. Mit den Tasten 2 und 3 kann
nun die Zeitschaltuhr (1-8) gewählt werden und die aktuellen Einstellungen werden sichtbar:
Nach Auswahl einer Zeitschaltuhr (im Beispiel Zeitschaltuhr 1) kommt man durch Drücken von Taste 4 auf
die Ebene um Änderungen an der ausgewählten Zeitschaltuhr vorzunehmen:
Die zu ändernde Position blinkt jeweils rot. Mit den Tasten 2 und 3 kann der Parameter geändert werden,
mit der Taste 4 springt man auf die nächste Position.
Wichtig:
Änderungen werden nur gespeichert wenn mit Taste 4 jede Einstellung einmal durchlaufen wird
und am Ende das „Schraubenschlüssel" Symbol rechts unten angezeigt wird. Wird vorher mit Druck auf
Taste 1 (Symbol „X") abgebrochen, so bleiben die vorherigen Einstellungen gültig!
Wichtig: In dieser Ebene bleibt das Display aktiv (wechselt nicht auf Standby) bis man die Ebene verlässt.
