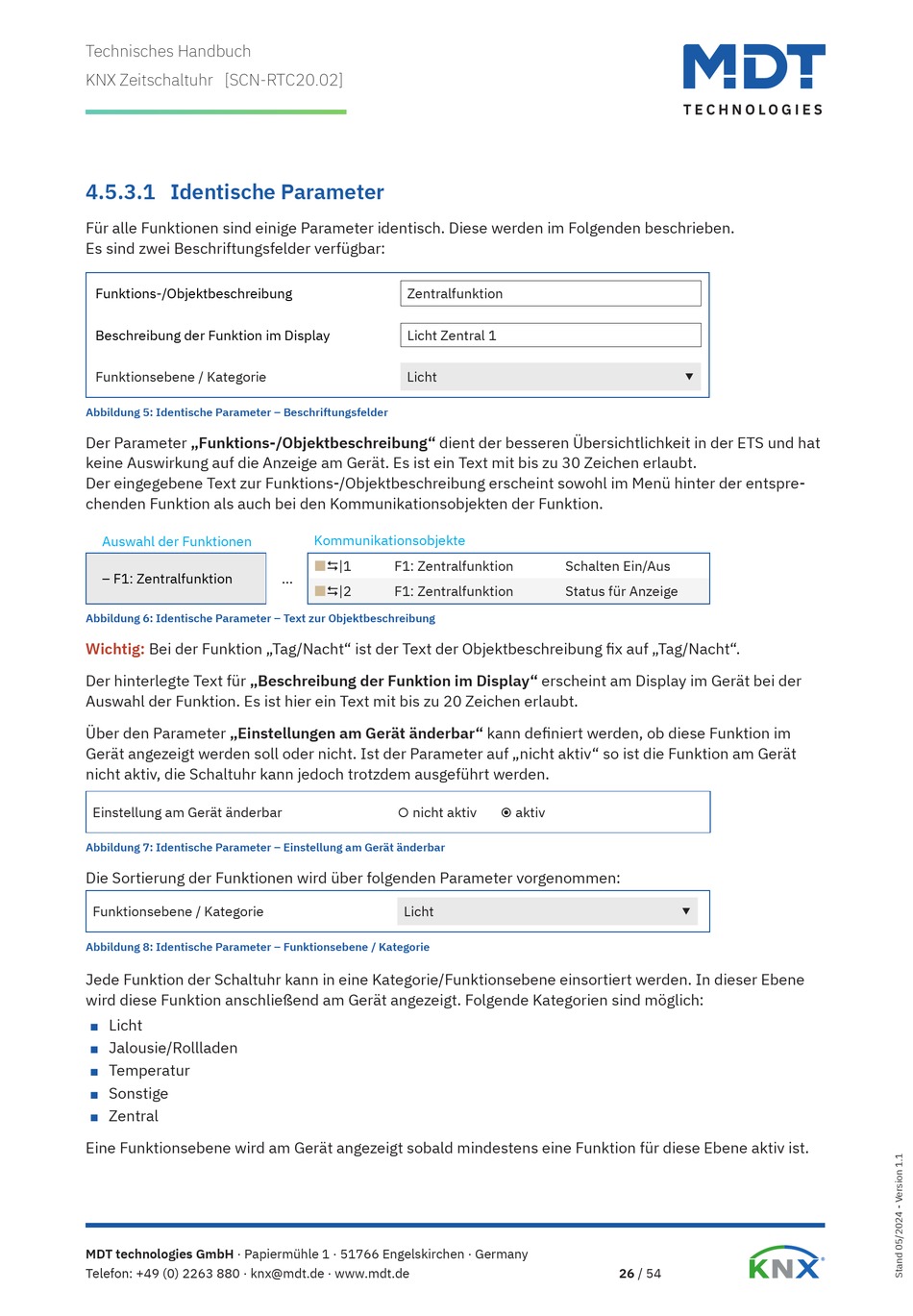

4.5.3.1 Identische Parameter
Für alle Funktionen sind einige Parameter identisch. Diese werden im Folgenden beschrieben.
Es sind zwei Beschriftungsfelder verfügbar:
Funktions-/Objektbeschreibung
Beschreibung der Funktion im Display
Funktionsebene / Kategorie
Abbildung 5: Identische Parameter – Beschriftungsfelder
Der Parameter „Funktions-/Objektbeschreibung" dient der besseren Übersichtlichkeit in der ETS und hat
keine Auswirkung auf die Anzeige am Gerät. Es ist ein Text mit bis zu 30 Zeichen erlaubt.
Der eingegebene Text zur Funktions-/Objektbeschreibung erscheint sowohl im Menü hinter der entspre-
chenden Funktion als auch bei den Kommunikationsobjekten der Funktion.
Auswahl der Funktionen
– F1: Zentralfunktion
Abbildung 6: Identische Parameter – Text zur Objektbeschreibung
Wichtig:
Bei der Funktion „Tag/Nacht" ist der Text der Objektbeschreibung fix auf „Tag/Nacht".
Der hinterlegte Text für „Beschreibung der Funktion im Display" erscheint am Display im Gerät bei der
Auswahl der Funktion. Es ist hier ein Text mit bis zu 20 Zeichen erlaubt.
Über den Parameter „Einstellungen am Gerät änderbar" kann definiert werden, ob diese Funktion im
Gerät angezeigt werden soll oder nicht. Ist der Parameter auf „nicht aktiv" so ist die Funktion am Gerät
nicht aktiv, die Schaltuhr kann jedoch trotzdem ausgeführt werden.
Einstellung am Gerät änderbar
Abbildung 7: Identische Parameter – Einstellung am Gerät änderbar
Die Sortierung der Funktionen wird über folgenden Parameter vorgenommen:
Funktionsebene / Kategorie
Abbildung 8: Identische Parameter – Funktionsebene / Kategorie
Jede Funktion der Schaltuhr kann in eine Kategorie/Funktionsebene einsortiert werden. In dieser Ebene
wird diese Funktion anschließend am Gerät angezeigt. Folgende Kategorien sind möglich:
Licht
■
Jalousie/Rollladen
■
Temperatur
■
Sonstige
■
Zentral
■
Eine Funktionsebene wird am Gerät angezeigt sobald mindestens eine Funktion für diese Ebene aktiv ist.
