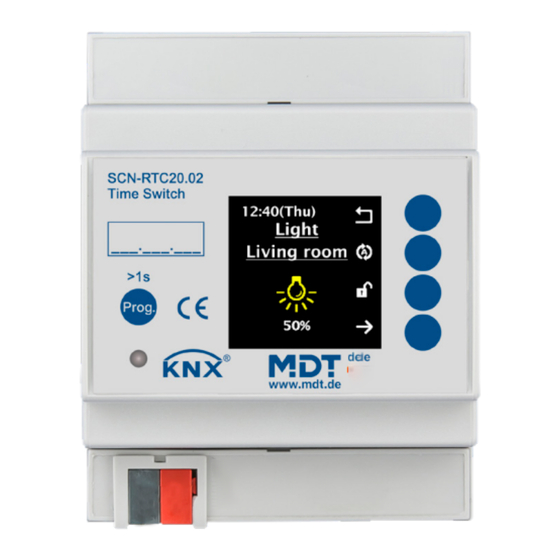

2 Überblick 2.1 Übersicht Geräte Die Beschreibung gilt für folgende Zeitschaltuhr (Bestellnummer jeweils fett gedruckt): SCN-RTC20.02 Zeitschaltuhr mit 20 Kanälen und aktivem Farbdisplay, 4TE REG o Zeitschaltuhr mit 20 Kanälen (8 Schaltzeiten je Kanal) o Sonderkanal für Tag- / Nachtfunktion o Schaltzeiten über ETS und am Gerät einstellbar...
Dämmerungsschalter und ohne Logikbaustein möglich. Diverses Feintuning der Schaltschwelle der Sonnenaufgangs- und Sonnenuntergangszeiten ist über den Parameter Individuelle Einstellungen Sonnenauf-/Sonnenuntergang möglich. (* Zeitbeispiele aus Juni / Dezember eines Jahres) MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Seite 6
Zeitschaltuhr sich im Standby befindet oder wenn die Gerätesperre über Display aktiviert wurde. Aktives Farbdisplay Die Zeitschaltuhr verfügt über ein aktives Farbdisplay. Dieses ist in Helligkeitsstufen von 1 – 100% einstellbar. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Die DCA App für die Zeitschaltuhr steht im KNX Online Shop und auf der MDT Homepage zum kostenlosen Download zur Verfügung. DCA Apps werden ab der ETS 5 unterstützt. 2.3 Anschluss Schema Abbildung 1: Exemplarisches Anschluss Schema MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
(5) Laden der Applikation mit gewünschter Parametrierung (6) Wenn das Gerät betriebsbereit ist, kann die gewünscht Funktion geprüft werden (ist auch mit Hilfe der ETS-Software möglich) MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Kommunikationsobjekten ihre jeweilige Aufgabe in der Programmierung zu, dabei steht K für Kommunikation, L für Lesen, S für Schreiben, Ü für Übertragen und A für Aktualisieren MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Bitte beachten: Die Texte für die Beschreibung der Funktionen und der Displayeinstellungen usw. sind in den entsprechenden Menüs zu treffen. Wird die ETS in Deutsch genutzt, so sind die Texte standardmäßig in Deutsch vorgegeben. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Display im „Standby“ befindet und eine Taste am Gerät gedrückt wird, um den „Standby“ Mode zu verlassen. Die Displaysperre kann außerdem via Display in der Ebene „Einstellungen“ – „Displaysperre“ aktiviert werden. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Seite 21
(sendet) Schaltzeiten beim nicht aktiv Einstellung ob das Gerät nach einem Entsperren nachholen aktiv Entsperrvorgang alle ausgelassenen Schaltzustände nachholt (sendet) MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Nach einem Entsperren werden die Schaltzustände nachgeholt die während des Entsperrens ausgelassen wurden. So ist sichergestellt das sich alle Gewerke nach dem Entsperren im „richtigen“ Zustand befinden. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Senden einer 1 Feiertag aktiv bis zu eingestelltem Rücksprung, Automatikmodus wird ab nächstem Tag wieder aktiv Tabelle 14: Feiertagsberechnung und manuelle Aktivierung MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Feiertag in Abhängigkeit dieses Datums berechnet werden. Der berechnete Feiertag kann dabei maximal 1 Woche vor diesem Datum und 1 Woche nach diesem Datum liegen. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Funktionen aktiviert werden. Sobald eine Funktion aktiv ist, erscheint dafür ein eigenes Untermenü. Dort werden die entsprechenden Einstellungen vorgenommen. Abbildung 11: Einstellungen – Auswahl der Funktionen MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Jalousie/Rollladen Temperatur Sonstige Zentral Eine Funktionsebene wird am Gerät angezeigt sobald mindestens eine Funktion für diese Ebene aktiv ist. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Die Aktion für diese Schaltuhr wird in einem Zeitraum um eine angegebene Uhrzeit ausgeführt. Der Zufall wird dabei als Bedingung (z.B. +/- 60min) um diese Uhrzeit angegeben. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Sperren durch die Urlaubsfunktion gesendet Tabelle 32: Einstellungen – Zeitschaltuhr: Urlaub Bedienung über Display siehe „5 Bedienung über die Tasten am Gerät“ MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Seite 44
Es kann ein Wert zyklisch gesendet werden um z.B. eine übergeordnete Logik zu übersteuern. Die Einstellung der Zykluszeit erfolgt über einen gemeinsamen Parameter für „Sperre/Freigabe“ sowie „Urlaub“. Siehe auch 4.5.4.4 Werte zyklisch senden MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Seite 45
„Verhalten wie Sonntag“ eingestellt werden. So werden während der Urlaub aktiv ist nur die Schaltuhren ausgeführt welche ausschließlich für den Sonntag definiert sind, z.B. Rollladen erst um 9 Uhr hochfahren statt um 7 Uhr. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Wert für Urlaub (wenn „Verhalten bei Sperre durch Urlaub auf „fester Wert zyklisch senden“ steht). Sind beispielsweise alle Einstellungen aktiv, so gilt die Reihenfolge der Prioritäten, siehe 4.5.4.2 Sperrobjekt-Typ. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Seite 47
Nach dem Entsperren/Urlaubsende wird der eingestellte Wert unter „Wert für Entsperren“ ausgesendet. keine Aktion Nach dem Entsperren/Urlaubsende wird keine Aktion ausgeführt und die Schaltuhr verharrt in ihrem aktuellen Zustand. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Schaltzeiten bei Neustart des Gerätes nachzuholen sind oder nicht. Alternativ können die Einstellungen im Menü „Grundeinstellungen“ – „globale Einstellungen“ übernommen werden. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Einstellung wie ein Eingang in die aktiv normal Auswertung eingehen soll aktiv invertiert Tabelle 35: Einstellungen – Logik MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Dort erscheinen alle Funktionen, welche dieser Kategorie zugeordnet wurden: Mit den Tasten 2 und 3 kann nun die gewünschte Funktion ausgewählt werden und mit Drücken der Taste 4 aufgerufen werden: MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Seite 53
Funktionsnamen werden rot hinterlegt wenn sie gesperrt sind (über Sperre oder Urlaub): Funktionsnamen werden blau hinterlegt bei „Verhalten wie Sonntag (Feiertag oder Urlaub)“: MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Seite 54
(„Urlaubszeit“) wird der eingestellte Zeitraum um jeweils einen Tag verschoben. Drücken auf Taste 4 löscht die Einstellungen. Mit Drücken von Taste 1 werden die Einstellungen gespeichert und die Ebene verlassen. MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Wichtig: Sind beide Parameter aktiv und ein Symbol mit einer „Hand“ gewählt, so wird das Symbol für Sperre ausgeblendet da Handbetrieb Priorität hat! Tabelle 37: Legende – Symbole im Display MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
Alle Tätigkeiten am Gerät dürfen nur durch Elektrofachkräfte erfolgen. Die länderspezifischen Vorschriften, sowie die gültigen EIB-Richtlinien sind zu beachten. 7.4 Historie V1.0 Erste Version DB V2.0 04/2021 MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1 Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de...
