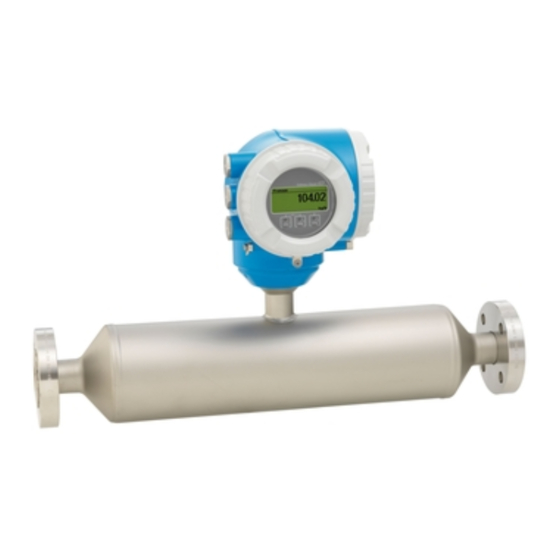

Seite 1 Products Solutions Services BA01859D/06/DE/03.24-00 71673858 2024-11-01 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promass I 300 Coriolis-Durchflussmessgerät PROFIBUS DP...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3 Proline Promass I 300 PROFIBUS DP Inhaltsverzeichnis Inhaltsverzeichnis 6.1.2 Anforderungen aus Umgebung und Hinweise zum Dokument ... . 6 Prozess ..... . . 23 Dokumentfunktion .
Seite 4 Inhaltsverzeichnis Proline Promass I 300 PROFIBUS DP 8.3.12 Tastenverriegelung ein- und aus- 10.6.6 I/O-Konfiguration anzeigen ..96 schalten ..... . 61 10.6.7 Stromeingang konfigurieren .
Seite 5 13.2 Mess- und Prüfmittel ....227 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 228 14.1 Allgemeine Hinweise .
Seite 6 Hinweise zum Dokument Proline Promass I 300 PROFIBUS DP Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7 Proline Promass I 300 PROFIBUS DP Hinweise zum Dokument 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 8 Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein:...
Seite 9 Proline Promass I 300 PROFIBUS DP Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10 HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11 Proline Promass I 300 PROFIBUS DP Sicherheitshinweise IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Produkt und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie- ren. Gerätespezifische IT-Sicherheit Um die betreiberseitigen Schutzmaßnahmen zu unterstützen, bietet das Gerät einige spe- zifische Funktionen.
Seite 12 Sicherheitshinweise Proline Promass I 300 PROFIBUS DP Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen). WLAN-Passphrase: Betrieb als WLAN Access Point Eine Verbindung zwischen einem Bediengerät (z.B. Notebook oder Tablet) und dem Gerät über die optional bestellbare WLAN-Schnittstelle (→  69) wird durch den Netzwerk- schlüssel geschützt.
Seite 13 Proline Promass I 300 PROFIBUS DP Sicherheitshinweise die Vergabe von Zutrittsberechtigungen und auch technische Maßnahmen wie zum Bei- spiel eine Netzwerksegmentierung. Messumformer mit einer Ex de Zulassung dürfen nicht über die Serviceschnittstelle (CDI-RJ45) angeschlossen werden! Bestellmerkmal "Zulassung Messumformer + Sensor", Optionen (Ex de): BA, BB, C1,...
Seite 14 Produktbeschreibung Proline Promass I 300 PROFIBUS DP Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e te n...
Seite 15 • Seriennummer von Typenschildern im Device Viewer eingeben (www.endress.com/deviceviewer): Alle Informationen zum Gerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den DataMatrix-Code auf dem Typenschild scannen: Alle Informationen zum Gerät werden angezeigt.
Seite 16 Warenannahme und Produktidentifizierung Proline Promass I 300 PROFIBUS DP 4.2.1 Messumformer-Typenschild 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  2 Beispiel für ein Messumformer-Typenschild Herstelleradresse/Zertifikatshalter Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Schutzart Raum für Zulassungen: Einsatz im explosionsgefährdeten Bereich...
Seite 17 Proline Promass I 300 PROFIBUS DP Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  3 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstelleradresse/Zertifikatshalter Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  17 Nennweite des Messaufnehmers;...
Seite 18 Warenannahme und Produktidentifizierung Proline Promass I 300 PROFIBUS DP 4.2.3 Symbole auf dem Gerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Um die Art der potenziellen Gefahr und die zur Vermeidung der Gefahr erforderlichen Maßnahmen herauszufinden, die Dokumenta-...
Seite 19 Proline Promass I 300 PROFIBUS DP Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 20 Lagerung und Transport Proline Promass I 300 PROFIBUS DP 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 21 Proline Promass I 300 PROFIBUS DP Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...
Seite 22 Montage Proline Promass I 300 PROFIBUS DP Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 15 FB ½ FB 0,60 0,55 25 FB 1 FB 0,95 1 ½ 0,87 40 FB 1 ½ FB 1,38 1,10 50 FB...
Seite 23 Proline Promass I 300 PROFIBUS DP Montage Einbaumaße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" 6.1.2 Anforderungen aus Umgebung und Prozess Umgebungstemperaturbereich Messgerät • –40 … +60 °C (–40 … +140 °F) • Bestellmerkmal "Test, Zeugnis", Option JP: –50 …...
Seite 24 Montage Proline Promass I 300 PROFIBUS DP HINWEIS Überhitzung der Messelektronik durch Wärmeisolierung! ‣ Empfohlene Einbaulage: Horizontale Einbaulage, Messumformergehäuses nach unten gerichtet. ‣ Das Messumformergehäuse nicht mitisolieren. ‣ Maximal zulässige Temperatur am unteren Ende des Messumformergehäuses: 80 °C (176 °F) ‣...
Seite 25 Proline Promass I 300 PROFIBUS DP Montage 6.1.3 Spezielle Montagehinweise Entleerbarkeit Bei vertikalem Einbau kann das Messrohr vollständig entleert und vor Ablagerungen geschützt werden. Bei einem horizontalen Einbau der Messaufnehmer können zur Gewährleistung der voll- ständigen Entleerbarkeit exzentrische Clamp-Anschlüsse verwendet werden. Durch Nei- gen des Systems in eine bestimmte Richtung und mit einem bestimmten Gefälle kann...
Seite 26 Montage Proline Promass I 300 PROFIBUS DP [mm] [in] [mm] [in] [mm] [in] [mm] [in] 14,69 0,79 1,57 16,1 0,79 1,57 15 FB 15 FB 21,22 1,18 44,5 1,75 21,22 1,18 44,5 1,75 25 FB 25 FB 26,3 2,36 26,3...
Seite 27 Proline Promass I 300 PROFIBUS DP Montage Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  6 Maßeinheit mm (in) Deckelsicherung HINWEIS Bestellmerkmal "Gehäuse", Option L "Guss, rostfrei": Die Deckel des Messumformer- gehäuses sind mit einer Deckelbohrung für eine Deckelsicherung vorbereitet.
Seite 28 Montage Proline Promass I 300 PROFIBUS DP 6.2.2 Messgerät vorbereiten 1. Sämtliche Reste der Transportverpackung entfernen. 2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen. 3. Aufkleber auf dem Elektronikraumdeckel entfernen. 6.2.3 Messgerät montieren WARNUNG Gefahr durch mangelnde Prozessdichtheit! ‣ Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derjenige von Prozessanschluss und Rohrleitung.
Seite 29 Proline Promass I 300 PROFIBUS DP Montage 7. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels anbringen. 4 mm 7 Nm (5.2 lbf ) A0043150  8 Ex-Gehäuse 1. Befestigungsschrauben lösen. 2. Gehäuse in die gewünschte Position drehen. 3. Befestigungsschrauben anziehen. 6.2.5 Anzeigemodul drehen Um die Ables- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht werden.
Seite 30 Montage Proline Promass I 300 PROFIBUS DP Wurde die richtige Einbaulage für den Messaufnehmer gewählt →  22? • Gemäß Messaufnehmertyp  • Gemäß Messstofftemperatur • Gemäß Messstoffeigenschaften (ausgasend, feststoffbeladen) Stimmt die Pfeilrichtung auf dem Messaufnehmer mit der tatsächlichen Messstoff-Fließrichtung ...
Seite 31 Proline Promass I 300 PROFIBUS DP Elektrischer Anschluss Elektrischer Anschluss WARNUNG Spannungsführende Bauteile! Unsachgemäße Arbeiten an elektrischen Anschlüssen können zu einem Stromschlag führen. ‣ Trennvorrichtung (Schalter oder Leistungsschalter) einrichten, mit der das Gerät leicht von der Versorgungsspannung getrennt werden kann.
Seite 32 Elektrischer Anschluss Proline Promass I 300 PROFIBUS DP Geschirmtes Twisted-Pair-Kabel. Empfohlen wird Kabeltyp A. Siehe https://www.profibus.com "Ethernet-APL White Paper" Stromausgang 0/4 … 20 mA (ohne HART) Normales Installationskabel ausreichend. Impuls- /Frequenz- /Schaltausgang Normales Installationskabel ausreichend. Relaisausgang Normales Installationskabel ausreichend. Stromeingang 4 … 20 mA Normales Installationskabel ausreichend.
Seite 33 Proline Promass I 300 PROFIBUS DP Elektrischer Anschluss Standardkabel - kundenspezifisches Kabel Es wird kein Kabel mitgeliefert und es muss kundenseitig bereit gestellt werden bei folgen- der Bestelloption: Bestellcode DKX001: Bestellmerkmal 040 "Kabel", Option 1 "Ohne, kundenseitig, max 300 m"...
Seite 34 Elektrischer Anschluss Proline Promass I 300 PROFIBUS DP 7.2.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung Ein-/Ausgang 1...
Seite 35 Proline Promass I 300 PROFIBUS DP Elektrischer Anschluss A0036639 Automatisierungsgerät (z.B. SPS) Kabelschirm T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter 7.2.5 Messgerät vorbereiten HINWEIS Mangelnde Gehäusedichtheit! Aufheben der Funktionstüchtigkeit des Messgeräts möglich. ‣ Passende, der Schutzart entsprechende Kabelverschraubungen verwenden. 1. Wenn vorhanden: Blindstopfen entfernen.
Seite 36 Elektrischer Anschluss Proline Promass I 300 PROFIBUS DP 7.3.1 Messumformer anschließen A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne oder Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Schutzerde (PE) –...
Seite 37 Proline Promass I 300 PROFIBUS DP Elektrischer Anschluss 10 (0.4) mm (in) – A0029815 7. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen. 8. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
Seite 38 Elektrischer Anschluss Proline Promass I 300 PROFIBUS DP 3 (0.12) A0029598  9 Maßeinheit mm (in) 1. Mit einem Schlitzschraubendreher auf den Schlitz zwischen den beiden Klemmenlö- chern drücken. 2. Das Kabelende aus der Klemme ziehen. Endress+Hauser...
Seite 39 Proline Promass I 300 PROFIBUS DP Elektrischer Anschluss 7.3.2 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  230. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäu- seausführungen verfügbar, Bestellmerkmal "Gehäuse": •...
Seite 40 Elektrischer Anschluss Proline Promass I 300 PROFIBUS DP Spezielle Anschlusshinweise 7.5.1 Anschlussbeispiele PROFIBUS DP A0028765  10 Anschlussbeispiel für PROFIBUS DP, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Automatisierungssystem (z.B. SPS) Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen;...
Seite 41 Proline Promass I 300 PROFIBUS DP Elektrischer Anschluss 4...20 mA A0028759  12 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer Impuls-/Frequenzausgang 12345 A0028761  13 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
Seite 42 Elektrischer Anschluss Proline Promass I 300 PROFIBUS DP Relaisausgang A0028760  15 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  239 Stromeingang A0028915  16 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur)
Seite 43 Proline Promass I 300 PROFIBUS DP Elektrischer Anschluss Hardwareeinstellungen 7.6.1 Geräteadresse einstellen Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Die gülti- gen Geräteadressen liegen im Bereich 1…126. In einem PROFIBUS DP/PA Netz kann jede Geräteadresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Geräteadresse wird das Gerät vom Master nicht erkannt.
Seite 44 Elektrischer Anschluss Proline Promass I 300 PROFIBUS DP • Wird das Messgerät mit einer Baudrate bis 1,5 MBaud betrieben: Beim letzten Messumformer am Bus die Terminierung über DIP-Schalter 3 (Bus termi- nation) einstellen: ON. • Bei Baudraten > 1,5 MBaud: Aufgrund der kapazitiven Last des Teilnehmers und der somit erzeugten Leitungsreflek- tion ist darauf zu achten, dass eine externer Busabschluss verwendet wird.
Seite 45 Proline Promass I 300 PROFIBUS DP Elektrischer Anschluss Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem elektrischen Anschluss durchführen: 1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. 2. Gegebenenfalls die Dichtungen trocknen, reinigen oder ersetzen.
Seite 46 Bedienungsmöglichkeiten Proline Promass I 300 PROFIBUS DP Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser oder mit Bedientool (z. B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Xpert SMT70 Mobiles Handbediengerät Automatisierungssystem (z. B. SPS)
Seite 47 Proline Promass I 300 PROFIBUS DP Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü n...
Seite 48 Bedienungsmöglichkeiten Proline Promass I 300 PROFIBUS DP 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (z. B. Bediener, Instandhalter). Zu jeder Anwenderrolle gehören typische Aufgaben innerhalb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Language Aufgaben- Rolle "Bediener", "Instandhalter"...
Seite 49 Proline Promass I 300 PROFIBUS DP Bedienungsmöglichkeiten Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte Funktions- Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen orientiert über die Funktionsweise des Geräts Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- erfordern: cken des Geräts aufgebaut:...
Seite 50 Bedienungsmöglichkeiten Proline Promass I 300 PROFIBUS DP Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgröße Messkanalnummer Diagnoseverhalten ↓ ↓ ↓ Beispiel Erscheint nur, wenn zu die- ser Messgröße ein Diagno- seereignis vorliegt. Messgrößen Symbol Bedeutung Massefluss •...
Seite 51 Proline Promass I 300 PROFIBUS DP Bedienungsmöglichkeiten Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung • Die Messung wird fortgesetzt. • Die Signalausgänge und Summenzähler werden nicht beeinflusst.
Seite 52 Bedienungsmöglichkeiten Proline Promass I 300 PROFIBUS DP 8.3.2 Navigieransicht Im Untermenü Im Assistenten /../Betrieb 0091-1 /../Messstoff wählen Zugriff Anzeige Messstoff wählen Bediener Flüssigkeit Status Verrieg. Anzeige A0013993-DE A0013995-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  56...
Seite 53 Proline Promass I 300 PROFIBUS DP Bedienungsmöglichkeiten Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup Diagnose Erscheint: • Im Menü neben der Auswahl "Diagnose" • Links im Navigationspfad im Menü Diagnose Experte Erscheint: •...
Seite 54 Bedienungsmöglichkeiten Proline Promass I 300 PROFIBUS DP 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  19 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...
Seite 55 Proline Promass I 300 PROFIBUS DP Bedienungsmöglichkeiten Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht, ohne eine Änderung zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...
Seite 56 Bedienungsmöglichkeiten Proline Promass I 300 PROFIBUS DP 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Assistenten Geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben. Plus-Taste Bei Menü, Untermenü...
Seite 57 Proline Promass I 300 PROFIBUS DP Bedienungsmöglichkeiten Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.
Seite 58 Bedienungsmöglichkeiten Proline Promass I 300 PROFIBUS DP 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 59 Proline Promass I 300 PROFIBUS DP Bedienungsmöglichkeiten Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters.
Seite 60 Bedienungsmöglichkeiten Proline Promass I 300 PROFIBUS DP Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  54, zur Erläuterung der Bedienelemente →  56 8.3.10...
Seite 61 Proline Promass I 300 PROFIBUS DP Bedienungsmöglichkeiten Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode. 2. Freigabecode eingeben.
Seite 62 Bedienungsmöglichkeiten Proline Promass I 300 PROFIBUS DP 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Standard Ethernet-Kabel Verbindung über Wireless LAN. Bildschirm Empfohlene Größe: ≥ 12" (abhängig von der Auflösung des Bildschirms) Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmtem Stecker (z.
Seite 63 Proline Promass I 300 PROFIBUS DP Bedienungsmöglichkeiten Einstellungen Schnittstelle CDI-RJ45 WLAN Netzwerkverbindungen Nur die aktiven Netzwerkverbindungen zum Messgerät verwenden. Alle weiteren Netzwerkverbindungen wie Alle weiteren Netzwerkverbin- z. B. WLAN ausschalten. dungen ausschalten. Bei Verbindungsproblemen: →  158 Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät...
Seite 64 Bedienungsmöglichkeiten Proline Promass I 300 PROFIBUS DP IP-Adresse 192.168.1.XXX; für XXX alle Zahlenfolgen außer: 0, 212 und 255 → z.B. 192.168.1.213 Subnet mask 255.255.255.0 Default gateway 192.168.1.212 oder Zellen leer lassen Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen.
Seite 65 Proline Promass I 300 PROFIBUS DP Bedienungsmöglichkeiten 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 Device name: Device tag: Signal Status: Web server language English Login Access Status Maintenance Enter access code...
Seite 66 Bedienungsmöglichkeiten Proline Promass I 300 PROFIBUS DP 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  164 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte des Messgeräts...
Seite 67 Proline Promass I 300 PROFIBUS DP Bedienungsmöglichkeiten Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6...
Seite 68 Bedienungsmöglichkeiten Proline Promass I 300 PROFIBUS DP Zugriff auf Bedienmenü via Bedientool Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-Anzeige. 8.5.1 Bedientool anschließen Via PROFIBUS DP Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS DP verfüg- bar.
Seite 69 Proline Promass I 300 PROFIBUS DP Bedienungsmöglichkeiten A0027563  23 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Webserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" Standard-Ethernet-Verbindungskabel mit RJ45-Stecker Serviceschnittstelle (CDI-RJ45) des Messgeräts mit Zugriff auf integrierten Webserver...
Seite 70 Bedienungsmöglichkeiten Proline Promass I 300 PROFIBUS DP Reichweite • Interne Antenne: Typischerweise 10 m (32 ft) • Externe Antenne: Typischerweise 50 m (164 ft) Werkstoffe (Externe Antenne) • Antenne: Kunststoff ASA (Acrylnitril-Styrol-Acrylat-Copolymere) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt •...
Seite 71 Proline Promass I 300 PROFIBUS DP Bedienungsmöglichkeiten darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollie- ren. Der Zugriff erfolgt via: • Serviceschnittstelle CDI-RJ45 →  68 • WLAN-Schnittstelle →  69 Typische Funktionen: • Parametrierung von Messumformern •...
Seite 72 DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien →...
Seite 73 Proline Promass I 300 PROFIBUS DP Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 06.2018 Hersteller-ID 0x11 Hersteller-ID Diagnose → Geräteinformation → Hersteller-ID Gerätetypkennung...
Seite 74 Systemintegration Proline Promass I 300 PROFIBUS DP 9.2.1 Herstellerspezifische GSD Mit dieser GSD wird die uneingeschränkte Funktionalität des Messgeräts gewährleistet. Gerätespezifische Prozessparameter und Funktionen sind somit verfügbar. Herstellerspezifische GSD Ident.-nummer Dateiname PROFIBUS DP 0x156F EH3x156F.gsd Herstellerspezifische GSD verwenden Die Zuordnung erfolgt im Parameter Ident number selector über die Option Hersteller.
Seite 75 Proline Promass I 300 PROFIBUS DP Systemintegration tausch die gleichen Eingangs-, Ausgangsdaten und Messwertstatusinformationen zur Verfügung. Die automatische Erkennung erfolgt im Parameter Ident number selector über die Option Automatic mode (Werkeinstellung). 9.3.2 Manuelle Einstellung Die manuelle Einstellung erfolgt im Parameter Ident number selector über die Option Promass 83 (0x1529).
Seite 76 Systemintegration Proline Promass I 300 PROFIBUS DP Modulen erfolgt vom Promass 300 jedoch keine Weiterverarbeitung, d.h. die Funktion wird nicht ausgeführt: • DISPLAY_VALUE • BATCHING_QUANTITY • BATCHING_FIX_COMP_QUANTITY Bei einem Geräteaustausch unterstützt das Gerät Promass 300 grundsätzlich die Kompati- bilität der zyklischen Daten zu den Vorgängermodellen. Eine Anpassung der Projektierung des PROFIBUS Netzwerks mit der Promass 300 GSD-Datei ist nicht notwendig.
Seite 77 Proline Promass I 300 PROFIBUS DP Systemintegration Zyklische Datenübertragung Zyklische Datenübertragung bei Verwendung der Gerätestammdatei (GSD). 9.5.1 Blockmodell Das Blockmodell zeigt, welche Ein- und Ausgangsdaten das Messgerät für den zyklischen Datenaustausch zur Verfügung stellt. Der zyklische Datenaustausch erfolgt mit einem PROFIBUS Master (Klasse 1), z.B.
Seite 78 Systemintegration Proline Promass I 300 PROFIBUS DP Über das Modul AI wird die ausgewählte Eingangsgröße inkl. Status zyklisch an den PRO- FIBUS Master (Klasse 1) übertragen. In den ersten vier Bytes wird die Eingangsgröße in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt. Das fünfte Byte enthält eine zur Eingangsgröße gehörende, genormte Statusinformation.
Seite 79 Proline Promass I 300 PROFIBUS DP Systemintegration Funktionsblock Werkseinstellung AI 3 Normvolumenfluss AI 4 Dichte AI 5 Massefluss AI 6 Temperatur AI 7 Massefluss AI 8 Massefluss Datenstruktur Eingangsdaten Analog Input Byte 1 Byte 2 Byte 3 Byte 4 Byte 5...
Seite 80 Systemintegration Proline Promass I 300 PROFIBUS DP Modul SETTOT_TOTAL Die Modulkombination besteht aus den Funktionen SET_TOT und TOTAL: • SETTOT: Summenzähler über PROFIBUS Master steuern. • TOTAL: Summenzählerwert inkl. Status an PROFIBUS Master übertragen. Es stehen drei Summenzähler Blöcke zur Verfügung (Steckplatz 9…11).
Seite 81 Proline Promass I 300 PROFIBUS DP Systemintegration Datenstruktur Ausgangsdaten SETTOT und MODETOT Byte 1 Byte 2 Steuervariable 1: SETTOT Steuervariable 2: MODETOT Eingangsdaten TOTAL Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Messwert: Gleitkommazahl (IEEE 754) Status Modul AO (Analog Output) Einen Kompensationswert vom PROFIBUS Master (Klasse 1) zum Messgerät übertragen.
Seite 82 Systemintegration Proline Promass I 300 PROFIBUS DP Auswahl: Gerätefunktion Gerätefunktion Werkseinstellung: Zustand (Bedeutung) Leerrohrüberwachung • 0 (Gerätefunktion nicht aktiv) • 1 (Gerätefunktion aktiv) Schleichmengenunterdrückung • Bit 0: Verification status - Check not done • Bit 1: Verification status - Failed •...
Seite 83 Proline Promass I 300 PROFIBUS DP Systemintegration Funktionsblock Gerätefunktion Werte: Steuerung (Bedeutung) DO 6 Wird nicht verwendet. Zuordnung Messstofftyp DO 7 Konzentration (Siehe nachfolgende Tabelle) Nur verfügbar mit Anwendungspaket Heartbeat Verification Nur verfügbar mit Anwendungspaket Konzentration Zuordnung Messstofftyp: Funktionsblock DO 7...
Seite 84 Systemintegration Proline Promass I 300 PROFIBUS DP einzelnen Modulen. In der GSD-Datei sind die einzelnen Module mit ihren jeweiligen Eigenschaften beschrieben. Die Module sind den Steckplätzen (Slots) fest zugeordnet. Bei der Konfiguration der Module ist die Reihenfolge bzw. die Anordnung der Module unbedingt einzuhalten.
Seite 85 Proline Promass I 300 PROFIBUS DP Systemintegration 9.6.3 Adressenverschiebung konfigurieren Zur Konfiguration müssen die jeweiligen Slot- und Index-Werte der Parameter in den Kon- figurationsbereich eingetragen werden. Dieser kann bis zu 32 Einträge für 16 Parameter enthalten. Unterstützt werden Parameter mit Lese- und Schreibzugriff des Datentyps Float und Integer.
Seite 86 Systemintegration Proline Promass I 300 PROFIBUS DP 9.6.4 Zugriff auf die Daten via PROFIBUS DP Die Indizes 230 … 245 in Slot 0 dienen dem PROFIBUS Master zum Zugriff auf den Daten- bereich der Adressenverschiebung. Wurde z.B. über die Adressenverschiebung der Slot 48, Index 24 für den Parameter Volumenfluss eingetragen, kann der Master in Slot 0 und...
Seite 87 Proline Promass I 300 PROFIBUS DP Inbetriebnahme Inbetriebnahme 10.1 Montage- und Anschlusskontrolle Vor der Inbetriebnahme des Geräts: ‣ Sicherstellen, dass die Montage- und Anschlusskontrolle erfolgreich durchgeführt wurde. • Checkliste "Montagekontrolle" →  29 • Checkliste "Anschlusskontrolle" →  45 10.2 Messgerät einschalten...
Seite 88 Inbetriebnahme Proline Promass I 300 PROFIBUS DP X X X X X X X 20.50 Main menu 0104-1 Display language English Operation Setup Display language 0104-1 English Ã Deutsch Español Français Display language 0104-1 Ã English Deutsch Español Français Hauptmenü...
Seite 89 Proline Promass I 300 PROFIBUS DP Inbetriebnahme Navigation Menü "Setup"  Setup Messstellenbezeichnung →  90 ‣ Systemeinheiten →  90 ‣ →  93 Messstoffwahl ‣ Kommunikation →  94 ‣ Analog inputs →  95 ‣ I/O-Konfiguration →  96 ‣...
Seite 90 Inbetriebnahme Proline Promass I 300 PROFIBUS DP XXXXXXXXX A0029422  26 Kopfzeile der Betriebsanzeige mit Messstellenbezeichnung Messstellenbezeichnung Eingabe der Messstellenbezeichnung im Bedientool "FieldCare" →  72 Navigation Menü "Setup" → Messstellenbezeichnung Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe Werkseinstellung Messstellenbezeichnung Bezeichnung für Messstelle eingeben.
Seite 91 Proline Promass I 300 PROFIBUS DP Inbetriebnahme Temperatureinheit →  92 Druckeinheit →  92 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Masseflusseinheit Einheit für Massefluss wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/h Auswirkung • lb/min Die gewählte Einheit gilt für: •...
Seite 92 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Parameter Beschreibung Auswahl Werkseinstellung Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C Auswirkung • °F Die gewählte Einheit gilt für: • Parameter Elektroniktemperatur (6053) • Parameter Maximaler Wert (6051) • Parameter Minimaler Wert (6052) •...
Seite 93 Proline Promass I 300 PROFIBUS DP Inbetriebnahme 10.6.3 Messstoff auswählen und einstellen Das Untermenü Assistent Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoffwahl ‣ Messstoffwahl Messstoff wählen →...
Seite 94 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Referenz-Schallgeschwindigkeit In Parameter Gasart wählen ist die Schallgeschwindigkeit vom Gas bei 0 °C 1 … 99 999,9999 m/s Option Andere ausgewählt. (32 °F) eingeben. Referenz-Schallgeschwindigkeit In Parameter Messstoffart wählen ist Schallgeschwindigkeit vom Gas bei 0 °C...
Seite 95 Proline Promass I 300 PROFIBUS DP Inbetriebnahme 10.6.5 Analog Inputs konfigurieren Das Untermenü Analog inputs führt den Anwender systematisch zu den einzelnen Unter- menü Analog input 1 … n. Von dort gelangt man zu den Parametern des jeweiligen Ana- log Inputs.
Seite 96 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Channel – Prozessgröße auswählen. • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Zielmessstoff Masse- fluss • Trägermessstoff Masse- fluss • Konzentration • Zielmessstoff Volumen- fluss •...
Seite 97 Proline Promass I 300 PROFIBUS DP Inbetriebnahme Navigation Menü "Setup" → I/O-Konfiguration ‣ I/O-Konfiguration I/O-Modul 1 … n Klemmennummern →  97 I/O-Modul 1 … n Information →  97 →  97 I/O-Modul 1 … n Typ I/O-Konfiguration übernehmen →...
Seite 98 Inbetriebnahme Proline Promass I 300 PROFIBUS DP 0/4 mA-Wert →  98 20mA-Wert →  98 →  98 Strombereich Fehlerverhalten →  98 Fehlerwert →  98 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromeingangs- •...
Seite 99 Proline Promass I 300 PROFIBUS DP Inbetriebnahme Aktiver Pegel →  99 Klemmennummer →  99 →  99 Ansprechzeit Statuseingang Klemmennummer →  99 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige / Eingabe Zuordnung Statuseingang Funktion für Statuseingang wählen. • Aus • Summenzähler rücksetzen 1 •...
Seite 100 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Fehlerverhalten →  102 Fehlerstrom →  102 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern.
Seite 101 Proline Promass I 300 PROFIBUS DP Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Zuordnung Stromausgang 1 … n – Prozessgröße für Stromaus- • Aus – gang wählen. • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Mas- sefluss • Trägermessstoff Massefluss •...
Seite 102 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe 0/4 mA-Wert In Parameter Strombereich Wert für 4-mA-Strom einge- Gleitkommazahl mit Abhängig vom Land: (→  101) ist eine der folgen- ben. Vorzeichen • 0 kg/h den Optionen ausgewählt: •...
Seite 103 Proline Promass I 300 PROFIBUS DP Inbetriebnahme 10.6.10 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 …...
Seite 104 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls – oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 105 Proline Promass I 300 PROFIBUS DP Inbetriebnahme Frequenzausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  105 Klemmennummer →  105 Signalmodus →  105 Zuordnung Frequenzausgang →  106 Anfangsfrequenz →  107 →...
Seite 106 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Frequenzausgang In Parameter Betriebsart Prozessgröße für Frequenzaus- • Aus – (→  103) ist die Option Fre- gang wählen. • Massefluss quenz ausgewählt. • Volumenfluss • Normvolumen- fluss •...
Seite 107 Proline Promass I 300 PROFIBUS DP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Anfangsfrequenz In Parameter Betriebsart Anfangsfrequenz eingeben. 0,0 … 10 000,0 Hz – (→  103) ist die Option Fre- quenz und in Parameter Zuordnung Frequenzausgang (→  106) ist eine Prozess- größe ausgewählt.
Seite 108 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  108 Klemmennummer →  108 Signalmodus →  108 Funktion Schaltausgang →  109 Zuordnung Diagnoseverhalten →  109 →...
Seite 109 Proline Promass I 300 PROFIBUS DP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus – die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung •...
Seite 110 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Status • In Parameter Betriebsart ist Gerätestatus für Schaltausgang • Überwachung teil- – die Option Schalter ausge- wählen. gefülltes Rohr wählt. • Schleichmengen- • In Parameter Funktion unterdrückung...
Seite 111 Proline Promass I 300 PROFIBUS DP Inbetriebnahme Zuordnung Überwachung Durchfluss- →  111 richtung Zuordnung Grenzwert →  112 →  112 Zuordnung Diagnoseverhalten Zuordnung Status →  112 Ausschaltpunkt →  112 Ausschaltverzögerung →  112 →  112 Einschaltpunkt Einschaltverzögerung...
Seite 112 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Zuordnung Grenzwert In Parameter Funktion Relais- Prozessgröße für Grenzwert- • Massefluss – ausgang ist die Option Grenz- funktion wählen. • Volumenfluss wert ausgewählt. • Normvolumenfluss • Zielmessstoff Mas- sefluss •...
Seite 113 Proline Promass I 300 PROFIBUS DP Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Schaltzustand – Zeigt aktuellen Zustand des • Offen – Relaisausgangs. • Geschlossen Relais im Ruhezustand – • Offen – • Geschlossen Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen 10.6.12 Vor-Ort-Anzeige konfigurieren...
Seite 114 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
Seite 115 Proline Promass I 300 PROFIBUS DP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss – handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumen- fluss • Dichte • Normdichte • Temperatur •...
Seite 116 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Elektroniktempe- ratur • Stromausgang 1 • Stromausgang 2 • Stromausgang 3 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: handen.
Seite 117 Proline Promass I 300 PROFIBUS DP Inbetriebnahme 10.6.13 Schleichmenge konfigurieren Der Assistent Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung →  117 Zuordnung Prozessgröße Einschaltpunkt Schleichmengenunter- →...
Seite 118 Inbetriebnahme Proline Promass I 300 PROFIBUS DP 10.6.14 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...
Seite 119 Proline Promass I 300 PROFIBUS DP Inbetriebnahme 10.7 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language...
Seite 120 Inbetriebnahme Proline Promass I 300 PROFIBUS DP ‣ Summenzähler 1 … n →  127 ‣ Anzeige →  129 ‣ WLAN-Einstellungen ‣ Viskosität ‣ Konzentration ‣ Heartbeat Setup ‣ →  135 Datensicherung ‣ Administration →  136 10.7.1 Berechnete Prozessgrößen...
Seite 121 Proline Promass I 300 PROFIBUS DP Inbetriebnahme Linearer Ausdehnungskoeffizient →  121 (1817) Quadratischer Ausdehnungskoeffizient →  121 (1818) Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Normvolumenfluss-Berechnung – Normdichte für Berechnung • Feste Normdichte – des Normvolumenflusses wäh- •...
Seite 122 Inbetriebnahme Proline Promass I 300 PROFIBUS DP ‣ Nullpunktverifizierung →  125 ‣ Nullpunktjustierung →  126 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Einbaurichtung Vorzeichen der Messstoff-Fließrichtung an Pfeilrichtung auf • Durchfluss in Pfeilrichtung dem Aufnehmer anpassen. • Durchfluss gegen Pfeilrichtung...
Seite 123 Proline Promass I 300 PROFIBUS DP Inbetriebnahme Wenn der Abgleich erfolgreich abgeschlossen wurde, werden der Parameter Korrektur- faktor Dichte und der Parameter Korrektur-Offset Dichte und die dafür berechneten Werte auf dem Display angezeigt. Option "2-Punkt-Abgleich" 1. Im Parameter Art des Dichteabgleichs die Option 2-Punkt-Abgleich auswählen und bestätigen.
Seite 124 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Korrekturfaktor Dichte →  124 Korrektur-Offset Dichte →  124 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Art des Dichteabgleichs – • 1-Punkt-Abgleich – • 2-Punkt-Abgleich Sollwert Dichte 1 – Eingabe abhängig –...
Seite 125 Proline Promass I 300 PROFIBUS DP Inbetriebnahme Nullpunktverifizierung und Nullpunktjustierung können nicht durchgeführt werden, wenn folgende Prozessbedingungen vorliegen: • Gaseinschlüsse Es muss sichergestellt sein, dass das System hinreichend mit dem Messstoff durchge- spült wurde. Ein wiederholtes Durchspülen kann helfen Gaseinschlüsse auszuschließen •...
Seite 126 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Status Nullpunktabgleich • In Arbeit – • Alarm • Ok Weitere Informationen Wählen, ob weitere Informationen ange- • Verstecken – zeigt werden sollen. • Anzeigen Empfehlung: Empfiehlt gegebenenfalls die Durchführung •...
Seite 127 Proline Promass I 300 PROFIBUS DP Inbetriebnahme Zuverlässigkeit gemessener Nullpunkt →  127 Gemessener Nullpunkt →  127 →  127 Nullpunktstandardabweichung Aktion wählen →  127 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Prozessbedingungen Folgende Prozessbedingungen sind erforder- • Rohre sind vollständig –...
Seite 128 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Navigation Menü "Setup" → Erweitertes Setup → Summenzähler 1 … n ‣ Summenzähler 1 … n Zuordnung Prozessgröße →  128 Einheit Summenzähler →  128 →  128 Betriebsart Summenzähler Steuerung Summenzähler 1 … n →...
Seite 129 Proline Promass I 300 PROFIBUS DP Inbetriebnahme 10.7.4 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  130 1.
Seite 130 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
Seite 131 Proline Promass I 300 PROFIBUS DP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss – handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumen- fluss • Dichte • Normdichte • Temperatur •...
Seite 132 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Elektroniktempe- ratur • Stromausgang 1 • Stromausgang 2 • Stromausgang 3 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit Abhängig vom Land: handen.
Seite 133 Proline Promass I 300 PROFIBUS DP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Display language Eine Vor-Ort-Anzeige ist vor- Sprache der Vor-Ort-Anzeige • English English (alternativ ist handen. einstellen. • Deutsch die bestellte Sprache • Français voreingestellt) • Español • Italiano •...
Seite 134 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Navigation Menü "Setup" → Erweitertes Setup → WLAN-Einstellungen ‣ WLAN-Einstellungen WLAN-IP-Adresse →  134 Sicherheitstyp →  134 →  134 WLAN-Passphrase Zuordnung SSID-Name →  134 SSID-Name →  134 Änderungen übernehmen →...
Seite 135 Proline Promass I 300 PROFIBUS DP Inbetriebnahme 10.7.6 Konfiguration verwalten Nach der Inbetriebnahme besteht die Möglichkeit, die aktuelle Gerätekonfiguration zu sichern oder die vorherige Gerätekonfiguration wiederherzustellen. Das Verwalten der Gerätekonfiguration erfolgt über den Parameter Konfigurationsdaten verwalten. Navigation Menü "Setup" → Erweitertes Setup → Datensicherung ‣...
Seite 136 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Optionen Beschreibung Wiederherstellen Die letzte Sicherungskopie der Gerätekonfiguration wird aus dem Gerätespeicher in das HistoROM Backup des Geräts zurückgespielt. Die Sicherungskopie umfasst die Messumformerdaten des Geräts. Vergleichen Die im Gerätespeicher gespeicherte Gerätekonfiguration wird mit der aktuellen Gerätekonfiguration des HistoROM Backups verglichen.
Seite 137 Proline Promass I 300 PROFIBUS DP Inbetriebnahme Parameter zum Zurücksetzen des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode zurücksetzen ‣ Freigabecode zurücksetzen →  137 Betriebszeit Freigabecode zurücksetzen →  137 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe...
Seite 138 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Wert Prozessgröße →  139 Simulation Statuseingang →  140 →  140 Eingangssignalpegel Simulation Stromeingang 1 … n →  140 Wert Stromeingang 1 … n →  140 Simulation Stromausgang 1 … n →...
Seite 139 Proline Promass I 300 PROFIBUS DP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation wählen, • Aus die dadurch aktiviert wird. • Massefluss • Volumenfluss • Normvolumenfluss • Zielmessstoff Masse- fluss • Trägermessstoff Masse- fluss •...
Seite 140 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Simulation Gerätealarm – Gerätealarm ein- und ausschalten. • Aus • An Kategorie Diagnoseereignis – Kategorie des Diagnoseereignis aus- • Sensor wählen. • Elektronik • Konfiguration • Prozess Simulation Diagnoseereignis –...
Seite 141 Proline Promass I 300 PROFIBUS DP Inbetriebnahme 3. Freigabecode durch wiederholte Eingabe im Parameter Freigabecode bestätigen (→  136) bestätigen.  Vor allen schreibgeschützten Parametern erscheint auf der Vor-Ort-Anzeige das -Symbol. • Deaktivieren des Parameterschreibschutz via Freigabecode →  60.
Seite 142 Inbetriebnahme Proline Promass I 300 PROFIBUS DP Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Einen Resetcode können Sie nur von Ihrer lokalen Endress+Hauser Serviceorganisa- tion erhalten. Dieser muss extra für jedes Gerät berechnet werden. 1. Seriennummer des Geräts notieren.
Seite 143 Proline Promass I 300 PROFIBUS DP Inbetriebnahme 2. Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position OFF (Werks- einstellung) bringen: Hardwareschreibschutz deaktiviert.  In Parameter Status Verriegelung wird keine Option angezeigt →  144. Auf der Vor-Ort-Anzeige verschwindet in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Symbol.
Seite 144 Betrieb Proline Promass I 300 PROFIBUS DP Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
Seite 145 Proline Promass I 300 PROFIBUS DP Betrieb 11.4.1 Untermenü "Messgrößen" Das Untermenü Messgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣ Messgrößen Massefluss →  146 Volumenfluss →  146 Normvolumenfluss →...
Seite 146 Betrieb Proline Promass I 300 PROFIBUS DP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Massefluss – Zeigt aktuell gemessenen Massefluss Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Masseflusseinheit (→  91) Volumenfluss – Zeigt aktuell berechneten Volumenfluss...
Seite 147 Proline Promass I 300 PROFIBUS DP Betrieb Parameter Voraussetzung Beschreibung Anzeige Temp.kompensierte dynamische Bei folgendem Bestellmerkmal: Zeigt aktuell berechnete Temperatur- Gleitkommazahl mit Vor- Viskosität "Anwendungspaket", Option EG "Visko- kompensation für die Viskosität an. zeichen sität" Abhängigkeit  In Parameter Software-Options- Die Einheit wird übernommen aus:...
Seite 148 Betrieb Proline Promass I 300 PROFIBUS DP Parameter Voraussetzung Beschreibung Anzeige Zielmessstoff Volumenfluss Bei folgenden Bedingungen: Zeigt aktuell gemessenen Volumenfluss Gleitkommazahl mit Vor- • Bestellmerkmal "Anwendungspaket", des Zielmessstoffs. zeichen Option ED "Konzentration" Abhängigkeit • In Parameter Flüssigkeitstyp ist Die Einheit wird übernommen aus:...
Seite 149 Proline Promass I 300 PROFIBUS DP Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Zuordnung Prozessgröße – Prozessgröße für Summenzähler wäh- • Massefluss len. • Volumenfluss • Normvolumenfluss • Zielmessstoff Masse- fluss • Trägermessstoff Masse- fluss • Zielmessstoff Volumen- fluss •...
Seite 150 Betrieb Proline Promass I 300 PROFIBUS DP Navigation Menü "Diagnose" → Messwerte → Eingangswerte → Stromeingang 1 … n ‣ Stromeingang 1 … n Messwerte 1 … n →  150 Gemessener Strom 1 … n →  150 Parameterübersicht mit Kurzbeschreibung...
Seite 151 Proline Promass I 300 PROFIBUS DP Betrieb ‣ Impuls-/Frequenz-/Schaltausgang →  151 1 … n ‣ Relaisausgang 1 … n →  152 Ausgangswerte Stromausgang Das Untermenü Wert Stromausgang enthält alle Parameter, um die aktuellen Messwerte zu jedem Stromausgang anzuzeigen.
Seite 152 Betrieb Proline Promass I 300 PROFIBUS DP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Ausgangsfrequenz 1 … n In Parameter Betriebsart ist die Option Zeigt aktuell gemessenen Wert vom 0,0 … 12 500,0 Hz Frequenz ausgewählt. Frequenzausgang. Impulsausgang 1 … n...
Seite 153 Proline Promass I 300 PROFIBUS DP Betrieb Funktionsumfang von Parameter "Steuerung Summenzähler " Optionen Beschreibung Totalisieren Der Summenzähler wird gestartet. Zurücksetzen + Anhalten Die Summierung wird angehalten und der Summenzähler auf Wert 0 zurückge- setzt. Vorwahlmenge + Anhal- Die Summierung wird angehalten und der Summenzähler auf seinen definierten Startwert aus Parameter Vorwahlmenge 1 …...
Seite 154 Betrieb Proline Promass I 300 PROFIBUS DP • x-Achse: Zeigt je nach Anzahl der gewählten Kanäle 250 bis 1000 Messwerte einer Pro- zessgröße. • y-Achse: Zeigt die ungefähre Messwertspanne und passt diese kontinuierlich an die lau- fende Messung an. Wenn die Länge des Speicherintervalls oder die getroffene Zuordnung der Prozessgrö- ßen zu den Kanälen geändert wird, wird der Inhalt des Messwertspeichers gelöscht.
Seite 155 Proline Promass I 300 PROFIBUS DP Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Zuordnung 1. Kanal Anwendungspaket Extended Histo- Prozessgröße zum Speicherkanal zuord- • Aus ROM ist verfügbar. nen. • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte •...
Seite 156 Betrieb Proline Promass I 300 PROFIBUS DP Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Zuordnung 3. Kanal Anwendungspaket Extended Histo- Speicherkanal eine Prozessgröße zuord- Auswahlliste siehe Parame- ROM ist verfügbar. nen. ter Zuordnung 1. Kanal (→  155)  In Parameter Software-Options- übersicht werden die aktuell...
Seite 157 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel, aber Signalausgabe Kabel des Anzeigemoduls ist nicht richtig einge- Stecker korrekt auf Hauptelektronikmodul und innerhalb des gültigen Bereichs steckt.
Seite 158 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Zum Zugriff Fehler Mögliche Ursachen Behebung Schreibzugriff auf Parameter ist nicht möglich. Hardware-Schreibschutz ist aktiviert. Verriegelungsschalter auf Hauptelektronikmo- dul in Position OFF bringen →  142. Schreibzugriff auf Parameter ist nicht möglich.
Seite 159 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Bedienung mit FieldCare oder DeviceCare via Firewall des PCs oder Netzwerks verhindert Je nach Einstellungen der verwendeten Firewall Serviceschnittstelle CDI-RJ45 (Port 8000) ist Kommunikation. auf dem PC oder im Netzwerk, muss die Firewall nicht möglich.
Seite 160 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP 12.2 Diagnoseinformation via Leuchtdioden 12.2.1 Messumformer Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte- status. 1 2 3 4 5 A0029629 Versorgungsspannung Gerätestatus Nicht verwendet Kommunikation Serviceschnittstelle (CDI) aktiv, Ethernet Link/Activity...
Seite 161 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 162 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung • Die Messung wird fortgesetzt. • Die Signalausgänge und Summenzähler werden nicht beeinflusst.
Seite 163 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...
Seite 164 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  220 • Via Untermenü →  220 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
Seite 165 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)
Seite 166 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Der Anwender befindet sich innerhalb des Menü Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.
Seite 167 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Coding Messwert (hex) Byte 5 Quality Quality Substatus Limits A0032228-DE  29 Struktur des Coding-Byte Der Inhalt des Coding-Byte ist dabei abhängig vom konfigurierten Fehlerverhalten im jeweiligen Funktionsblock. Je nachdem, welches Fehlerverhalten eingestellt wurde, wer- den über das Coding-Byte Statusinformationen gemäß...
Seite 168 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie (konfigurierbar) (fest zugeordnet) Quality Substatus (hex) (NE107) Nur Logbuch GOOD 0x80…0x8E – – Diagnoseinformation 302 Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie...
Seite 169 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung 12.7 Übersicht zu Diagnoseinformationen • Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erweitert sich die Anzahl der Diagnoseinformationen und der betroffenen Messgrößen. • Unter "Beeinflusste Messgrößen" werden immer alle beeinflussten Messgrößen der gesamten Gerätefamilie Promass gelistet.
Seite 170 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 046 Sensorlimit überschritten 1. Sensor prüfen 2. Prozessbedingungen prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Maintenance demanded Coding (hex) 0xA8 … 0xAB Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen •...
Seite 171 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 062 Sensorverbindung fehlerhaft 1. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 2. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- Messgrößenstatus former prüfen 3. Sensor ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
Seite 172 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 082 Datenspeicher 1. Modulverbindungen prüfen 2. Sevice kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
Seite 173 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 083 Speicherinhalt 1. Gerät neu starten 2. Sicherung des HistoROM S-DAT wiederherstellen (Parameter ' G erät Messgrößenstatus zurücksetzen' ) 3. HistoROM S-DAT ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
Seite 174 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 140 Sensorsignal asymmetrisch 1. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 2. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- Messgrößenstatus [ab Werk] former prüfen 3. Sensor ersetzen Quality Quality substatus...
Seite 175 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 144 Messabweichung zu hoch 1. Sensor prüfen oder tauschen 2. Prozessbedingungen prüfen Messgrößenstatus [ab Werk] Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen...
Seite 176 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP 12.7.2 Diagnose zur Elektronik Diagnoseinformation Behebungsmaßnahmen Kurztext 201 Gerätestörung 1. Gerät neu starten 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
Seite 177 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 242 Software inkompatibel 1. Software prüfen 2. Hauptelektronik flashen oder tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 178 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 252 Module inkompatibel 1. Elektronikmodule prüfen 2. Prüfen, ob korrekte Module verfügbar sind (z.B. NEx, Ex) Messgrößenstatus 3. Elektronikmodule ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27...
Seite 179 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 262 Sensorelektronikverbindung fehlerhaft 1. Verbindungskabel zwischen Sensorelektronikmodul (ISEM) und Hauptelektronik prüfen oder ersetzen Messgrößenstatus 2. ISEM oder Hauptelektronik prüfen oder ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
Seite 180 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 270 Hauptelektronik-Fehler Hauptelektronikmodul tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss • Öl-Normvolumenfluss • Schwingamplitude 2 •...
Seite 181 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 271 Hauptelektronik-Fehler 1. Gerät neu starten 2. Hauptelektronikmodul tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 182 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 272 Hauptelektronik-Fehler 1. Gerät neu starten 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 183 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 273 Hauptelektronik-Fehler Elektronik tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss • Öl-Normvolumenfluss • Schwingamplitude 2 •...
Seite 184 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 276 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten 2. I/O-Modul tauschen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
Seite 185 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 302 Geräteverifikation aktiv Geräteverifikation aktiv, bitte warten. Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
Seite 186 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 311 Elektronikfehler 1. Gerät nicht rücksetzen 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 187 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 332 Schreiben in HistoROM Backup fehlg. Nutzerschnittstellenleiterplatte ersetzen Ex d/XP: Messumformer ersetzen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
Seite 188 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 372 Sensorelektronik (ISEM) fehlerhaft 1. Gerät neu starten 2. Prüfen, ob Fehler erneut auftritt Messgrößenstatus 3. Sensorelektronikmodul (ISEM) ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27...
Seite 189 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 373 Sensorelektronik (ISEM) fehlerhaft 1. Daten übertragen oder Gerät rücksetzen 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
Seite 190 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 375 I/O 1 … n-Kommunikation fehlgeschlagen 1. Gerät neu starten 2. Prüfen, ob Fehler erneut auftritt Messgrößenstatus 3. Modulträger inklusive Elektronikmodulen ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 …...
Seite 191 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 382 Datenspeicher 1. T-DAT einstecken 2. T-DAT ersetzen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
Seite 192 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 383 Speicherinhalt 1. Gerät neu starten 2. T-DAT löschen via Parameter ' G erät zurücksetzen' Messgrößenstatus 3. T-DAT ersetzen Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27...
Seite 193 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 387 HistoROM Backup fehlerhaft Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss • Öl-Normvolumenfluss •...
Seite 194 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 331 Firmwareupdate fehlgeschlagen 1. Gerätefirmware updaten 2. Gerät neu starten Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 195 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 410 Datenübertragung 1. Verbindung prüfen 2. Datenübertragung wiederholen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
Seite 196 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 412 Download verarbeiten Download aktiv, bitte warten Messgrößenstatus Quality Uncertain Quality substatus Initial value Coding (hex) 0x4C … 0x4F Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
Seite 197 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 437 Konfiguration inkompatibel 1. Gerät neu starten 2. Service kontaktieren Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 198 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 438 Datensatz 1. Datensatzdatei prüfen 2. Geräteparametrierung prüfen Messgrößenstatus 3. Up- und Download der neuen Konf. Quality Uncertain Quality substatus Maintenance demanded Coding (hex) 0x68 … 0x6B Statussignal...
Seite 199 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 442 Frequenzausgang 1 … n 1. Prozess prüfen 2. Einstellung Frequenzausgang prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen...
Seite 200 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 453 Messwertunterdrückung Messwertunterdrückung ausschalten Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Kinematische Viskosität • Wasser-Normvolumenfluss •...
Seite 201 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 482 FB not Auto/Cas Block in AUTO Modus setzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen Kurztext...
Seite 202 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 485 Simulation Messgröße Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Kinematische Viskosität •...
Seite 203 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 491 Simulation Stromausgang 1 … n Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen Kurztext 492 Simulation Frequenzausgang 1 …...
Seite 204 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 494 Simulation Schaltausgang 1 … n Simulation Schaltausgang ausschalten Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen...
Seite 205 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 497 Simulation Blockausgang Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen Kurztext 520 I/O 1 … n-Hardwarekonfiguration ungültig 1.
Seite 206 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 529 Konzentrationseinstellungen fehlerhaft 1. Konzentrationseinstellungen prüfen 2. Eingabewerte prüfen Messgrößenstatus Quality Quality substatus Function check Coding (hex) 0x3C … 0x3F Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Trägermessstoff Massefluss •...
Seite 207 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung 12.7.4 Diagnose zum Prozess Diagnoseinformation Behebungsmaßnahmen Kurztext 803 Schleifenstrom 1. Verkabelung prüfen 2. I/O-Modul tauschen Messgrößenstatus Quality Quality substatus Process related Coding (hex) 0x28 … 0x2B Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen –...
Seite 208 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 831 Sensortemperatur zu niedrig Umgebungstemp. rund um Sensorgehäuse erhöhen Messgrößenstatus [ab Werk] Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen •...
Seite 209 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 832 Elektroniktemperatur zu hoch Umgebungstemperatur reduzieren Messgrößenstatus [ab Werk] Quality Quality substatus Process related Coding (hex) 0x28 … 0x2B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
Seite 210 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 833 Elektroniktemperatur zu niedrig Umgebungstemperatur erhöhen Messgrößenstatus [ab Werk] Quality Quality substatus Process related Coding (hex) 0x28 … 0x2B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
Seite 211 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 834 Prozesstemperatur zu hoch Prozesstemperatur reduzieren Messgrößenstatus [ab Werk] Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 212 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 835 Prozesstemperatur zu niedrig Prozesstemperatur erhöhen Messgrößenstatus [ab Werk] Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 213 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 842 Prozessgrenzwert Schleichmengenüberwachung aktiv! 1. Einstellungen Schleichmengenunterdrückung prüfen Messgrößenstatus [ab Werk] Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 214 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 882 Eingangssignal 1. I/O-Konfiguration prüfen 2. Externes Gerät oder Prozessdruck prüfen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 215 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 910 Messrohr schwingt nicht 1. Elektronik prüfen 2. Sensor prüfen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 216 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 912 Messstoff inhomogen 1. Prozessbedingungen prüfen 2. Systemdruck erhöhen Messgrößenstatus [ab Werk] Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen •...
Seite 217 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 913 Messstoff ungeeignet 1. Prozessbedingungen prüfen 2. Elektronikmodule oder Sensor prüfen Messgrößenstatus [ab Werk] Quality Uncertain Quality substatus Process related Coding (hex) 0x78 … 0x7B Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen...
Seite 218 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Kurztext 942 API-Dichte außerhalb Spezifikation 1. Prozessdichte mit gewählter API-Warengruppe prüfen 2. API-bezogene Parameter prüfen Messgrößenstatus Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen...
Seite 219 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 944 Monitoring fehlgeschlagen Prozessbedingungen für Heartbeat Monitoring prüfen Messgrößenstatus [ab Werk] Quality Quality substatus Maintenance alarm Coding (hex) 0x24 … 0x27 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 220 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP 12.8 Anstehende Diagnoseereignisse Das Menü Diagnose bietet die Möglichkeit, sich das aktuelle und zuletzt aufgetretene Diagnoseereignis separat anzeigen zu lassen. Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  163 •...
Seite 221 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung / ../Diagnoseliste Diagnose 1 F273 Hauptelektronik Diagnose 2 Diagnose 3 A0014006-DE  30 Am Beispiel der Vor-Ort-Anzeige Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Vor-Ort-Anzeige →  163 • Via Webbrowser →  164 •...
Seite 222 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP 12.10.2 Ereignis-Logbuch filtern Mithilfe von Parameter Filteroptionen kann bestimmt werden, welche Kategorie von Ereignismeldungen im Untermenü Ereignisliste angezeigt werden. Navigationspfad Diagnose → Ereignislogbuch → Filteroptionen Filterkategorien • Alle • Ausfall (F) •...
Seite 223 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Informationsereignis Ereignistext I1451 Monitoring an I1457 Verifikat.Messabweichung nicht bestanden I1459 I/O-Modul-Verifikation nicht bestanden I1460 HBSI-Verifikation nicht bestanden I1461 Sensorverifikation nicht bestanden I1462 Verifik. Sensor-Elektr. nicht bestanden I1512 Download gestartet I1513 Download beendet...
Seite 224 Diagnose und Störungsbehebung Proline Promass I 300 PROFIBUS DP 12.11.1 Funktionsumfang von Parameter "Gerät zurücksetzen" Optionen Beschreibung Abbrechen Der Parameter wird ohne Aktion verlassen. Auf Auslieferungszustand Jeder Parameter, für den eine kundenspezifische Voreinstellung bestellt wurde, wird auf diesen kundenspezifischen Wert zurückgesetzt; alle anderen Parameter auf ihre Werkseinstellung.
Seite 225 Proline Promass I 300 PROFIBUS DP Diagnose und Störungsbehebung Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenbezeichnung Zeigt Bezeichnung für Messstelle an. Max. 32 Zeichen wie Buchsta- Promass 300 DP ben, Zahlen oder Sonderzei- chen (z.B. @, %, /). Seriennummer Zeigt die Seriennummer des Messgeräts.
Seite 226 Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 8I3B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.
Seite 227 Bei der Reinigung mit Molchen ist folgender Punkt zu beachten: Innendurchmesser von Messrohr und Prozessanschluss beachten. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie Netilion oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 228 • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 229 Proline Promass I 300 PROFIBUS DP Reparatur 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Hersteller zurückgeben.
Seite 230 Proline Promass I 300 PROFIBUS DP Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 231 Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. Den Bestellcode mit der Produktwurzel DK8003 verwenden. ...
Seite 232 Zubehör Proline Promass I 300 PROFIBUS DP 15.3 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Memograph M Messgrößen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen internen Speicher und zusätzlich auf SD-Karte oder USB-Stick.
Seite 233 Proline Promass I 300 PROFIBUS DP Technische Daten Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
Seite 234 Technische Daten Proline Promass I 300 PROFIBUS DP 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur • Viskosität Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in]...
Seite 235 Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 236 Technische Daten Proline Promass I 300 PROFIBUS DP Stromeingang 0/4…20 mA Stromeingang 0/4…20 mA (aktiv/passiv) Strombereich • 4…20 mA (aktiv) • 0/4…20 mA (passiv) Auflösung 1 µA Spannungsabfall Typisch: 0,6 … 2 V bei 3,6 … 22 mA (passiv) Maximale Eingangsspan- ≤...
Seite 237 Proline Promass I 300 PROFIBUS DP Technische Daten 16.4 Ausgang Ausgangssignal PROFIBUS DP Signalkodierung NRZ-Code Datenübertragung 9,6 kBaud…12 MBaud Abschlusswiderstand Integriert, über DIP-Schalter aktivierbar Stromausgang 4…20 mA Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR •...
Seite 238 Technische Daten Proline Promass I 300 PROFIBUS DP Auflösung 0,38 µA Dämpfung Einstellbar: 0 … 999 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie •...
Seite 239 Proline Promass I 300 PROFIBUS DP Technische Daten Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 240 Technische Daten Proline Promass I 300 PROFIBUS DP Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte •...
Seite 241 Proline Promass I 300 PROFIBUS DP Technische Daten Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierbarer Wert zwischen: 2 … 12 500 Hz Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status •...
Seite 242 Technische Daten Proline Promass I 300 PROFIBUS DP Schleichmengenunterdrü- Die Schaltpunkte für die Schleichmengenunterdrückung sind frei wählbar. ckung Galvanische Trennung Die Ausgänge sind galvanisch getrennt: • von der Spannungsversorgung • zueinander • gegen Anschluss Potentialausgleich (PE) Protokollspezifische Daten Hersteller-ID 0x11...
Seite 243 Proline Promass I 300 PROFIBUS DP Technische Daten Leistungsaufnahme Messumformer Max. 10 W (Wirkleistung) Einschaltstrom Max. 36 A (<5 ms) gemäß NAMUR-Empfehlung NE 21 Stromaufnahme Messumformer • Max. 400 mA (24 V) • Max. 200 mA (110 V, 50/60 Hz; 230 V, 50/60 Hz) Versorgungsausfall •...
Seite 244 Technische Daten Proline Promass I 300 PROFIBUS DP 16.6 Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO 11631 • Wasser • +15 … +45 °C (+59 … +113 °F) • 2 … 6 bar (29 … 87 psi) • Angaben gemäß Kalibrierprotokoll •...
Seite 245 Proline Promass I 300 PROFIBUS DP Technische Daten Nullpunktstabilität [mm] [in] [kg/h] [lb/min] 13,5 0,496 FB = Full bore (voller Nennweitenquerschnitt) Durchflusswerte Durchflusswerte als Turndown-Kennzahlen abhängig von der Nennweite. SI-Einheiten 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h]...
Seite 246 Technische Daten Proline Promass I 300 PROFIBUS DP Impuls-/Frequenzausgang v.M. = vom Messwert Genauigkeit Max. ±50 ppm v.M. (über den kompletten Umgebungstemperaturbereich) Wiederholbarkeit v.M. = vom Messwert; 1 g/cm = 1 kg/l; T = Messstofftemperatur Grund-Wiederholbarkeit Berechnungsgrundlagen →  247 Masse- und Volumenfluss (Flüssigkeiten)
Seite 247 Proline Promass I 300 PROFIBUS DP Technische Daten [kg/m ] [°C] [°F] -40 0 40 80 120 160 200 240 280 320 A0016614 Felddichtejustierung, Beispiel bei +20 °C (+68 °F) Sonderdichtekalibrierung Temperatur ±0,005 · T °C (± 0,005 · (T – 32) °F)
Seite 248 Technische Daten Proline Promass I 300 PROFIBUS DP Berechnung der maximalen Messabweichung in Abhängigkeit von der Durchflussrate Durchflussrate maximale Messabweichung in % v.M. ZeroPoint ⋅ ± BaseAccu ³ BaseAccu A0021339 A0021332 ZeroPoint ZeroPoint ⋅ ⋅ ± < BaseAccu MeasValue A0021333 A0021334 Berechnung der maximalen Wiederholbarkeit in Abhängigkeit von der Durchflussrate...
Seite 249 4 … 95 % geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
Seite 250 Technische Daten Proline Promass I 300 PROFIBUS DP Elektromagnetische Ver- • Nach IEC/EN 61326 und NAMUR-Empfehlung 21 (NE 21) träglichkeit (EMV) • Nach IEC/EN 61000-6-2 und IEC/EN 61000-6-4 • Geräteausführung mit PROFIBUS DP: Erfüllt Emissionsgrenzwerte für Industrie nach EN 50170 Volume 2, IEC 61784 Für PROFIBUS DP gilt: Bei Baudraten >...
Seite 251 Proline Promass I 300 PROFIBUS DP Technische Daten zusammen mit dem Messgerät bestellt werden (Bestellmerkmal "Weitere Zulassung", Option LN "Berstdruck Sensorgehäuse, Typenprüfung"). Berstdruck Messaufnehmergehäuse [mm] [in] [bar] [psi] ³⁄₈ 3 190 ½ 3 190 15 FB ½ FB 3 408...
Seite 252 Technische Daten Proline Promass I 300 PROFIBUS DP Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen. Gewichtsangaben inklusive Messumformer gemäß Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet". Abweichende Werte aufgrund anderer Messumformerausführungen: • Messumformerausführung für den Ex-Bereich (Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet";...
Seite 253 Proline Promass I 300 PROFIBUS DP Technische Daten Fensterwerkstoff Bestellmerkmal "Gehäuse": • Option A "Alu, beschichtet": Glas • Option B "Rostfrei, hygienisch": Polycarbonat • Option L "Guss, rostfrei": Glas Dichtungen Bestellmerkmal "Gehäuse": Option B "Rostfrei, hygienisch": EPDM und Silikon Kabeleinführungen/-verschraubungen A0020640 ...
Seite 254 Technische Daten Proline Promass I 300 PROFIBUS DP Bestellmerkmal "Gehäuse", Option L "Guss, rostfrei" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsgefährdeten Bereich geeignet. Kabeleinführung/-verschraubung Werkstoff Kabelverschraubung M20 × 1,5 Rostfreier Stahl, 1.4404 (316L) Adapter für Kabeleinführung mit Innengewinde G ½"...
Seite 255 Proline Promass I 300 PROFIBUS DP Technische Daten Prozessanschlüsse • Festflanschanschlüsse: • EN 1092-1 (DIN 2501) Flansch • EN 1092-1 (DIN 2512N) Flansch • ASME B16.5 Flansch • JIS B2220 Flansch • DIN 11864-2 Form A Flansch, DIN 11866 Reihe A, Bundflansch •...
Seite 256 Technische Daten Proline Promass I 300 PROFIBUS DP A0026785  33 Bedienung mit Touch Control Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar Bedienelemente • Bedienung von außen ohne Öffnen des Gehäuses via Touch Control (3 optische Tasten): , , ...
Seite 257 Proline Promass I 300 PROFIBUS DP Technische Daten Gehäusewerkstoff Der Gehäusewerkstoff des Anzeige- und Bedienmoduls DKX001 ist abhängig von der Aus- wahl des Werkstoffs des Messumformergehäuses. Messumformergehäuse Abgesetztes Anzeige- und Bedienmodul Bestellmerkmal "Gehäuse" Werkstoff Werkstoff Option A "Alu, beschichtet" AlSi10Mg, beschichtet AlSi10Mg, beschichtet Option L "Guss, rostfrei"...
Seite 258 Technische Daten Proline Promass I 300 PROFIBUS DP Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools Field Xpert SMT70/77/50 • Alle Feldbus-Proto- Betriebsanleitung BA01202S kolle Gerätebeschreibungsdateien: • WLAN-Schnittstelle Updatefunktion vom Handbe- • Bluetooth diengerät verwenden • Serviceschnittstelle CDI-RJ45 SmartBlue App Smartphone oder Tablet WLAN →...
Seite 259 Proline Promass I 300 PROFIBUS DP Technische Daten Zusatzinformationen Speicherkonzept Es gibt verschiedene Speicher, in denen Gerätedaten gespeichert und vom Gerät genutzt werden: HistoROM Backup T-DAT S-DAT Verfügbare • Ereignis-Logbuch z. B. Diagnoseereignisse • Messwertspeicherung (Bestelloption • Messaufnehmerdaten: z. B. Nenn- Daten •...
Seite 260 Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung der CE- Kennzeichnung. UKCA-Kennzeichnung Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnun- gen (Statutory Instruments).
Seite 261 • Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) PESR/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
Seite 262 Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 263 Proline Promass I 300 PROFIBUS DP Technische Daten Ereignislogbuch: Speichervolumen wird von 20 Meldungseinträgen (Standardausführung) auf bis zu 100 erweitert. Messwertspeicher (Linienschreiber): • Speichervolumen wird für bis zu 1000 Messwerte aktiviert. • 250 Messwerte können über jeden der 4 Speicherkanäle ausgegeben werden. Aufzeich- nungsintervall ist frei konfigurierbar.
Seite 264 Überblick zum bestellbaren Zubehör →  230 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 265 Proline Promass I 300 PROFIBUS DP Technische Daten Beschreibung Geräteparameter Dokumentationscode FOUNDA- PROFINET TION Field- PROFIBUS PROFIBUS Modbus mit Ether- Messgerät HART RS485 EtherNet/IP PROFINET net-APL Promass 300 GP01057D GP01094D GP01058D GP01134D GP01059D GP01114D GP01115D GP01168D Geräteabhängige Sicherheitshinweise Zusatzdokumentation Sicherheitshinweise für elektrische Betriebsmittel für explosionsgefährdete Bereiche.
Seite 266 Technische Daten Proline Promass I 300 PROFIBUS DP Inhalt Dokumentationscode Konzentrationsmessung SD02212D Viskositätsmessung Promass I SD02210D Einbauanleitung Inhalt Bemerkung Einbauanleitung für Ersatzteilsets und Zubehör • Übersicht aller verfügbaren Ersatzteilsets über Device Viewer aufrufen →  228 • Bestellbares Zubehör mit Einbauanleitung →...
Seite 267 Proline Promass I 300 PROFIBUS DP Stichwortverzeichnis Stichwortverzeichnis 0 … 9 3-A-Zulassung ......261 Bedienelemente .
Seite 268 Stichwortverzeichnis Proline Promass I 300 PROFIBUS DP Dichtejustierung durchführen ....122 Summenzähler zurücksetzen ....152 DIP-Schalter Summenzähler-Reset .
Seite 269 Proline Promass I 300 PROFIBUS DP Stichwortverzeichnis Gerätekomponenten ......14 Gerätekonfiguration verwalten ....135 Maximale Messabweichung .
Seite 270 Stichwortverzeichnis Proline Promass I 300 PROFIBUS DP Ein- und Auslaufstrecken ....22 Schleichmengenunterdrückung (Assistent) ..117 Einbaulage ......22 Sensorabgleich (Untermenü) .
Seite 271 Proline Promass I 300 PROFIBUS DP Stichwortverzeichnis SETTOT_TOTAL Modul ..... . . 80 Sicherheit ........9 UKCA-Kennzeichnung .
Seite 272 Stichwortverzeichnis Proline Promass I 300 PROFIBUS DP W@M Device Viewer ......15 Warenannahme ......15 Wärmeisolation .
