3.4 Vakuumgenerator
Vakuumet genereras av 2 batteridrivna vakuumpumpar (12). Vakuumgenereringen är konstruerad för jämna
och sugtäta belastningar.
För att spara energi stängs vakuumgeneratorn automatiskt av så snart vakuumet når -680 mbar. Vakuumgene-
ratorn kopplas automatiskt på igen så snart vakuumet sjunker under -580 mbar.
FARA
Lastfall på grund av obehörig justering av den automatiska avstängningen av va-
kuumgeneratorn
Allvarliga personskador eller dödsfall!
•
Den automatiska avstängningen av vakuumgeneratorn är optimalt inställd på fabriken och
får inte justeras.

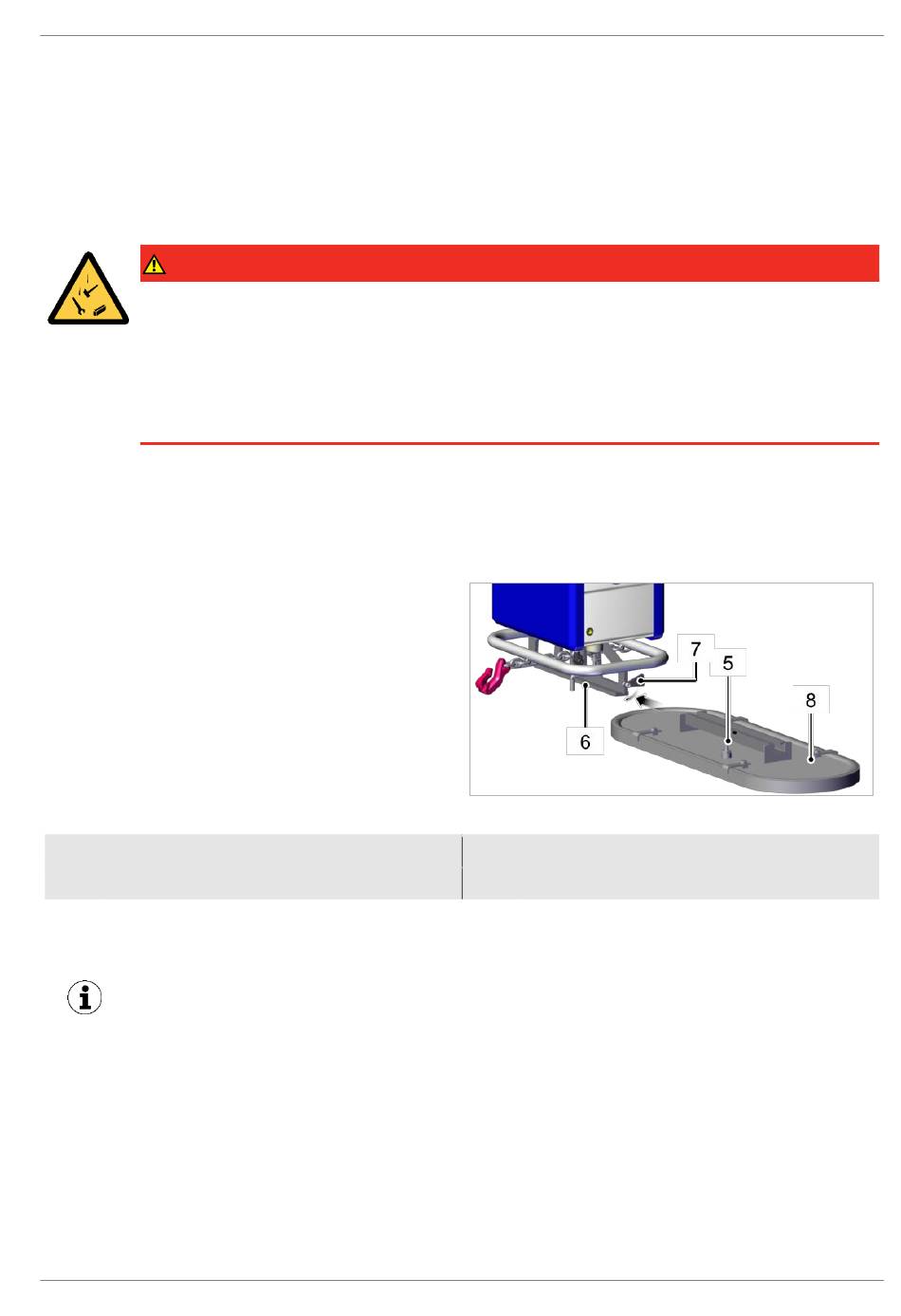

3.5 Sugplattor
Sugplattan ingår inte i leveransomfattningen. Den används för att suga upp lasten. Valet av sugplatta beror på
lasten (vikt, geometri och ytegenskaper).
Använd endast sugplattor från tillverkaren Probst på
vilka den maximalt tillåtna lastkapaciteten vid ett under-
tryck på -500 mbar är tydligt angiven på lastkapacite-
tsdekalen. Om situationen är oklar får lyftanordningen
och sugplattan inte under några omständigheter tas i
drift. Kontakta Probst-företaget!
Vanliga sugplattor är inte lämpliga för hantering av
glasrutor.
Vakuumanslutning
5
Monteringsskena för sugplatta
6
Sugplattan (8) skjuts på monteringsskenan (6) och säkras med spärren (7).
Den maximalt tillåtna belastningen på sugplattan bestämmer den maximalt tillåtna belastningen på
hela lyftanordningen (se lastplattan på sugplattan).
SV - 30.30.01.04558 - 00 - 09/24
Bult sugplatta
7
Sugplatta
8
3 Produktbeskrivning
