probst SM-1200 Betriebsanleitung Seite 79

3 Produktbeskrivning

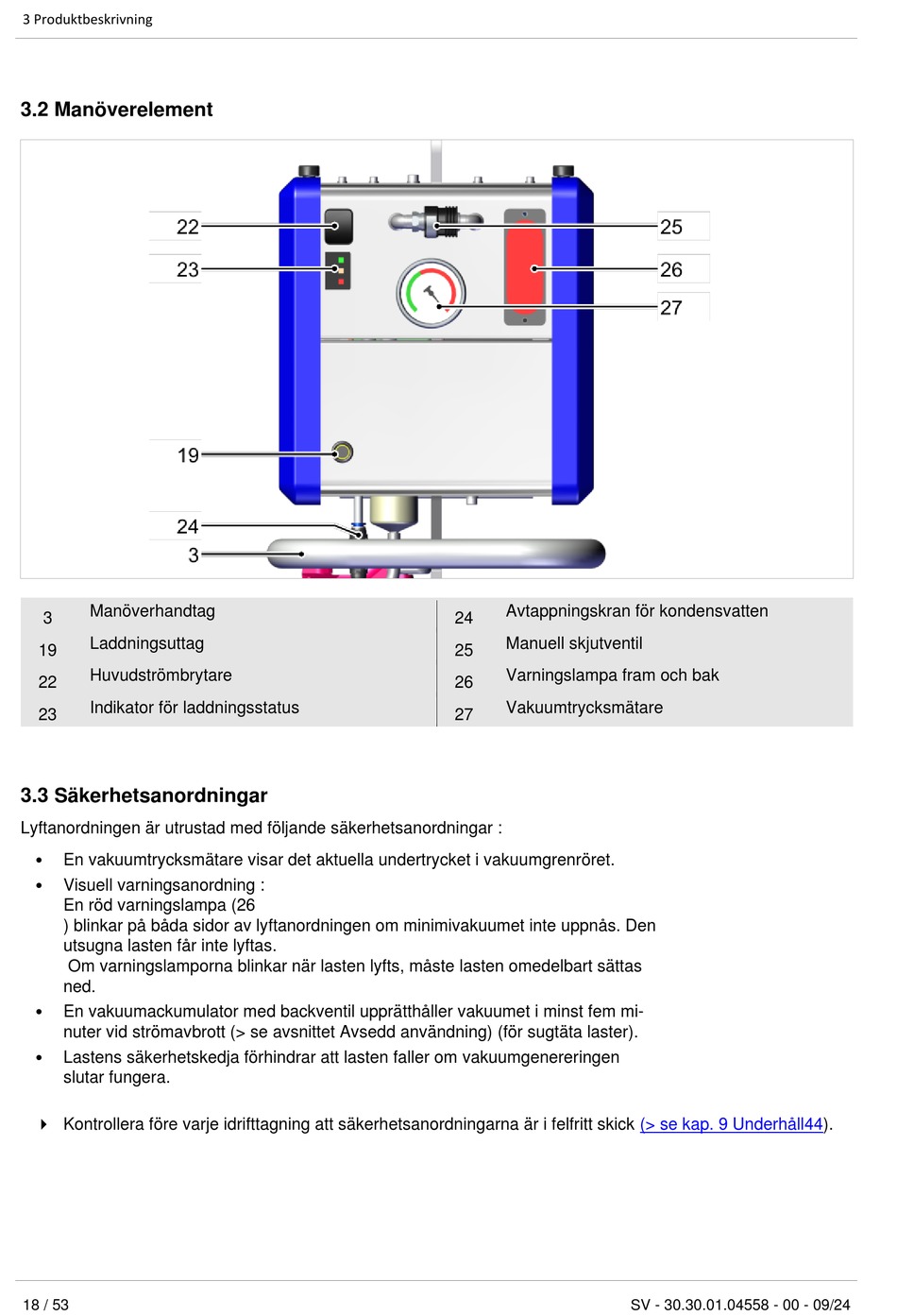

3.2 Manöverelement
Manöverhandtag
3
Laddningsuttag
19
Huvudströmbrytare
22
Indikator för laddningsstatus
23
3.3 Säkerhetsanordningar
Lyftanordningen är utrustad med följande säkerhetsanordningar :
•
En vakuumtrycksmätare visar det aktuella undertrycket i vakuumgrenröret.
• Visuell varningsanordning :
En röd varningslampa (26
) blinkar på båda sidor av lyftanordningen om minimivakuumet inte uppnås. Den
utsugna lasten får inte lyftas.
Om varningslamporna blinkar när lasten lyfts, måste lasten omedelbart sättas
ned.
•
En vakuumackumulator med backventil upprätthåller vakuumet i minst fem mi-
nuter vid strömavbrott (> se avsnittet Avsedd användning) (för sugtäta laster).
• Lastens säkerhetskedja förhindrar att lasten faller om vakuumgenereringen
slutar fungera.
 Kontrollera före varje idrifttagning att säkerhetsanordningarna är i felfritt skick
18 / 53
Avtappningskran för kondensvatten
24
Manuell skjutventil
25
Varningslampa fram och bak
26
Vakuumtrycksmätare
27
(> se kap. 9 Underhåll44).
SV - 30.30.01.04558 - 00 - 09/24
