2
3
5
Nr.
Element
1
Antenne
2
Statusanzeigen
3
Taste LINK
4
Signalstärkenzeige
5
DMX-Ausgänge 1-6
6
Buchsen DMX IN/THRU
7
Sicherungshalter
8
Netzanschluss
9
M10-Gewindeeinsatz

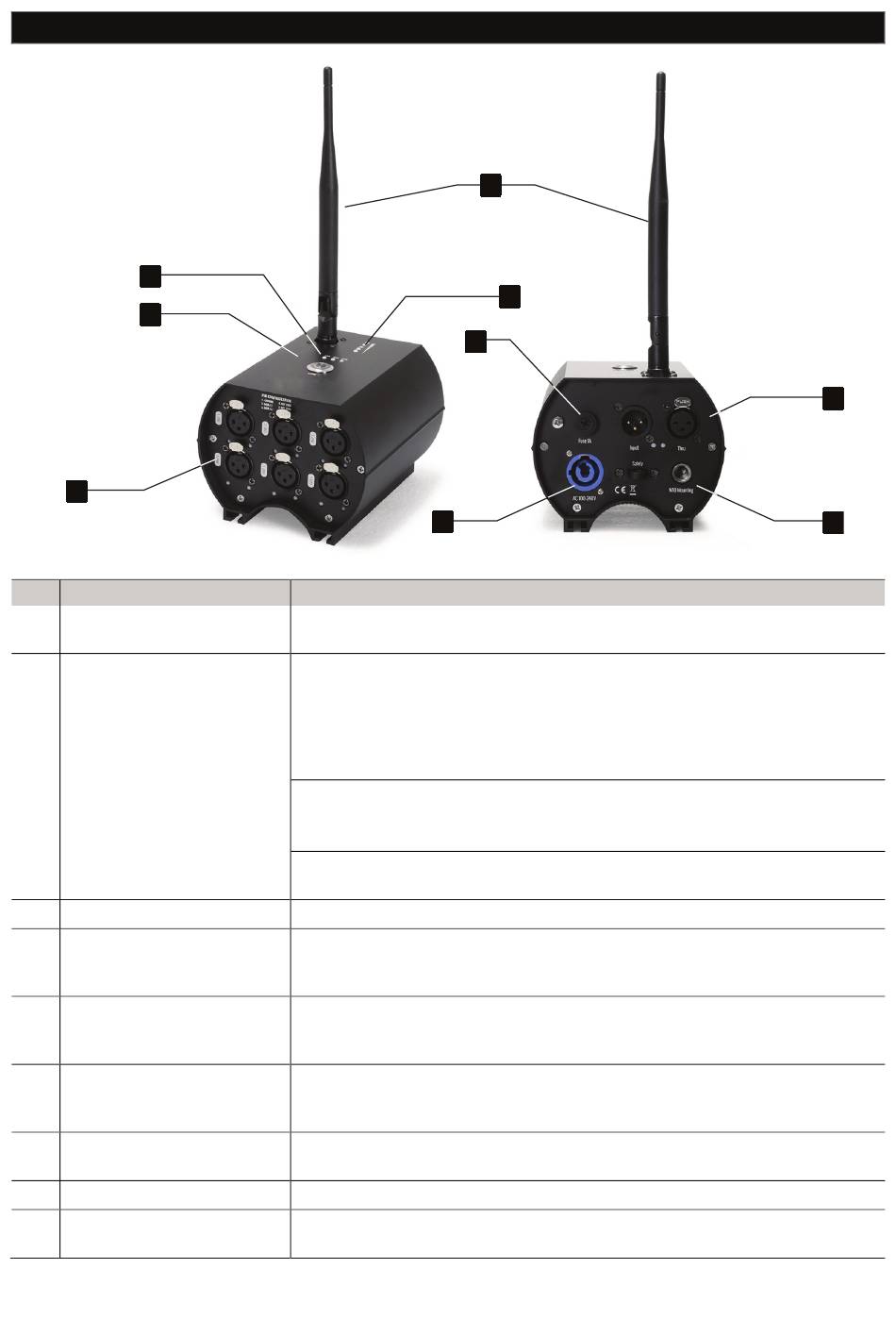

BEDIENELEMENTE UND ANSCHLÜSSE
Funktion
Schauben Sie die Antenne auf den Antennenanschluss und richten Sie sie für
den Betrieb senkrecht auf.
LINK
• Schnelles Blinken: Aufbau der Übertragungsstrecke zum Sender
• Langsames Blinken: Übertragungsstrecke aktiv, es liegt kein DMX-Signal an
• Leuchtet kontinuierlich: Übertragungsstrecke aktiv, DMX-Signale werden
empfangen
• Aus: Übertragungsstrecke nicht aktiv
DMX
• Leuchtet kontinuierlich: DMX-Signale werden empfangen
• Aus: kein DMX-Signal
ON
Leuchtet kontinuierlich bei eingeschaltetem Gerät.
Zum Trennen der Verbindung fünf Sekunden drücken (LINK-LED erlischt).
Die oberen vier grünen LEDs zeigen die Signalstärke (oberste LED: 80%, dritte
LED: 60%, zweite LED: 40 %, erste LED: 20 %). Die unterste LED leuchtet rot,
wenn die Übertragungsstrecke nicht aktiv ist.
3-polige XLR-Ausgangsbuchsen mit Statusanzeigen für DMX-Datenüber-
mittlung. PWR (Rot) = Spannungsversorgung des Ports hergestellt, SIG (Grün)
= DMX-Signal vorhanden.
DMX IN: DMX-Eingang zum Anschluss des DMX-Steuersignals; DMX THRU:
Direkter DMX-Ausgang zum Anschluss weiterer DMX-Geräte oder DMX-Splitter
in derselben DMX-Kette wie der DMX-Eingang.
Ersetzen Sie die Sicherung nur bei ausgestecktem Gerät und nur durch eine
gleichwertige Sicherung. Der korrekte Wert ist am Gerät angegeben.
Stecken Sie hier die Netzleitung ein.
Zur Montage einer Traversenklammer. Die Öse daneben dient zum Befestigen
eines Sicherungsseils.
1
4
7
8
6 • DE
6
9
