Futurelight CP-240 Bedienungsanleitung
240-channel dmx-controller
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen

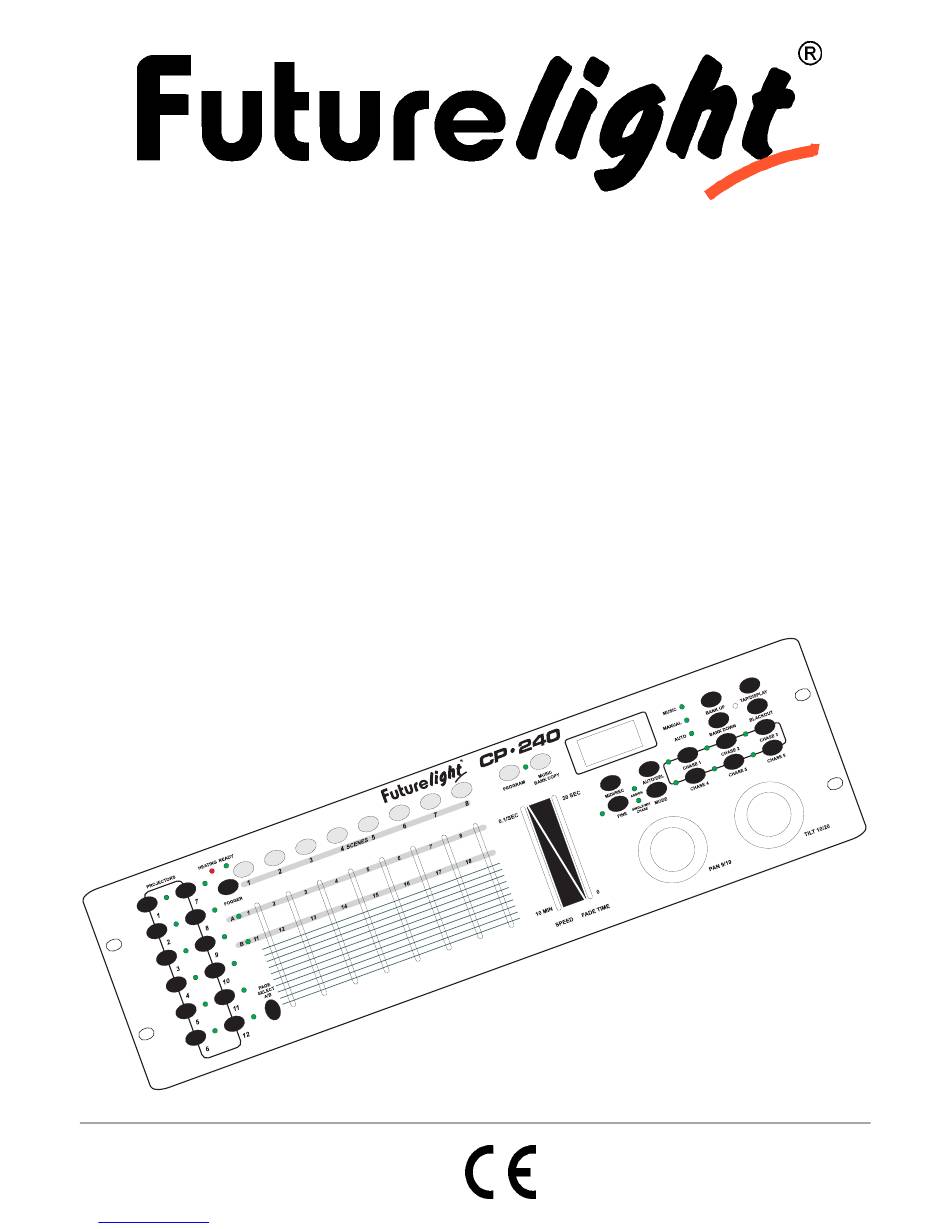

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
CP-240
240-channel DMX-controller
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.
Downloaded from
www.Manualslib.com
manuals search engine
Inhaltsverzeichnis
Verwandte Anleitungen für Futurelight CP-240
Inhaltszusammenfassung für Futurelight CP-240
- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO CP-240 240-channel DMX-controller © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
-
Seite 2: Inhaltsverzeichnis
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido 1. EINFÜHRUNG............................... 4 2. SICHERHEITSHINWEISE..........................4 3. BESTIMMUNGSGEMÄSSE VERWENDUNG ....................5 4. GERÄTEBESCHREIBUNG .......................... 6 4.1 Features ..............................6 4.2 Geräteübersicht............................6 5. SETUP................................7 5.1 Installation ..............................7 5.2 Musiksteuerung............................8 5.3 Anschluss an den Projektor ........................8 5.4 Zuweisen der DMX-Kanäle ........................ - Seite 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.futurelight.com 3/41 51834265_V_1_2.DOC Downloaded from www.Manualslib.com...
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT CP-240 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 5: Bestimmungsgemässe Verwendung
Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Der Aufbau entspricht der Schutzklasse III. -
Seite 6: Gerätebeschreibung
4. GERÄTEBESCHREIBUNG 4.1 Features Kompakter DMX-Controller • 240 Steuerkanäle für 12 Projektoren mit je 20 DMX Kanälen • 8 Kanalfader mit zwei Bänken zur direkten Ansteuerung von 16 Kanälen • Pan/Tilt-Encoder • Alle Kanäle frei zuweisbar • Alle Kanalfader und Encoder invertierbar •... -
Seite 7: Setup
10) MUSIC/BANK-COPY-TASTE Wenn die LED leuchtet, befindet sich der Controller im Audio-Modus (Betrieb mit Musiksteuerung). 11) SPEED-FADER 12) FADE TIME-FADER 13) DISPLAY 14) MIDI/REC-TASTE 15) FINE-TASTE 16) AUTO/DEL-TASTE 17) MODE-TASTE 18) MUSIC-LED 19) MANUAL-LED 20) AUTO-LED 21) BANK UP-TASTE 22) BANK DOWN-TASTE 23) TAP/DISPLAY-TASTE 24) BLACKOUT-TASTE 25) CHASE-TASTEN... -
Seite 8: Musiksteuerung
Die Polung der DMX-Eingangsbuchse lässt sich über den DMX Polarity-Wahlschalter einstellen. Aufbau einer seriellen DMX-Kette: Verbinden Sie den DMX-Ausgang des CP-240 mit dem DMX-Eingang des nächsten Gerätes. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind. -
Seite 9: Zuweisen Der Fade Time
Schalten Sie das Gerät wieder ein. 5.5 Zuweisen der Fade Time Beim CP-240 können Sie festlegen, ob die einzustellende Fade Time nur für die PAN-/TILT-Bewegung oder für alle DMX-Kanäle gelten soll. Dies ist besonders sinnvoll, wenn die Spiegel- oder Kopfbewegung langsam, der Farb- oder Gobowechsel jedoch schnell ausgeführt werden soll. -
Seite 10: Bedienung
100) umschalten. 6.2 Programmierung Ein Programm ist eine Aneinanderreihung von verschiedenen Szenen, die nacheinander abgespielt werden. Mit dem CP-240 lassen sich bis zu 30 verschiedene Programme (Banks) mit bis zu 8 Szenen programmieren. 6.2.1 Programmierung eines Programms Drücken und Halten Sie die Program-Taste bis die Prog-LED im Display blinkt. -
Seite 11: Chaser
Drücken und Halten Sie die Program-Taste, um den Programmiermodus zu verlassen. 6.3 Chaser Ein Chaser ist eine Aneinanderreihung von verschiedenen Programmen und/oder Szenen, die nacheinander abgespielt werden. Mit dem CP-240 lassen sich bis zu 6 verschiedene Chaser mit bis zu 240 Steps programmieren. 6.3.1 Programmierung eines Chasers Drücken und Halten Sie die Program-Taste. -
Seite 12: Kopieren Und Löschen Von Szenen Und Programmen
Step löschen Drücken und Halten Sie die Program-Taste und wählen Sie den gewünschten Chaser über die Chase- Tasten aus. Drücken Sie die Display-Taste zur Umschaltung auf Step-Anzeige. Wählen Sie durch Drücken der entsprechenden Bank-Taste die Szene aus, die gelöscht werden soll. Drücken Sie die Del-Taste. -
Seite 13: Problembehebung
7. PROBLEMBEHEBUNG PROBLEM URSACHE LÖSUNG Gerät lässt sich nicht anschalten. Die Anschlussleitung des Netzteils Überprüfen Sie die ist nicht angeschlossen. Anschlussleitung und eventuelle Verlängerungsleitungen. Keine Signalausgabe. Blackout aktiv. Deaktivieren Sie den Blackout durch Drücken der Blackout-Taste. 8. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw.
