BEDIENUNGSANLEITUNG
USER MANUAL

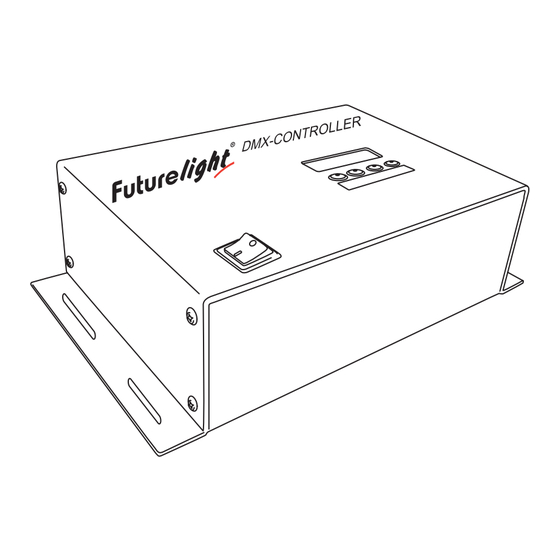

LC-01
DMX-Controller
Für weiteren Gebrauch aufbewahren!
©
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Reproduction prohibited!

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Futurelight LC-01

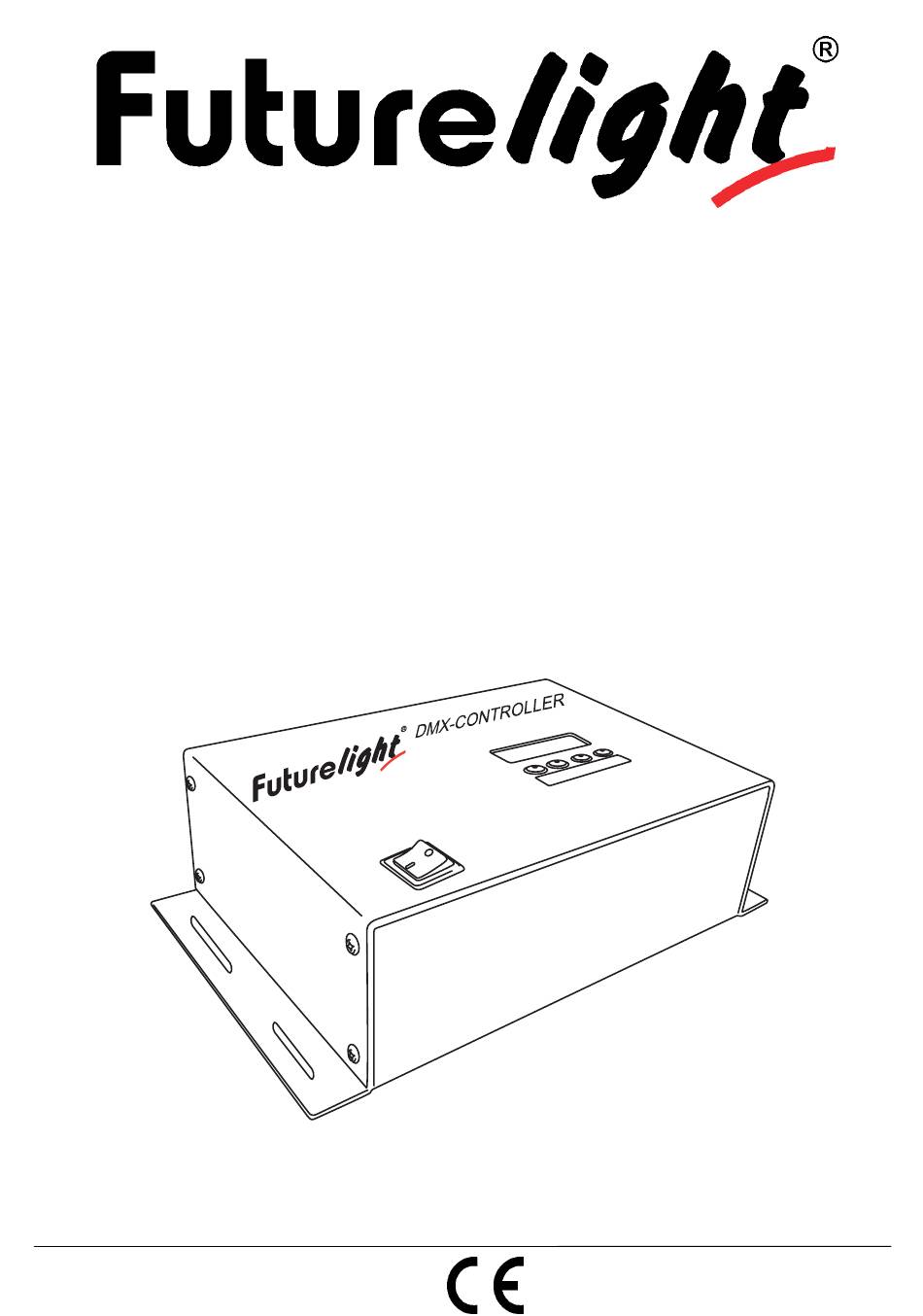

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LC-01 DMX-Controller Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
  • Seite 2: Inhaltsverzeichnis

    Anschluss der Teile............................7 BEDIENUNG ..............................8 Chaser im Stand-Alone Betrieb ........................8 System Mode ..............................9 DMX-gesteuerter Betrieb ..........................9 Adressierung des LC-01 ..........................10 DMX-Protokoll .............................. 10 Steuerkanäle ..............................10 REINIGUNG UND WARTUNG........................11 TECHNISCHE DATEN ............................ 12 INTRODUCTION .............................
  • Seite 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine FUTURELIGHT LC-01 DMX Lichtsteuerung entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Seite 4: Bestimmungsgemässe Verwendung

    Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden am Netzteil oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
  • Seite 5: Geräteübersicht

    Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen). - - -m Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,1 Meter nicht unterschreiten! Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren! Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.
  • Seite 6: Installation

    8. Netzanschluss für Netzadapter 9. Signalanschluss 10. DMX-512 OUT 11. DMX-512 IN INSTALLATION Montage BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. Das Gerät kann sowohl hängend als auch stehend installiert werden. Hängende Installation LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70)
  • Seite 7: Anschluss Ans Netz

    Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.
  • Seite 8: Bedienung

    Die LC-01 DMX Lichtsteuerung lässt sich mit oder ohne DMX-Controller einsetzen. Chaser im Stand-Alone Betrieb Ein Chaser ist eine Aneinanderreihung von verschiedenen Programmen (Modi), die nacheinander abgespielt werden. Mit die FUTURELIGHT LC-01 DMX Lichtsteuerung lassen sich bis zu 11 verschiedene Chaser auswählen. Auswählen eines Chasers Drücken Sie die MODE Taste und wählen Sie den gewünschten Chaser.
  • Seite 9: System Mode

    Halten Sie die MODE Taste ca. 5 Sekunden gedrückt um in das Menü System Mode zu gelangen. In diesem Menü können Sie die Anzahl der Panele (1 Panel = 2 Tubes), die Sie über Ihre LC-01 DMX Lichtsteuerung steuern möchten, mit den Tasten UP und DOWN einstellen.
  • Seite 10: Adressierung Des Lc-01

    Gerät auf Signale vom Controller reagiert. Um die Startadresse einzustellen drücken Sie die MODE Taste, bis das Display "DMX MODE" anzeigt. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie die LC-01 DMX Lichtsteuerung über Ihren Controller ansteuern. DMX-Protokoll Steuerkanäle...
  • Seite 11: Reinigung Und Wartung

    Kanal 4 Diese Einstellungen betreffen nur die Chaser „2 color chase“ und „2 color flow“. Wert: Option Wert: Option 0-12 Y + B 143-155 W + G 13-25 P + C 156-167 G + P 26-38 R + Y 168-179 Y + P 39-51 R + B 180-191 C + Y...
  • Seite 12: Technische Daten

    Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschluss- leitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ über mitgeliefertes 9 V DC, 500 mA Netzteil Gesamtanschlusswert: 4,5 W...
  • Seite 13: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT LC-01 DMX Controller. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
  • Seite 14: Health Hazard

    Please make sure that there are no obvious transport damages. Should you notice any damages on the power unit or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class III. The device always has to be operated with an appropriate transformer.
  • Seite 15: Overview

    The maximum ambient temperature T = 45° C must never be exceeded. Operate the device only after having familiarized with its functions. Do not permit operation by persons not qualified for operating the device. Most damages are the result of unprofessional operation! Please use the original packaging if the device is to be transported.
  • Seite 16: Installation

    INSTALLATION Rigging DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. The device can be installed on the ground or on the wall or ceiling. Hanging installation DANGER TO LIFE! Please consider the EN 60598-2-17 and the respective national norms during the...
  • Seite 17: Connection With The Mains

    DANGER TO LIFE! Before taking into operation for the first time, the installation has to be approved by an expert!
  • Seite 18: System Mode

    MENU: Mode Option: SET UP Option UP/DOWN Static Colours Blackout, red, green, yellow, blue, violet, cyan, white Colour change Speed 1 -- 100 Flash Frequence 1 -- 100 Slow flow 1 Speed 1 -- 100 Flash Frequence 1 -- 100 Slow flow 2 Speed 1 -- 100...
  • Seite 19: Addressing

    Please note, the starting address depends upon which controller is being used. Only use a stereo shielded cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another. Occupation of the XLR-connection:...
  • Seite 20: Dmx-Protocol

    DMX-protocol Control Channels Channel 1 Value: Option 130-142 Slow flow 1 0-12 Blackout 143-155 Slow flow 2 13-25 Auto run 156-168 Roll chase 1 26-38 169-181 Roll chase 2 39-51 Green 182-194 Multi color 52-64 Blue 195-207 Fast flow 1 65-77 Yellow 208-220 Fast flow 2...
  • Seite 21: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year.
