Inhaltszusammenfassung für Futurelight DMX SPLIT 6

  • Seite 2 TECHNISCHE DATEN ......... 10 Zubehör ..............10 D00151555, Version 1.0, Stand 01/12/2023 Produkt-Updates, Dokumentation, Software und Support erhalten Sie unter www.futurelight.com. Die neueste Version der Bedienungsanleitung finden Sie im Downloadbereich des Produkts. © Futurelight. Alle Rechte vorbehalten. Dieses Dokument darf ohne schriftliche Genehmigung des Copyrightinhabers weder ganz noch teilweise reproduziert werden.
  • Seite 3 Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie über viele Firmware- und Software- Jahre Freude an Ihrem Kauf haben werden. Diese Bedienungsanleitung zeigt Updates, Support und Ihnen, wie Sie Ihr neues Produkt von Futurelight installieren, in Betrieb nehmen News zur Marke. Sie und nutzen. finden all das und vieles...
  • Seite 4 WICHTIGE SICHERHEITSHINWEISE ACHTUNG! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Schützen Sie es vor Feuchtigkeit und Nässe. GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Verwendungszweck •...
  • Seite 5 Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit • Das Gerät ist kein Spielzeug. Halten Sie es vor Kindern und Haustieren fern. Lassen Sie Verpackungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt. • Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen.

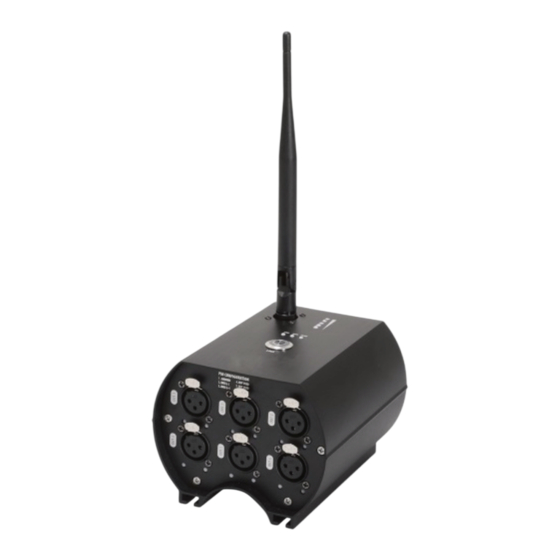

  • Seite 6 BEDIENELEMENTE UND ANSCHLÜSSE Element Funktion Antenne Schauben Sie die Antenne auf den Antennenanschluss und richten Sie sie für den Betrieb senkrecht auf. Statusanzeigen LINK • Schnelles Blinken: Aufbau der Übertragungsstrecke zum Sender • Langsames Blinken: Übertragungsstrecke aktiv, es liegt kein DMX-Signal an •...
  • Seite 7 INSTALLATION Montage WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.
  • Seite 8 ANWENDUNGEN Mit einem CRMX-Sender lässt sich das DMX-Steuersignal drahtlos auf den Splitter übertragen. Alternativ kann eine herkömmliche Kabelverbindung genutzt werden. Im CRMX-Betrieb können Sie flexibel Punkt-zu-Punkt- und Mehrpunkt-Verbindungen über große Distanzen und in jeder Umgebung einrichten. Adaptives Frequenzhopping ermöglicht störungsfreien Betrieb auch neben...
  • Seite 9 Kabelverbindung Das DMX-Signal wird an der Buchse DMX IN eingespeist. An die DMX- Ausgänge 1 bis 6 kann jeweils eine DMX-Kette geschlossen werden, die wiederum aus jeweils 32 DMX- Geräten bestehen kann. Am DMX- Durchschleifausgang THRU können Sie einen weiteren DMX SPLIT 6 oder eine weitere DMX-Kette anschließen.
  • Seite 10 • Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter. • Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein. • Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein. TECHNISCHE DATEN DMX Split 6 Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: Max.
  • Seite 11 TECHNICAL SPECIFICATIONS ......19 Accessories............. 19 D00151555, version 1.0, publ. 01/12/2023 For product updates, documentation, software and support please visit www.futurelight.com. You can find the latest version of this user manual in the product’s download section. © Futurelight. All rights reserved.
  • Seite 12 INTRODUCTION Welcome to Futurelight! Thank you for choosing one of our products. Experience Futurelight. Futurelight offers professional and reliable lighting solutions for demanding Product videos, suitable applications. accessories, firmware and software updates, If you follow the instructions given in this manual, we are sure that you will documentation and the enjoy this product for a long period of time.
  • Seite 13 IMPORTANT SAFETY INSTRUCTIONS CAUTION! Operating conditions This device has been designed for indoor use only. Keep this device away from rain and moisture. DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires! Intended use •...
  • Seite 14 Warning – risk of burns and fire • The admissible ambient temperature range is -5 to +45°C. Do not operate the device outside of this temperature range. • Do not use the device near highly flammable materials. Always place the device at a location where sufficient air circulation is ensured.
  • Seite 15 OPERATING ELEMENTS AND CONNECTIONS Element Function Antenna Screw on the antenna provided to the antenna input and put it in a vertical position. Status indicators LINK • Fast flashing: The device tries to set up a transmission path to a transmitter •...
  • Seite 16 INSTALLATION Mounting WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations.
  • Seite 17 APPLICATIONS The DMX control signal can be transmitted wirelessly to the splitter using a CRMX transmitter. Alternatively, a conventional cable connection can be used. In CRMX mode, you can flexibly set up point-to-point and multipoint connections over long distances and in any environment. Adaptive frequency hopping enables interference-free operation alongside Bluetooth and Wi-Fi.
  • Seite 18 DMX chain, which in turn may consist of a maximum of 100 DMX devices. connect additional DMX SPLIT 6 or DMX chain to the DMX feed-through output DMX THRU. Notes • For connection, use special DMX cables for high data flow.
  • Seite 19 • Step 2: Remove the old fuse from the fuse holder. • Step 3: Install the new fuse in the fuse holder. • Step 4: Replace the fuse holder in the housing. TECHNICAL SPECIFICATIONS DMX Split 6 Power supply: 100-240 V AC, 50/60 Hz Power consumption: Max.
  • Seite 20 Futurelight is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00151555 Version 1.0 Publ. 01/12/2023...
