Futurelight ULB-1 Bedienungsanleitung
Upload box
Verwandte Anleitungen für Futurelight ULB-1
Inhaltszusammenfassung für Futurelight ULB-1
- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL ULB-1 Upload box © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
51836902 This user manual is valid for the article number 51836902 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.futurelight.com 2/14 00053877.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine FUTURELIGHT ULB-1 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. -
Seite 5: Gerätebeschreibung
• USB-Speicherkartenleser mit 2-GB-MicroSD-Karte zur Datenübertragung zwischen PC und Uploadbox • LCD-Anzeige • 3-poliger DMX-Anschluss • Spannungsversorgung über integrierten Lithiumionakku • Ladevorgang über USB-Schnittstelle (USB-Kabel inkl.) oder mitgeliefertes Ladenetzteil • Unterstützte Geräte (neben anderen): FUTURELIGHT PHS-280, FUTURELIGHT PHW-280, FUTURELIGHT PHS-210, FUTURELIGHT DMH-1, FUTURELIGHT DMH-2 5/14 00053877.DOC, Version 1.0... -
Seite 6: Geräteübersicht

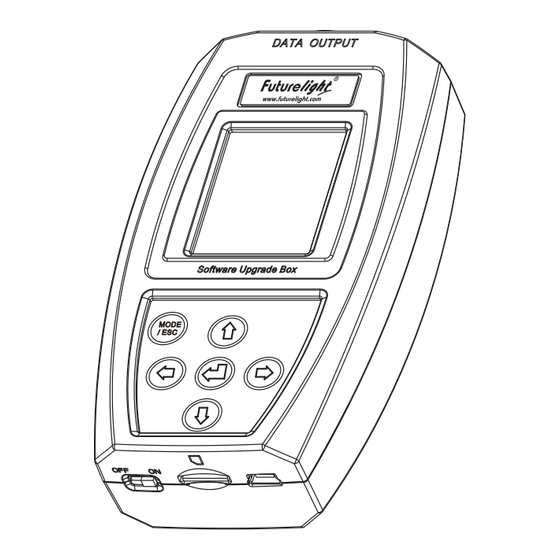

Geräteübersicht (1) DMX-Ausgangsbuchse (2) LCD-Anzeige (3) Mode/Esc-Taste (4) Up-Taste (5) Left-Taste (6) Enter-Taste (7) Right-Taste (8) Down-Taste (9) Netzschalter (10) MicroSD-Karten-Slot (11) Netzanschluss BEDIENUNG Über den Netzschalter lässt sich das Gerät ein- bzw. ausschalten. Neue Software (Aktualisieren der Firmware) 1. Laden Sie die aktuelle Software, mit Hilfe des mitgelieferten USB-Speicherkartenlesers aus dem Internet herunter und kopieren Sie die Daten auf die beiliegende MicroSD-Karte. - Seite 7 Belegung der XLR-Verbindung: 2. Drücken Sie , um ins Menü der MicroSD-Karte zu kommen. 3. Drücken Sie um das entsprechende Gerätemodell und die Software- Version auszuwählen. Der Dateiname und Informationen zur markierten Datei werden in der linken unteren Ecke des Bildschirms angezeigt. Es können sowohl GSD-Dateien als auch TXT-Dateien angezeigt werden.
-
Seite 8: Einlegen/Wechseln Des Akku
Einlegen/Wechseln des Akkus Bitte beachten Sie auch die Hinweise unter Bestimmungsgemäße Verwendung. Der Batteriestatus wird in der LCD-Anzeige der Updatebox dargestellt: Der Akku muß zum Aufladen nicht aus der Uploadbox entnommen werden; der Ladevorgang des Akkus erfolgt über USB-Schnittstelle (USB-Kabel inklusive) oder mitgeliefertes Ladenetzteil. Schieben Sie den Batteriefachdeckel an der Geräteunterseite auf und entfernen Sie ihn.
