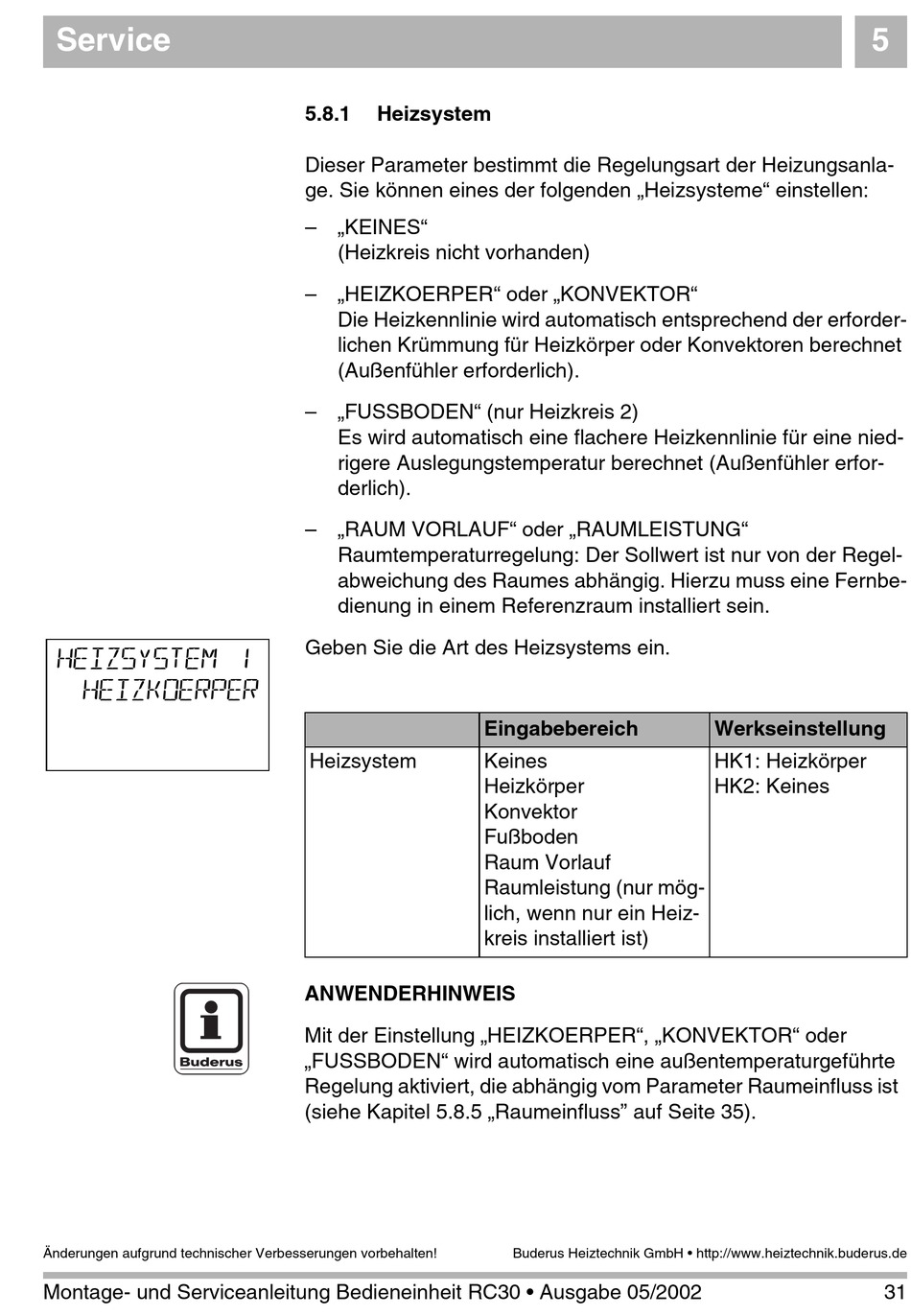

Buderus RC30 Montageanleitung Seite 31

Vorschau ausblenden Andere Handbücher für RC30:
Inhaltsverzeichnis

Werbung

Service
HEIZSYSTEM#1
HEIZKOERPER
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 05/2002
5.8.1
Heizsystem
Dieser Parameter bestimmt die Regelungsart der Heizungsanla-
ge. Sie können eines der folgenden „Heizsysteme" einstellen:
– „KEINES"
(Heizkreis nicht vorhanden)
– „HEIZKOERPER" oder „KONVEKTOR"
Die Heizkennlinie wird automatisch entsprechend der erforder-
lichen Krümmung für Heizkörper oder Konvektoren berechnet
(Außenfühler erforderlich).
– „FUSSBODEN" (nur Heizkreis 2)
Es wird automatisch eine flachere Heizkennlinie für eine nied-
rigere Auslegungstemperatur berechnet (Außenfühler erfor-
derlich).
– „RAUM VORLAUF" oder „RAUMLEISTUNG"
Raumtemperaturregelung: Der Sollwert ist nur von der Regel-
abweichung des Raumes abhängig. Hierzu muss eine Fernbe-
dienung in einem Referenzraum installiert sein.
Geben Sie die Art des Heizsystems ein.
Heizsystem
ANWENDERHINWEIS
Mit der Einstellung „HEIZKOERPER", „KONVEKTOR" oder
„FUSSBODEN" wird automatisch eine außentemperaturgeführte
Regelung aktiviert, die abhängig vom Parameter Raumeinfluss ist
(siehe Kapitel 5.8.5 „Raumeinfluss" auf Seite 35).
Eingabebereich
Keines
Heizkörper
Konvektor
Fußboden
Raum Vorlauf
Raumleistung (nur mög-
lich, wenn nur ein Heiz-
kreis installiert ist)
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
5
Werkseinstellung
HK1: Heizkörper
HK2: Keines
31
