3
Montage
Änderungen aufgrund technischer Verbesserungen vorbehalten!
12
3.2.2
Elektrische Anschlüsse herstellen

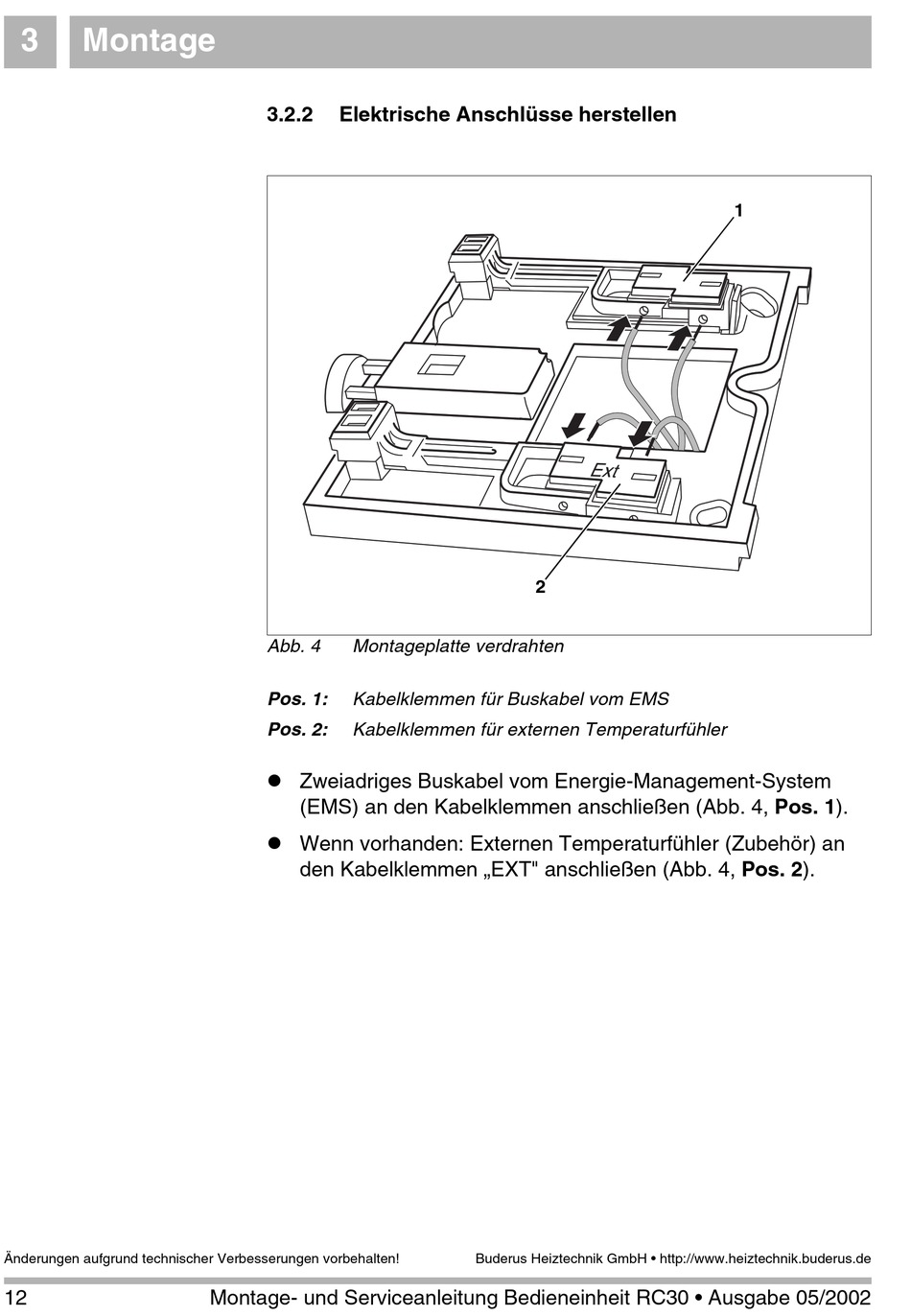

Abb. 4
Montageplatte verdrahten
Pos. 1:
Kabelklemmen für Buskabel vom EMS
Pos. 2:
Kabelklemmen für externen Temperaturfühler
! Zweiadriges Buskabel vom Energie-Management-System
(EMS) an den Kabelklemmen anschließen (Abb. 4, Pos. 1).
! Wenn vorhanden: Externen Temperaturfühler (Zubehör) an
den Kabelklemmen „EXT" anschließen (Abb. 4, Pos. 2).
Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 05/2002
2
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
