Montage- und Wartungsanleitung

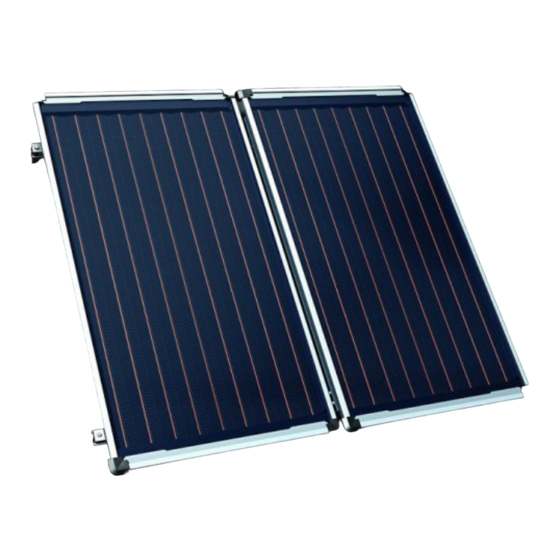

Logasol CKN1.0-s / CKN2.0-s
Aufdachmontage
Flachkollektoren
6720680458-00.1Av
Vor Montage und Wartung
sorgfältig lesen!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logasol CKN1.0-s

Inhaltszusammenfassung für Buderus Logasol CKN1.0-s

  • Seite 1 Montage- und Wartungsanleitung Flachkollektoren 6720680458-00.1Av Logasol CKN1.0-s / CKN2.0-s Vor Montage und Wartung sorgfältig lesen! Aufdachmontage...

  • Seite 2: Inhaltsverzeichnis

    14 Umweltschutz/Entsorgung ......27 Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 3: Informationen Zu Den Technischen Unterlagen

    B Kunden darauf hinweisen, dass er keine Änderungen oder Instandset- Wichtige Informationen ohne Gefahren für Menschen zungen vornehmen darf. oder Sachen werden mit dem nebenstehenden Symbol gekennzeichnet. Sie werden durch Linien ober- und un- terhalb des Textes begrenzt. Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 4: Angaben Zum Montage-Set

    Schraube M8 (4x) Montage-Set für Ziegeldächer, pro Kollektor: Dachhaken, einstellbar (4x) Mutter M8 (4x) Erweiterungs-Set für weitere Kollektoren: Profilschiene (2x) Doppelseitiger Kollektorspanner (2x) Steckverbinder mit Gewindestiften (2x) Abrutschsicherung (2x) Schraube M8 (4x) Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 5: Hydraulische Anschlüsse

    Schlüssel SW5 (1x) Schlauchtülle R¾ mit Klemmring 18 mm (2x) Gewindestopfen Fühlerdurchführung, nicht abgebildet (1x) Verbindungs-Set zwischen Kollektoren, je Kollektor (in vier Transportecken): Federbandschelle (4x) Solarschlauch, 95 mm lang (2x) Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 6: Technische Daten

    Bild 4 Kunststoffkappen auf Kollektoranschlüssen Lagerung Die Kollektoren sind ausschließlich für eine trockene Lagerung vorgese- hen. Bild 5 Gesamtansicht Kollektorpaar, Aufdachmontage Die Kollektoren dürfen nicht ohne Regenschutz im Freien gelagert wer- den. Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 7: Zusätzlich Benötigte Hilfsmittel

    Maß H entspricht 1.900 mm und ist der Mindestabstand von der Ober- kante des Kollektors bis zur unteren Profilschiene, die zuerst montiert wird. 63043965.10-1.SD 63043965.10-1.SD Bild 7 Fertig vormontierte Profilschienen für zwei Kollektoren 63043965.09-1.SD 63043965.09-1.SD Bild 6 Einzuhaltende Abstandsmaße Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 8: Abstände Festlegen

    (Bild 9). Die Tabellenwerte als Richtwerte verwenden. Abstand y Montageart senkrecht 1320 1710 Tab. 5 Abstand (Mitte-Mitte) zwischen unterer und oberer Profil- schiene (mm) 63043965.12-1.SD 63043965.12-1.SD Bild 9 Abstand der Profilschienen zueinander Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 9: Dachhaken An Dachlatte Einhängen

    Bild 11 Dachhaken-Unterteil drehen Oberes Loch zur Befestigung des Unterteils Unterfüttern, falls notwendig Abtrennen, falls notwendig 63043965.15-1.SD 63043965.15-1.SD Bild 12 Eingehängter Dachhaken (zur besseren Ansicht sind einige Pfan- nen nicht dargestellt) Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 10: Biberschwanz-Eindeckung

    Bretter/Bohlen (Bild 15, [1]) angebracht werden, um den Bild 16 Dachhaken-Unterteil neu positionieren Dachhaken zwischen den Sparren zu montieren. Dachhaken-Unterteil Lange Sechskantmutter Oberes Loch zur Befestigung des Unterteils Abtrennen, falls notwendig Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 11: Dachhaken Montieren

    Schrauben am Sparren befestigen. 63043965.20-1.SD 63043965.20-1.SD Bild 17 Montierter Dachhaken 63043965.21-1.SD 63043965.21-1.SD Bild 18 Montierter Dachhaken. Schnittdarstellung mit gekürztem Dach- haken-Unterteil Lange Sechskantmutter Verzahnte Unterlegscheibe Schrauben zur Befestigung des Dachhakens Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 12: Wellplatten-Eindeckung

    • Maßband • Holzbohrer, Ø 6 mm (Bohrerlänge, siehe „Stockschrauben montie- ren“, Seite 12) • Metallbohrer, Ø 13 mm • Schraubenschlüssel SW 15 und 19 63043965.23-1.SD 63043965.23-1.SD Bild 21 Bohrschablone herstellen Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)
  • Seite 13 55 mm 50 mm 60 mm 45 mm Tab. 7 Montagemaße Wellplattendach. Maße in Abhängigkeit von der Höhe der jeweiligen Welle. 63043965.25-1.SD 63043965.25-1.SD Bild 23 Reihenfolge Stockschrauben-Montage Haltebock Mutter M12 Dichtscheibe Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 14: Schiefer-/Schindel-Eindeckung

    Bild 26 Montage auf dem Blechdach Haltebock Mutter M12 63043965.27-1.SD 63043965.27-1.SD Unterlegscheibe Bild 25 Montage auf einem Schiefer-/Schindeldach Dichtscheibe Blech (bauseits) Stockschraube M12 Blech (bauseits) Hülse (bauseits) Darstellung Mehrfachüberdeckung Dichtung (bauseits) Sonderdachhaken Schraube Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 15: Profilschienen Montieren

    B Mit den oberen Profilschienen genauso verfahren. Wir empfehlen für den Abstand der Profilschienen ein Hilfsmittel aus Dachlatten anzufertigen. 63043965.34-1.SD 63043965.34-1.SD Bild 28 Profilschienen am Dachhaken befestigen Schiebemutter Profilschiene Schraube Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 16: Abrutschsicherungen Montieren

    Temperaturen durch Sonneneinstrahlung abdecken. Es empfiehlt sich, die Abdeckung erst zur Inbetriebnahme der Anlage zu entfernen. Es emp- fiehlt sich, die Abdeckung erst zur Inbetriebnahme der Anlage zu entfernen. Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 17: Druckverlust

    (Bild 32, [1] und [2]). Ein nachträgliches Lösen mit Zangen kann die Spannkraft beeinträchti- gen. VORSICHT: Verletzungsgefahr! B Der Sicherungsring darf nur gezogen werden, wenn sich die Federbandschelle über dem Solarschlauch befindet. Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 18: Blindstopfen Montieren

    B Solarschläuche 95 mm (Bild 34, [2]) auf die rechten Anschlüsse des zweiten und aller weiteren Kollektoren schieben. B Federbandschellen (Bild 34, [1]) über den Solarschlauch schieben (die zweite Schelle sichert später den Anschluss des anderen Kollek- tors). Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 19: Kollektoren Befestigen

    Aufnahme des Kollektorfühlers seitlich rechts oben ist. Die Kollektoren von der rechten Seite her auf die Profilschienen legen. VORSICHT: Verletzungsgefahr! B Die Kollektormontage immer zu zweit ausführen. Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)
  • Seite 20 B Die Federbandschelle über die Wulst des Kollektoranschlusses schie- ben und den Sicherungsring ziehen. HINWEIS: Anlagenschaden durch ungesicherte Solar- schläuche und Blindstopfen! B Jeden Solarschlauch am Kollektoranschluss mit einer Federbandschelle (Bild 42) sichern. Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 21: Kollektorfühler Anschließen

    Der Kollektorfühler muss im Kollektor mit der angeschlossenen Vorlauf- 6720680458-16.2V leitung (Bild 45, [2]) montiert werden. Bild 46 Kollektorfühler in den Kollektor schieben • Einbauort (Bild 45, [A]) bei einreihigen Kollektorsystemen mit Vor- Kollektorfühler laufleitung rechts. Fühlerdurchführung Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 22: Sammelleitungen Anschließen

    B Rohrleitungen spannungsfrei installieren. Wir empfehlen, bei Solaranlagen immer Ganzmetall-Ent- B Anschlüsse und Rohrleitungen bei der Inbetriebenah- lüfter einzusetzen, da diese den auftretenden Tempera- me auf Dichtheit prüfen. turen standhalten. Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 23: Entlüfter Unter Dem Dach Montieren

    Solarschlauch angeschlossen werden. B Sammelleitung an die Klemmringverschraubung (Bild 51, [3]) anschließen. HINWEIS: Anlagenschaden! B Um die Dichtigkeit des Anschlusses zu gewährleisten, müssen die Zubehörteile der Federbandschelle ent- fernt werden. Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 24: Entlüfter Über Dem Dach Montieren

    Solarschlauch angeschlossen werden. 6720680458-19.2V Bild 52 Entlüfter über dem Dach montieren Solarschlauch 55 mm Federbandschelle Schlauchtülle R¾ mit O-Ring Lufttopf Solarschlauch 1.000 mm Schlauchtülle mit Klemmringverschraubung 18 mm Entlüftungspfanne Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 25: Kurzanleitung Für Pfannendach Ohne Entlüfter

    Solarschlauch zusammen mit dem Fühlerkabel durch die Entlüftungspfanne und durch die Dachisolierung Bild 55 Kollektorfühler und Sammelleitungen montieren führen. Installationskontrolle durchführen. Sammelleitungen mit UV- und hochtemperaturbeständi- gem Material dämmen. Tab. 10 Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 26: Verbindungs-Set Für Zwei Reihen (Zubehör) Montieren

    B Wenn die Federbandschellen richtig sitzen, die Sicherungsringe zie- hen, um die Verbindung zu sichern. 6720680458-20.1Av Bild 57 Vormontierte Blindstopfen montieren Verbindungs-Set montieren B Kunststoffkappen (Transportschutz) von den betroffenen Kollektor- anschlüssen demontieren. Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)

  • Seite 27: Abschließende Arbeiten

    • Für die Dämmung der Leitungen im Innenbereich hochtemperaturbe- ständiges Material verwenden. • Dämmungen ggf. vor Vogelfraß schützen. Wartung Montage-Set und Kollektor B Sämtliche Schraubverbindungen überprüfen und ggf. nachziehen. Solarflüssigkeit B Frostschutz prüfen und analysieren. Logasol CKN1.0-s / CKN2.0-s – 6 720 804 924 (2012/08)
