2.7 - HOLZ-HEIZKESSEL- "FEUERUNGS-EINSTELLUNG"
Luftmengen - Einstellung bei Vollast (maximale Kesselleistung)
Grundsätzlich muss eine Fein- und Endeinstellung der Luftmengen
nur bei heisser Brennkammer vorgenommen werden!
P =
Primär - Lufteinstellung
S =
Sekundär - Lufteinstellung
(Geeignet für die Verfeuerung einer
mittleren Holz - Qualität)
GROSSE REGELSCHRAUBE:
P = Primärluft - Regelung
KLEINE REGELSCHRAUBEN:
S = Sekundärluft - Regelung
Die Schrauben sind bei Kessel- Anlieferung voll eingedreht,
und werden gegen den Uhrzeigersinn geöffnet.
EINSTELLUNG:
A = Gute bis sehr gute Holz-Qualitat, mit einem
Feuchtegehalt ca. 15-25%
B = Geringe Holz-Qualitat, mit einem Feuchtegehalt
von ca. 9-18%.
In der Regel ist für die Sekundärluft-Einstellung nur
eine einmalige Einstellung bei der Kessel-Inbetriebnahme
erforderlich.
Eine richtige Primär-Lufteinstellung bewirkt eine geräuscharme
Flamme, deren Länge senkrecht nach unten,maximal bis zum
Hitzeschild der heißen Brennkammer reicht.
ACHTUNG:
Während des Heizbetriebes muss die untere
Brennraumtüre geschlossen bleiben.
Die Öffnung der Türe erfolgt mittels Drehverschluß.
WICHTIG:
Bei Schwachlastbetrieb sinkt die Abgastemperatur
im Dauerbetrieb unter ca. 160 °C ab.
Bei Unklarheiten über die Eignung des Schornsteins mit
diesen Betriebstemperaturen muß der Bezirksschorn
steinfegermeister informiert werden. Dies hat in der Regel
eine Eignungsprüfung zur Folge.
Bei Nichteinhaltung dieser Empfehlung und Versottung
des Schornsteins entbindet sich der Kessel-Hersteller
jeglicher Haftung und daraus entstehender Kosten.
Durch Veränderung der Einstellung an der Primärluft-
Schraube kann Einfluß auf die Abgastemperatur und
den CO
- Gehalt genommen werden. Durch heraus-
²
drehen der Schraube wird der CO
temperatur und die Leistung höher.
10
Öffnen der PRIMÄR-LUFT
GROSSE EINSTELLSCHRAUBE:
Umdrehungen:
für Kessel AIREX 25 2S 4
für Kessel AIREX 40 2S 7 10
für Kessel AIREX 50 2S 9 12
- Gehalt, die Abgas-
²
Öffnen der SEKUNDÄR-LUFT
KLEINE EINSTELLSCHRAUBEN:
HOLZ-QUALITÄT:
A
B
Umdrehungen:
5
für Kessel AIREX 25 2S 8
für Kessel AIREX 40 2S 9
für Kessel AIREX 50 2S 10 10
KESSEL-TYP:
AIREX 2S BICOMB MODUL 25
AIREX 2S BICOMB MODUL 40
AIREX 2S BICOMB MODUL 50
C
S
P
S

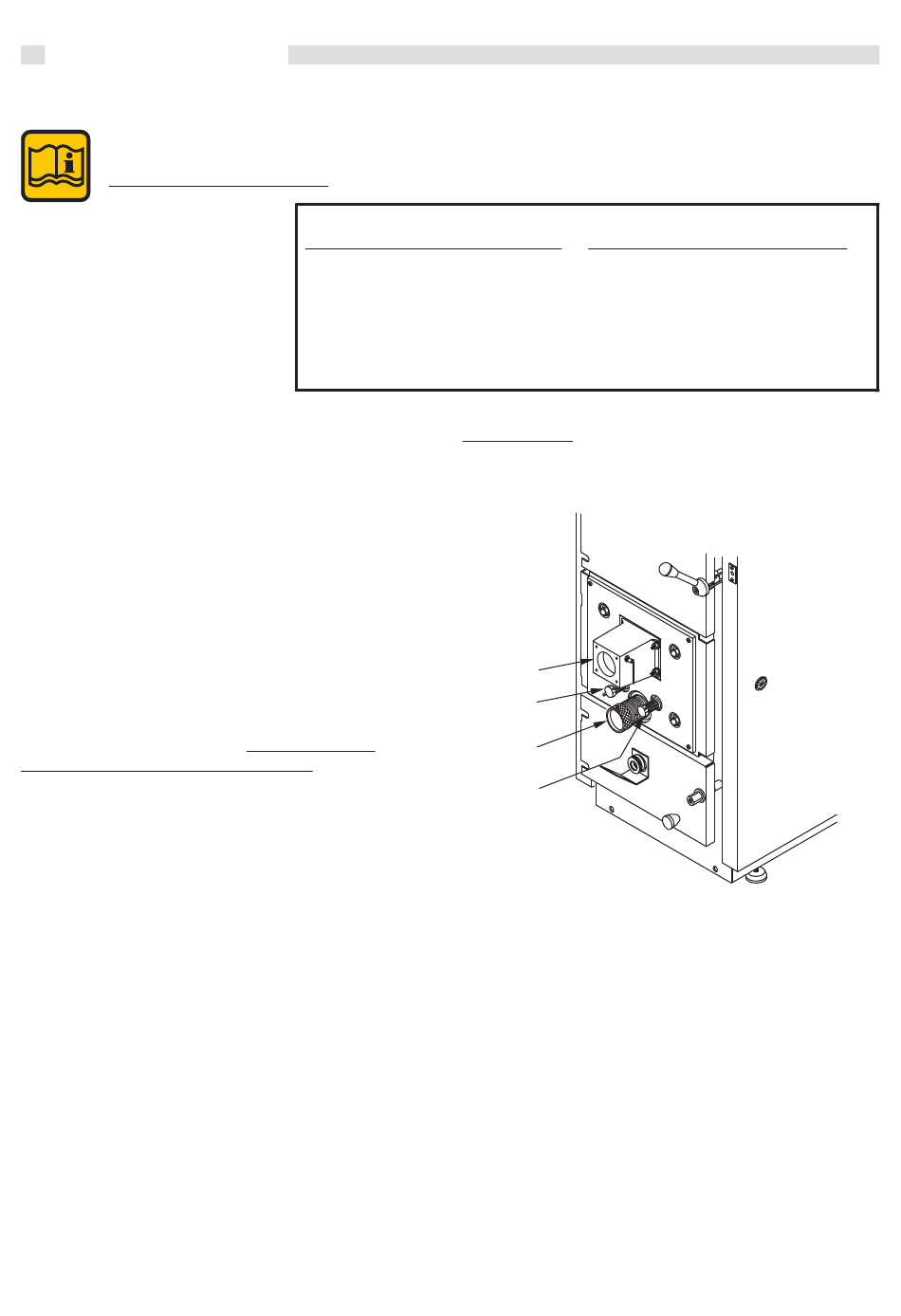

C Luftverteilerkammer mit Klappe
P Primärluft-Einstellschraube
S Sekundärluft-Einstellschrauben
P1 Primärluft-Verteiler
S1 Sekundärluftkanäle
HOLZ-QUALITÄT:
A
B
8
9
