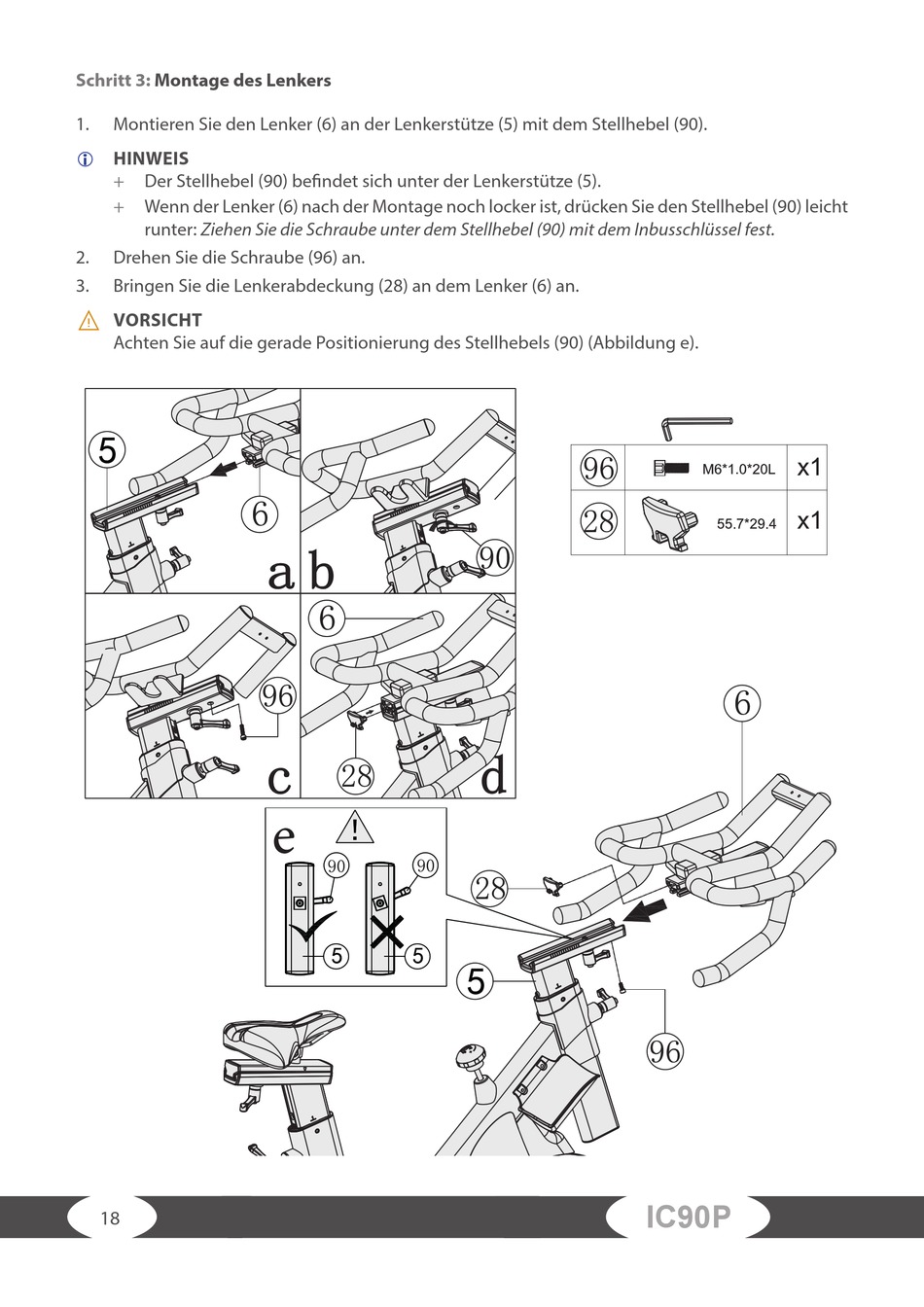

Schritt 3:
Montage des Lenkers
1.
Montieren Sie den Lenker (6) an der Lenkerstütze (5) mit dem Stellhebel (90).
HINWEIS
+
Der Stellhebel (90) befi ndet sich unter der Lenkerstütze (5).
+
Wenn der Lenker (6) nach der Montage noch locker ist, drücken Sie den Stellhebel (90) leicht
runter: Ziehen Sie die Schraube unter dem Stellhebel (90) mit dem Inbusschlüssel fest.
2.
Drehen Sie die Schraube (96) an.
3.
Bringen Sie die Lenkerabdeckung (28) an dem Lenker (6) an.
⚠
VORSICHT
Achten Sie auf die gerade Positionierung des Stellhebels (90) (Abbildung e).
18
e
IC90P
