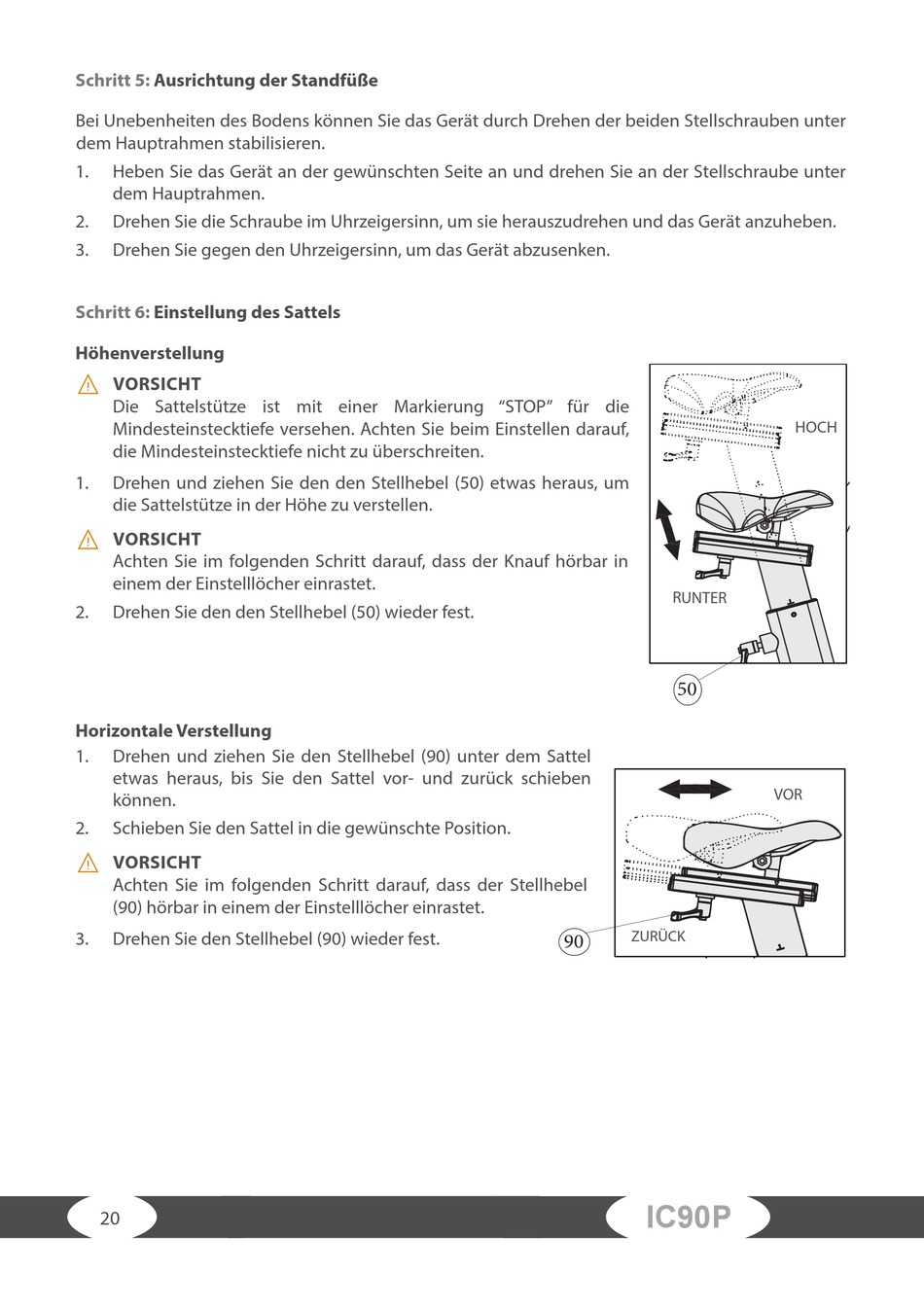

Schritt 5:
Ausrichtung der Standfüße
Bei Unebenheiten des Bodens können Sie das Gerät durch Drehen der beiden Stellschrauben unter
dem Hauptrahmen stabilisieren.
1.
Heben Sie das Gerät an der gewünschten Seite an und drehen Sie an der Stellschraube unter
dem Hauptrahmen.
2.
Drehen Sie die Schraube im Uhrzeigersinn, um sie herauszudrehen und das Gerät anzuheben.
3.
Drehen Sie gegen den Uhrzeigersinn, um das Gerät abzusenken.
Schritt 6:
Einstellung des Sattels
Höhenverstellung
⚠
VORSICHT
Die Sattelstütze ist mit einer Markierung "STOP" für die
Mindesteinstecktiefe versehen. Achten Sie beim Einstellen darauf,
die Mindesteinstecktiefe nicht zu überschreiten.
1.
Drehen und ziehen Sie den den Stellhebel (50) etwas heraus, um
die Sattelstütze in der Höhe zu verstellen.
⚠
VORSICHT
Achten Sie im folgenden Schritt darauf, dass der Knauf hörbar in
einem der Einstelllöcher einrastet.
2.
Drehen Sie den den Stellhebel (50) wieder fest.
Horizontale Verstellung
1.
Drehen und ziehen Sie den Stellhebel (90) unter dem Sattel
etwas heraus, bis Sie den Sattel vor- und zurück schieben
können.
2.
Schieben Sie den Sattel in die gewünschte Position.
⚠
VORSICHT
Achten Sie im folgenden Schritt darauf, dass der Stellhebel
(90) hörbar in einem der Einstelllöcher einrastet.
3.
Drehen Sie den Stellhebel (90) wieder fest.
20
50
90
ZURÜCK
IC90P
HOCH
VOR
