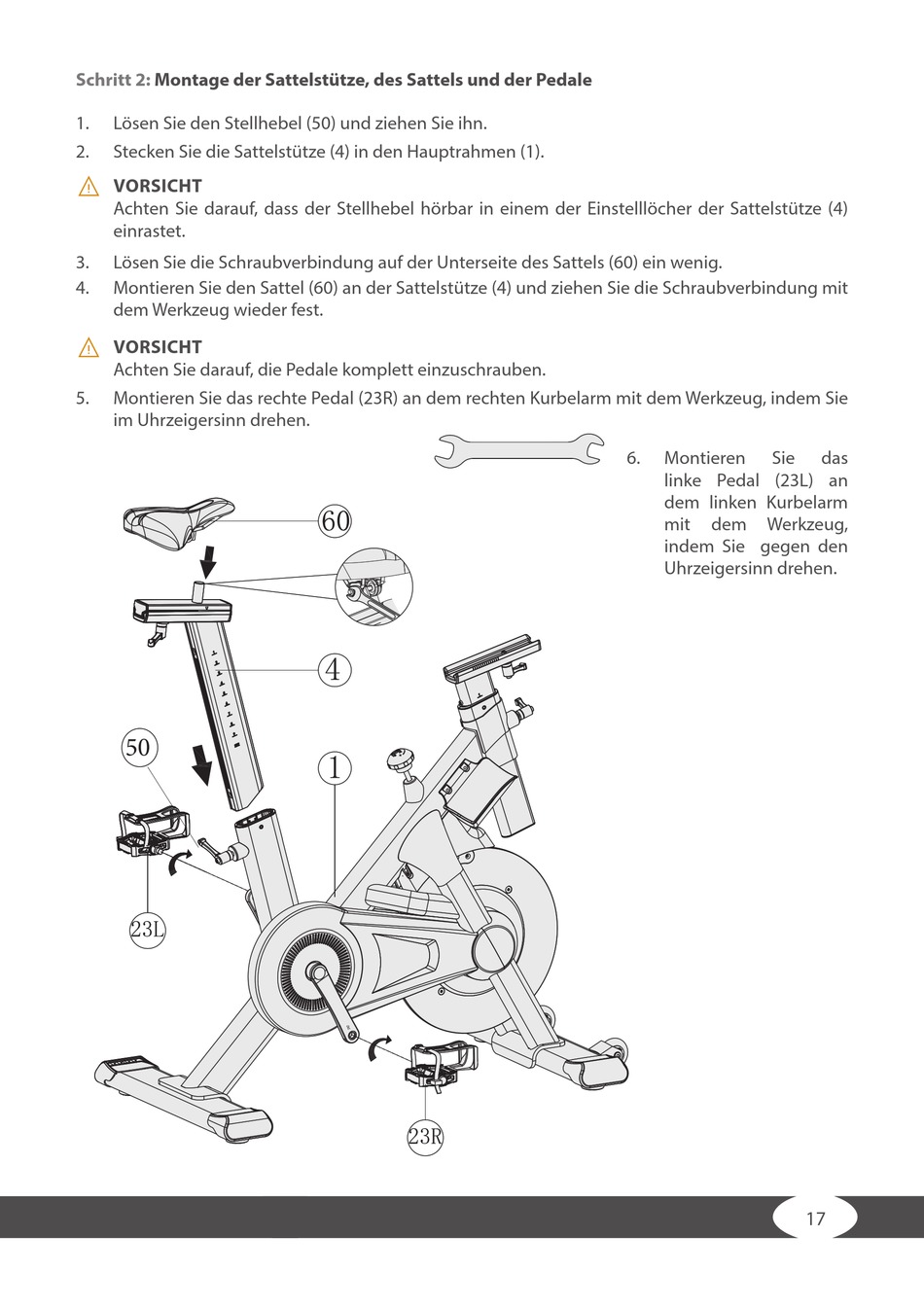

Schritt 2:
Montage der Sattelstütze, des Sattels und der Pedale
1.
Lösen Sie den Stellhebel (50) und ziehen Sie ihn.
2.
Stecken Sie die Sattelstütze (4) in den Hauptrahmen (1).
⚠
VORSICHT
Achten Sie darauf, dass der Stellhebel hörbar in einem der Einstelllöcher der Sattelstütze (4)
einrastet.
3.
Lösen Sie die Schraubverbindung auf der Unterseite des Sattels (60) ein wenig.
4.
Montieren Sie den Sattel (60) an der Sattelstütze (4) und ziehen Sie die Schraubverbindung mit
dem Werkzeug wieder fest.
⚠
VORSICHT
Achten Sie darauf, die Pedale komplett einzuschrauben.
5.
Montieren Sie das rechte Pedal (23R) an dem rechten Kurbelarm mit dem Werkzeug, indem Sie
im Uhrzeigersinn drehen.
50
6.
Montieren
Sie
linke Pedal (23L) an
dem linken Kurbelarm
mit
dem
Werkzeug,
indem Sie gegen den
Uhrzeigersinn drehen.
das
17
