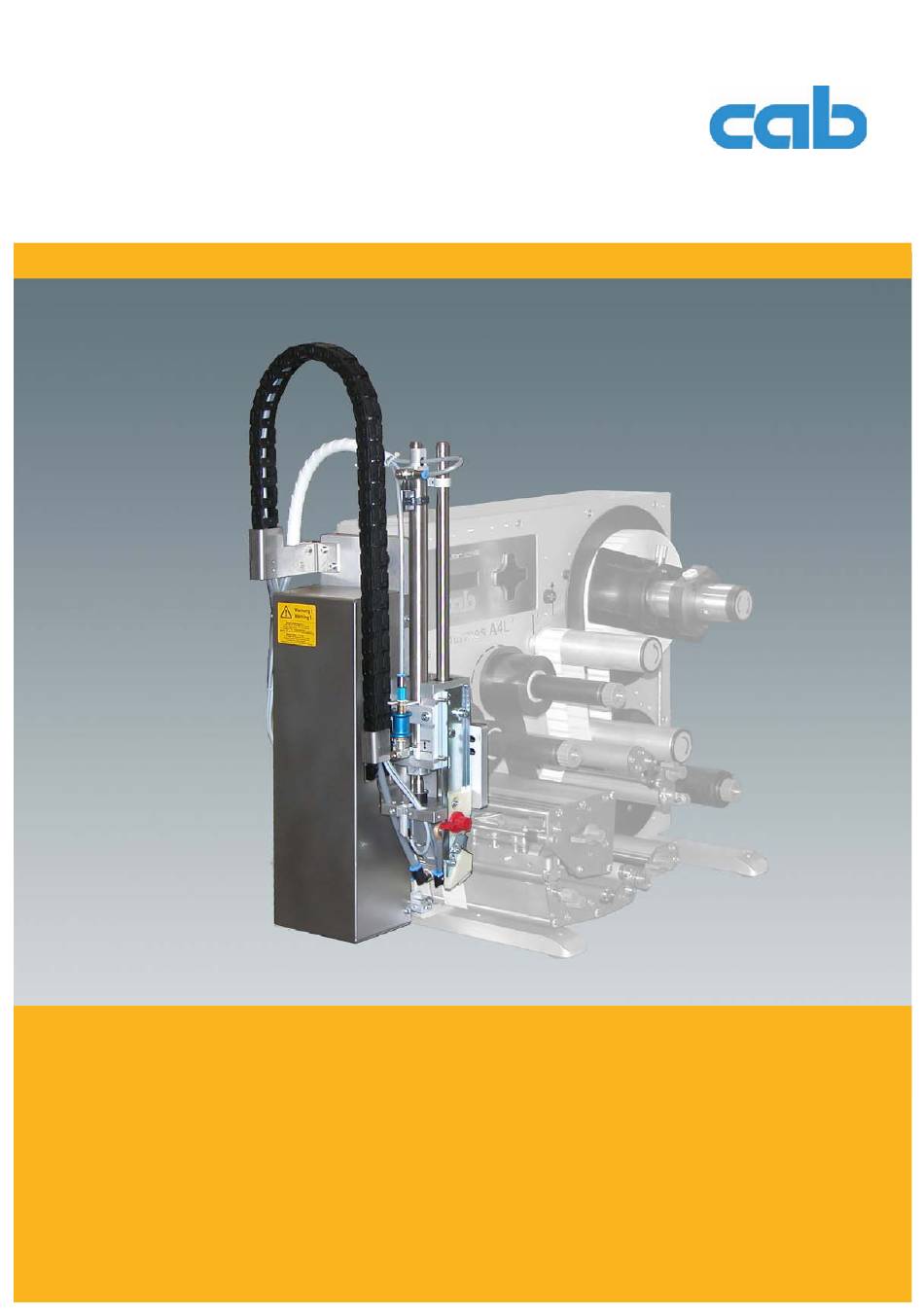

- Seite 1 Serviceanleitung Universal-Hubapplikator 1005...
- Seite 2 Verwendung - insbesondere der Ersatzteilbeschaffung eines von cab verkauften Gerätes - erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Fehlersuche und Fehlerbeseitigung ....................16 Aufschlagsensor / Sensor obere Endlage überprüfen ................16 Druckmessung ............................17 Vakuumsensor / Vakuum überprüfen ..................... 17 Blockschaltbild 1005 ..........................0 Pneumatikplan 1005 ..........................1 Stromlaufplan Leiterplatte 1005 ...................... Belegungsplan Leiterplatte 1005 ...................... Stichwortverzeichnis ........................... 4... -
Seite 4: Einleitung
Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben aufmerksam. Warnung! Weist auf eine gefährliche Situation hin, die zu Körperverletzungen oder zu Schäden an Sachwerten führen kann. -
Seite 5: Sicherheitshinweise
Einleitung Sicherheitshinweise • Das Gerät nur mit Geräten verbinden, die eine Schutzkleinspannung führen. • Vor dem Herstellen oder Lösen von Anschlüssen alle betroffenen Geräte (Drucker, Zubehör) ausschalten. • Das Gerät darf nur in einer trockenen Umgebung betrieben und keiner Nässe (Spritzwasser, Nebel, etc.) ausge- setzt werden. -
Seite 6: Produktbeschreibung
Produktbeschreibung Geräteübersicht Ansicht A Ansicht B Ansicht C Bild 1 Übersicht 1 Wartungseinheit ( Option) 11 Hubzylinder 2 Rändelschraube 12 Handschiebeventil 3 Abdeckung 13 Drosselventil Hubzylinder Ausfahrbewegung 4 Drosselventil Stützluft 14 Knopf, Fixierung Stempelbaugruppe 15 Blasrohr ( kundenspezifisch) 5 Drosselventil Vakuum 6 Anschluss Druckluft 16 Adapter Stempelaufnahme 17 Stempel (... - Seite 7 Produktbeschreibung Ansicht D Bild 2 Übersicht 20 Ventil Blasluft 30 Vakuumsensor 21 Ventil Zylindersteuerung 31 Controller 22 Ventilblock 32 Potentiometer 23 Vakuumventil 24 Ventil Stützluft 25 Schalldämpfer Ventilblock 26 Schalldämpfer Vakuumdüse 27 Miniatur Druckregler 28 Vakuumdüse 29 Leiterplatte Applikatorsteuerung...
-
Seite 8: Funktionsbeschreibung
Produktbeschreibung Funktionsbeschreibung ..1 Sensoren Aufschlagsensor Der Aufschlag des Stempels auf dem Produkt bzw. das Erreichen der Abblasposition wird über einen Hall-Sensor detektiert. Dabei wird die Verschiebung des Adapterbolzens mit montiertem Magnet in Relation zum Sensor ausgenutzt. Sensor obere Endlage Die obere Endlage des Zylinders und die Stellung des Stempels in der Etiketten-Übernahmeposition wird über einen Hall-Sensor in Verbindung mit einem im Inneren des Zylinders montierten Magneten detektiert. -
Seite 9: Elektronik / Leiterplatte
Schalter zur Einstellung der Betriebsarten Bedienungsanleitung "Universal-Hubapplikator 1005", DIP-Schalter LED 1 - LED 3 Status der externen Signale über die SPS-Schnittstelle Bedienungsanleitung "Universal-Hubapplikator 1005", Funktion der LED... / SPS-Schnitt- stelle LED 4 Status des Sensors "obere Endlage". rot - im aktiven Zustand: LED ein ... -
Seite 10: Wartung / Reinigung
Wartung / Reinigung Werkzeug Um alle Arbeiten am Applikator 1005 ausführen zu können, wird folgendes Werkzeug benötigt: Werkzeug Größe für Baugruppe Maulschlüssel 5,5 mm Zylinderkolbenstange 9,0 mm Handschiebeventil, Drosselventile 10,0 mm Führungsstangen 14,0 mm Absperrventil 19,0 mm Hubzylinder Innensechskant 2,0 mm... -
Seite 11: Austausch Von Baugruppen
Austausch von Baugruppen Verkleidung demontieren, um an die, auf der Trägerplatte montierten Komponenten zu gelangen. Warnung! Vor den Arbeiten Druckluftzufuhr sperren und Netzstecker des Druckers ziehen, um Verletzungen und Beschädigungen durch unkontrollierte Funktionen des Applikators zu vermeiden. Verkleidung demontieren Schrauben (1) lockern. Verkleidung in Pfeilrichtung abziehen. -
Seite 12: 1 4 Austausch Von Baugruppen
Austausch von Baugruppen Ventile tauschen 4..1 Blasluftventil tauschen Warnung! Vor den Arbeiten Druckluftzufuhr sperren und Netzstecker des Druckers ziehen, um Verletzungen und Beschädigungen durch unkontrollierte Funktionen des Applikators zu vermeiden. Steckverbinder (3) und Schlauch (4) aus dem Ventil (1) ziehen. Stecker (5) der Ventilleitung von der Leiterplatte ziehen. -
Seite 13: Vakuumventil Und Stützluftventil Tauschen
Nach dem Wechsel der Leiterplatte müssen die Applikatorwerte über die Potentiometer neu eingestellt werden. Dazu sind vor dem Wechsel der Leiterplatte, die bis dahin geltenden Reglerwerte des Applikators in den Drucker zu übernehmen. Dies ist in der Bedienungsanleitung "Universal-Hubapplikator 1005" in Abschnitt 5.1. beschrieben. -
Seite 14: 14 4 Austausch Von Baugruppen
Austausch von Baugruppen Controller tauschen Achtung! Während der Arbeiten am Controller vor statischen Entladungen schützen Handgelenkerdung Achtung! Controller nur mit Spezialwerkzeug entfernen. Leiterplatte ausbauen, wie in Abschnitt 4.3 beschrieben. Controller (1) mit PLCC-Extractor (3) aus der Fassung (2) ziehen. Controller (1) einsetzen. Beim Einsetzen auf die Markierung achten! schräge Kante am Controller schräge Kante am Sockel... -
Seite 15: Sensoren Am Zylinder Tauschen
Austausch von Baugruppen Sensoren am Zylinder tauschen Warnung! Vor den Arbeiten Druckluftzufuhr sperren und Netzstecker des Druckers ziehen, um Verletzungen und Beschädigungen durch unkontrollierte Funktionen des Applikators zu vermeiden. Stecker (5) des zu wechselnden Sensors ziehen und bis zu den abgesetzten Adern (4) zum Kunststoffgleitlager (3) ziehen. -
Seite 16: Fehlersuche Und Fehlerbeseitigung
Fehlersuche und Fehlerbeseitigung Aufschlagsensor / Sensor obere Endlage überprüfen Der Aufschlagsensor (7) quittiert das Erreichen der Etikettierposition des Stempels. Eine Funktionsprüfung ist über das Leuchten der LED 5 (3) auf der Leiterplatte des Applikators möglich. Eine weitergehende Prüfung ist durch die Messung an X8 (2), PIN 1 (eckige Lötstelle) möglich. -
Seite 17: Fehlersuche Und Fehlerbeseitigung
Fehlersuche und Fehlerbeseitigung Druckmessung Mit einem Manometer, welches den Messbereich bis ca. 7 bar abdeckt, können die im Pneumatikplan angegebenen Drücke gemessen werden. Bild 20 zeigt die Messung des Zylinder-Arbeitsdruckes. Für die Messung des Druckes der Stützluft oder des Vakuums ist adäquat zu verfahren. -
Seite 18: 18 5 Fehlersuche Und Fehlerbeseitigung
Fehler in der Zylinderbewegung Die Ansteuerungszustände des Ventils werden an den Steckverbindern des Ventils durch LED 's angezeigt. "Bedienungsanleitung "Universal- Hubapplikator 1005" LED 's auf der Leiterplatte leuchten und das Ventil wird nicht betätigt Ventil wechseln. LED 's auf der Leiterplatte leuchten nicht ... - Seite 19 Symptom Ursache und Behebung des Fehlers Ausfall der Stützluft Ventil wird nicht angesteuert, LED auf der Leiterplatte leuchtet nicht. Bedienungsanleitung "Universal-Hubapplikator 1005" Leiterplatte defekt Leiterplatte tauschen Am Blasrohr liegt bei ausgelöstem Ventil nicht genügend Druck an. Druckluftschläuche defekt ...
-
Seite 20: Blockschaltbild 1005
(2) - 5941029.001 für 1005L-220H, 1005R-220H und 1005L-150H 5941052.001 für 1005L-300H, 1005R-300H 5947293.001 für 1005L-400H, 1005R-400H (3) - 5941833.001 für 1005L-220H, 1005R-220H 5941864.001 für 1005L-300H, 1005R-300H 5947295.001 für 1005L-400H, 1005R-400H 5947327.001 für 1005L-150H Bild 23 Blockschaltbild Applikator 1005... -
Seite 21: Pneumatikplan 1005
Pneumatikplan 1005 Bild 24 Pneumatikplan Applikator 1005... -
Seite 22: Stromlaufplan Leiterplatte 1005
Stromlaufplan Leiterplatte 1005 Bild 25 Stromlaufplan Leiterplatte Applikator 1005... -
Seite 23: Belegungsplan Leiterplatte 1005
Belegungsplan Leiterplatte 1005 Bild 26 Belegungsplan Leiterplatte 5950264.001 Bild 27 Belegungsplan Leiterplatte 5950268.001... -
Seite 24: Stichwortverzeichnis
Stichwortverzeichnis Sensoren ........8, 15 Arbeitsdruck........17 Sensor obere Endlage ....8, 16 Aufschlagsensor .......8, 9, 16 Sicherheitshinweise ......5 Steckverbinder, pneumatisch ...10 Stempel ........8, 11 Belegungsplan, Leiterplatte ....23 Stromlaufplan ......22, 24 Bestimmungsgemäßer Gebrauch..4 Stützluft..........17 Blasluft, Ausfall .........18 Stützluft, Ausfall ........19 Blasrohr ..........8 Stützluftventil ........13 Blockschaltbild ........20 Umwelt ..........5...
